K8ABシリーズメジャーリング＆モニタリングリレー/定格/性能

形式仕様	レンジ＊1	接続端子	整定範囲	入力インピーダンス	過負荷耐量
形K8AB-AS1-J	AC/DC0～20mA	I1-COM	AC/DC2～20mA AC/DC10～100mA AC/DC50～500mA	約5Ω	最大入力の 120%連続 150% 1秒
	AC/DC0～100mA	I2-COM		約1Ω
	AC/DC0～500mA	I3-COM		約0.2Ω
形K8AB-AS2-J	AC/DC0～1A	I1-COM	AC/DC0.1～1A AC/DC0.5～5A AC/DC0.8～8A	約0.12Ω（負担： 0.5VA）
	AC/DC0～5A	I2-COM		約0.02Ω（負担： 1.5VA）
	AC/DC0～8A	I3-COM		約0.02Ω（負担： 3VA）
形K8AB-AS3-J	AC0～100A	I2-COM	AC10～100A ＊2 AC20～200A ＊2	専用CT使用	最大入力の 120%連続 200% 30秒 600%　1秒
形K8AB-AS3-J	AC0～200A	I3-COM	AC10～100A ＊2 AC20～200A ＊2	専用CT使用	最大入力の 120%連続 200% 30秒 600%　1秒

＊1. レンジは接続端子により選定します。
＊2. 形K8AB-AS3-Jは専用CT（形K8AC-CT200L オムロン）との組み合わせで使用する専用品です。（直接入力はできません）

制御電源電圧	絶縁電源	DC24V AC24V AC100/115V AC200/230V
消費電力		DC24V ： 1W以下 AC24V ： 4VA以下 AC100/115V ： 4VA以下 AC200/230V ： 5VA以下
動作値の整定範囲（SV）		整定範囲の最大値に対して10～100％形K8AB-AS1-J ： AC/DC2～20mA、AC/DC10～100mA、AC/DC50～500mA 形K8AB-AS2-J ： AC/DC0.1～1A、AC/DC0.5～5A、AC/DC0.8～8A 形K8AB-AS3-J ：専用CT（形K8AC-CT200L）との組み合わせ使用にて、AC10～100A、AC20～200A
動作値		整定値の100％動作
復帰値の整定範囲（HYS.）		動作値の5～50％
復帰方式		手動復帰/自動復帰（切替え） ※手動復帰方法：電源を1秒以上OFFする
動作時間の整定範囲（T）		0.1～30秒
起動ロック時間の整定範囲（LOCK） ※過電流動作時のみ有効		0～30秒（起動ロックタイマは入力が整定値の約30％以上になった時点でスタートする） ※過電流動作時のみ有効
LED表示		PWR ：緑　RY ：黄　ALM ：赤
入力インピーダンス		上記の「入力レンジ」を参照
出力形態		1c接点出力（NO/NCディップSW切替え）
出力接点定格		定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷　DC5V、 10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度		-20～＋60°C（ただし、結露または氷結しないこと）
保存温度		-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度 25～85％（ただし、結露しないこと）
保存湿度		相対湿度 25～85％（ただし、結露しないこと）
標高		2,000m以下
端子ねじ締めつけトルク		0.49N・m
端子配線方法		推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 Al 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色		マンセル5Y8/1
ケース材質		PBT/ABS樹脂（自己消化性樹脂） UL94-V0
質量		約130g
取りつけ		DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法		22.5（W）×90（H）×100（D）mm

	復帰値
許容制御電源電圧範囲		制御電源電圧の85～110％
許容電源周波数範囲		50/60Hz±5Hz
入力周波数範囲		形K8AB-AS1-J、-AS2-J ： DC入力またはAC入力（45～65Hz）形K8AB-AS3-J ： AC入力（45～65Hz）
過負荷耐量		形K8AB-AS1-J、-AS2-J ：最大入力の120％連続、 150％ 1s 形K8AB-AS3-J ：最大入力の120％連続、200％ 30s、 600％ 1s ※CT1次側耐量
整定誤差	動作値	整定値±最大目盛りの10％
	動作時間
	起動ロック時間
繰り返し誤差	動作値	動作値±2％誤差計算式誤差＝（（10回の動作値での最大値−最小値）/2）/平均値×100％
	復帰値＊	復帰値±2％誤差計算式誤差＝（（10回の復帰値での最大値−最小値）/2）/平均値×100％
	動作時間	動作時間繰り返し誤差： ±50ms 過電流：入力が整定の0→ 120％に急変で測定不足電流：入力が整定の120→ 0％に急変で測定
	起動ロック時間	起動ロック時間繰り返し誤差： ±50ms（整定の0→ 120％急変で測定）
温度の影響		動作値基準温度での実測値を基準としてのドリフト幅 -20°C～基準温度： ±1000ppm/°C以下基準温度～＋60°C ： ±1000ppm/°C以下（湿度25～80％RH）動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作値：周囲湿度65％RHを基準として、25～80％RH ： ±5％以下動作時間：室内の周囲湿度を基準として、25～80％RH ： ±10％以下
制御電源電圧の影響		動作値： ±5％以下動作時間： ±10％以下 ※標準状態における動作値または動作時間に対する誤差
電源周波数の影響		動作値： ±5％以下（45～65Hzにおいて）動作時間： ±10％以下（45～65Hzにおいて） ※標準状態における動作値または動作時間に対する誤差
入力周波数の影響		動作値（45～65Hz）形K8AB-AS1-J、-AS2-J ： ±5％以下形K8AB-AS3-J ： ±10％以下動作時間（45～65Hz） ±10％以下 ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ以上外部端子一括とケース間電源端子一括と入力端子一括間（DC電源タイプは除く）電源端子一括と出力端子一括間入力端子一括と出力端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間電源端子一括と入力端子一括間（DC電源タイプは除く）電源端子一括と出力端子一括間入力端子一括と出力端子一括間
耐ノイズ		1,500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s² 、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

＊自動復帰でご使用の場合のみ有効です。

形式仕様	レンジ＊	接続端子	整定範囲	入力インピーダンス	過負荷耐量
形K8AB-VS1-J	AC/DC0～60mV	V1-COM	AC/DC6～60mV AC/DC10～100mV AC/DC30～300mV	約220kΩ	最大入力の 115%連続 125% 10秒
	AC/DC0～100mV	V2-COM		約230kΩ
	AC/DC0～300mV	V3-COM		約260kΩ
形K8AB-VS2-J	AC/DC0～10V	V1-COM	AC/DC1～10V AC/DC3～30V AC/DC15～150V	約120kΩ
	AC/DC0～30V	V2-COM		約320kΩ
	AC/DC0～150V	V3-COM		約1.6MΩ
形K8AB-VS3-J	AC/DC0～200V	V1-COM	AC/DC20～200V AC/DC30～300V AC/DC60～600V	約1.2MΩ
	AC/DC0～300V	V2-COM		約1.7MΩ
	AC/DC0～600V	V3-COM		約3.1MΩ

＊レンジは接続端子により選定します。

制御電源電圧	絶縁電源	DC24V AC24V AC100/115V AC200/230V
消費電力		DC24V ： 1W以下 AC24V ： 4VA以下 AC100/115V ： 4VA以下 AC200/230V ： 5VA以下
動作値の整定範囲（SV）		整定範囲の最大値に対して10～100％形K8AB-VS1-J ： AC/DC6～60mV、AC/DC10～100mV、AC/DC30～300mV 形K8AB-VS2-J ： AC/DC1～10V、AC/DC3～30V、AC/DC15～150V 形K8AB-VS3-J ： AC/DC20～200V、AC/DC30～300V、AC/DC60～600V
動作値		整定値の100％動作
復帰値の整定範囲（HYS.）		動作値の5～50％
復帰方式		手動復帰/自動復帰（切替え） ※手動復帰方法：電源を1秒以上OFFする
動作時間の整定範囲（T）		0.1～30秒
電源投入時ロック時間（LOCK）		1秒/5秒ディップSWで切替え
LED表示		PWR ：緑　RY ：黄　ALM ：赤
入力インピーダンス		上記の「入力レンジ」を参照
出力形態		1c接点出力（NO/NCディップSW切替え）
出力接点定格		定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷 DC5V、 10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度		-20～＋60°C（ただし、結露または氷結しないこと）
保存温度		-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度 25～85％（ただし、結露しないこと）
保存湿度		相対湿度 25～85％（ただし、結露しないこと）
標高		2,000m以下
端子ねじ締めつけトルク		0.49N・m
端子配線方法		推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 A l 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色		マンセル5Y8/1
ケース材質		PBT/ABS樹脂（自己消化性樹脂） UL94-V0
質量		約130g
取りつけ		DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法		22.5（W）×90（H）×100（D）mm

	復帰値
許容制御電源電圧範囲		制御電源電圧の85～110％
許容電源周波数範囲		50/60Hz±5Hz
入力周波数範囲		DC入力またはAC入力（40～500Hz）
過負荷耐量		最大入力の115％連続 125％ 10秒
整定誤差	動作値	整定値±最大目盛りの10％
	動作時間
	電源投入時ロック時間	整定値±0.5秒
繰り返し誤差	動作値	動作値±2％誤差計算式誤差＝（（10回の動作値での最大値−最小値）/2）/平均値×100％
	復帰値＊	復帰値±2％誤差計算式誤差＝（（10回の復帰値での最大値−最小値）/2）/平均値×100％
	動作時間	動作時間繰り返し誤差： ±50ms 過電圧：入力が整定の0→ 120％に急変で測定不足電圧：入力が整定の120→ 0％に急変で測定
	電源投入時ロック時間	電源投入時ロック時間繰り返し誤差： ±0.5秒（動作時間を最小に設定し電源が0→ 100％に急変したときの動作時間）
温度の影響		動作値基準温度での実測値を基準としてのドリフト幅 -20°C～基準温度： ±1000ppm/°C以下基準温度～＋60°C ： ±1000ppm/°C以下（湿度25～80％RH）動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作値周囲湿度65％RHを基準として、25～80％RH ： ±5％以下動作時間室内の周囲湿度を基準として、25～80％RH ： ±10％以下
制御電源電圧の影響		動作値： ±5％以下動作時間： ±10％以下 ※標準状態における動作値または動作時間に対する誤差
電源周波数の影響		動作値： ±5％以下（45～65Hzにおいて）動作時間： ±10％以下（45～65Hzにおいて） ※標準状態における動作値または動作時間に対する誤差
入力周波数の影響		40～500Hzにおいて動作値±5％以下動作時間±10％以下 ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ以上外部端子一括とケース間電源端子一括と入力端子一括間（DC電源タイプは除く）電源端子一括と出力端子一括間入力端子一括と出力端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間電源端子一括と入力端子一括間（DC電源タイプは除く）電源端子一括と出力端子一括間入力端子一括と出力端子一括間
耐ノイズ		1,500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s²、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

＊自動復帰でご使用の場合のみ有効です。

形式仕様	レンジ＊	接続端子	整定範囲	入力インピーダンス	過負荷耐量
形K8AB-VW1-J	AC/DC0～60mV	V1-COM	AC/DC6～60mV AC/DC10～100mV AC/DC30～300mV	約220kΩ	最大入力の 115%連続 125% 10秒
	AC/DC0～100mV	V2-COM		約230kΩ
	AC/DC0～300mV	V3-COM		約260kΩ
形K8AB-VW2-J	AC/DC0～10V	V1-COM	AC/DC1～10V AC/DC3～30V AC/DC15～150V	約120kΩ
	AC/DC0～30V	V2-COM		約320kΩ
	AC/DC0～150V	V3-COM		約1.6MΩ
形K8AB-VW3-J	AC/DC0～200V	V1-COM	AC/DC20～200V AC/DC30～300V AC/DC60～600V	約1.2MΩ
	AC/DC0～300V	V2-COM		約1.7MΩ
	AC/DC0～600V	V3-COM		約3.1MΩ

＊レンジは接続端子により選定します。

制御電源電圧	絶縁電源	DC24V AC24V AC100/115V AC200/230V
消費電力		DC24V ： 1W以下 AC24V ： 4VA以下 AC100/115V ： 4VA以下 AC200/230V ： 5VA以下
動作値の整定範囲（AL1、 AL2）		整定範囲の最大値に対して10～100％形K8AB-VW1-J ： AC/DC6～60mV、AC/DC10～100mV、AC/DC30～300mV 形K8AB-VW2-J ： AC/DC1～10V、AC/DC3～30V、AC/DC15～150V 形K8AB-VW3-J ： AC/DC20～200V、AC/DC30～300V、AC/DC60～600V
動作値		整定値の100％動作
復帰値		動作値の5％固定
復帰方式		手動復帰/自動復帰（切替え） ※手動復帰方法：電源を1秒以上OFFする
動作時間の整定範囲（T）		0.1～30秒
電源投入時ロック時間（LOCK）		1秒/5秒（ディップSWで切替え）
LED表示		PWR ：緑　RY ：黄　AL1 ：赤　AL2 ：赤
入力インピーダンス		上記の「入力レンジ」を参照
出力形態		1c×2接点出力（ノーマルクローズ動作）
出力接点定格		定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷 DC5V、 10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度		-20～＋60°C（ただし、結露または氷結しないこと）
保存温度		-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度 25～85％（ただし、結露しないこと）
保存湿度		相対湿度 25～85％（ただし、結露しないこと）
標高		2,000m以下
端子ねじ締めつけトルク		0.49N・m
端子配線方法		推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 Al 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色		マンセル5Y8/1
ケース材質		PBT/ABS樹脂（自己消化性樹脂） UL94-V0
質量		約140g
取りつけ		DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法		22.5（W）×90（H）×100（D）mm

	動作時間	整定値±最大目盛りの10％
許容制御電源電圧範囲		制御電源電圧の85～110％
許容電源周波数範囲		50/60Hz±5Hz
入力周波数範囲		40～500Hz
過負荷耐量		最大入力の115％連続 125％ 10秒
整定誤差	動作値	整定値±最大目盛りの10％
	電源投入時ロック時間	整定値±0.5秒
繰り返し誤差	動作値	動作値±2％誤差計算式誤差＝（（10回の動作値での最大値−最小値）/2）/平均値×100％
	復帰値＊	過電圧動作値×95％±2％不足電圧動作値×105％±2％誤差計算式誤差＝（（10回の復帰値での最大値−最小値）/2）/平均値×100％
	動作時間	動作時間繰り返し誤差： ±50ms 過電圧：入力が整定の0→ 120％に急変で測定不足電圧：入力が整定の120→ 0％に急変で測定
	電源投入時ロック時間	電源投入時ロック時間繰り返し誤差： ±0.5秒（動作時間を最小に設定し電源が0→ 100％に急変したときの動作時間）
温度の影響		動作値基準温度での実測値を基準としてのドリフト幅 -20°C～基準温度： ±1000ppm/°C以下基準温度～＋60°C ： ±1000ppm/°C以下（湿度25～80％RH）動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作値周囲湿度65％RHを基準として、25～80％RH ： ±5％以下動作時間室内の周囲湿度を基準として、25～80％RH ： ±10％以下
制御電源電圧の影響		動作値： ±5％以下動作時間： ±10％以下 ※標準状態における動作値または動作時間に対する誤差
電源周波数の影響		動作値： ±5％以下（45～65Hzにおいて）動作時間： ±10％以下（45～65Hzにおいて） ※標準状態における動作値または動作時間に対する誤差
入力周波数の影響		40～500Hzにおいて動作値±5％以下動作時間±10％以下 ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ以上外部端子一括とケース間電源端子一括と入力端子一括間（DC電源タイプは除く）電源端子一括と出力1端子一括間電源端子一括と出力2端子一括間入力端子一括と出力1端子一括間入力端子一括と出力2端子一括間出力1端子一括と出力2端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間電源端子一括と入力端子一括間（DC電源タイプは除く）電源端子一括と出力1端子一括間電源端子一括と出力2端子一括間入力端子一括と出力1端子一括間入力端子一括と出力2端子一括間出力1端子一括と出力2端子一括間
耐ノイズ		1,500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s²、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

＊自動復帰でご使用の場合のみ有効です。

定格入力電圧	3Φ -AC200～500V（三相3線）
入力負担	15VA以下
逆相欠相動作時間	0.1秒以下
復帰方式	自動復帰
LED表示	PWR ：緑　RY ：黄
出力形態	1c接点出力（ノーマルクローズ動作）
出力接点定格	定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷 DC5V、 10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度	-20～＋60°C（ただし、結露または氷結しないこと）
保存温度	-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度	相対湿度 25～85％（ただし、結露しないこと）
保存湿度	相対湿度 25～85％（ただし、結露しないこと）
標高	2,000m以下
端子ねじ締めつけトルク	0.49N・m
端子配線方法	推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 Al 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色	マンセル5Y8/1
ケース材質	ABS樹脂（自己消化性樹脂） UL94-V0
質量	約110g
取りつけ	DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法	22.5（W）×90（H）×100（D）mm

入力電圧範囲		AC200～500V
入力周波数範囲		45～65Hz
過負荷耐量		最大入力の115％連続 125％ 10秒
温度の影響		動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作時間室内の周囲湿度を基準として 25～80％RH ： ±10％以下
制御電源電圧の影響		動作時間： ±10％以内 ※標準状態における動作値または動作時間に対する誤差
電源周波数の影響		動作時間： ±10％以下（45～65Hzにおいて） ※標準状態における動作値または動作時間に対する誤差
入力周波数の影響		45～65Hzにおいて動作時間±10％以下 ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ以上外部端子一括とケース間入力端子一括と出力端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間入力端子一括と出力端子一括間
耐ノイズ		1,500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s² 、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

定格入力電圧	形K8AB-PM1-J	三相3線モード： AC200、220、230、240V 三相4線モード： AC115、127、133、138V
定格入力電圧	形K8AB-PM2-J	三相3線モード： AC380、400、415、480V 三相4線モード： AC220、230、240、277V
入力負担		形K8AB-PM1-J ： 25VA以下形K8AB-PM2-J ： 45VA以下
動作値の整定範囲（OVER、 UNDER）		過電圧：定格入力電圧に対して-30～＋25％不足電圧：定格入力電圧に対して-30～＋25％ ※定格入力電圧はディップSWで切り替え可能
動作値		整定値の100％動作
復帰値		動作値の5％固定
復帰方式		自動復帰
動作時間の整定範囲（T）	過・不足電圧	0.1～30秒
動作時間の整定範囲（T）	逆相/欠相	0.1秒以下
電源投入時ロック時間（LOCK）		1秒/5秒（ディップSWで切替え）
LED表示		PWR ：緑　RY ：黄　OVER/UNDER ：赤
出力形態		1c×2接点出力（ノーマルクローズ動作）
出力接点定格		定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷 DC5V、 10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度		-20～＋60°C（ただし、結露または氷結しないこと）
保存温度		-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度 25～85％（ただし、結露しないこと）
保存湿度		相対湿度 25～85％（ただし、結露しないこと）
標高		2,000m以下
端子ねじ締めつけトルク		0.49N・m
端子配線方法		推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 Al 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色		マンセル5Y8/1
ケース材質		ABS樹脂（自己消化性樹脂） UL94-V0
質量		約130g
取りつけ		DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法		22.5（W）×90（H）×100（D）mm

	動作時間	整定値±最大目盛りの10％
入力周波数範囲		45～65Hz
過負荷耐量		最大入力の115％連続 125％ 10秒
整定誤差	動作値	整定値±最大目盛りの10％
	電源投入時ロック時間	整定値±0.5秒
繰り返し誤差	動作値	動作値±2％誤差計算式誤差＝（（10回の動作値での最大値−最小値）/2）/平均値×100％
	復帰値＊	過電圧動作値×95％±2％不足電圧動作値×105％±2％誤差計算式誤差＝（（10回の復帰値での最大値−最小値）/2）/平均値×100％
	動作時間	動作時間繰り返し誤差： ±50ms 過電圧：入力が整定の70→ 120％に急変で測定不足電圧：入力が整定の120→ 70％に急変で測定ただし、入力電圧は定格の70％以上125％以下の範囲
	電源投入時ロック時間	電源投入時ロック時間繰り返し誤差： ±0.5秒（動作時間を最小に設定し入力が0→ 100％に急変したときの動作時間）
温度の影響		動作値基準温度での実測値を基準としてのドリフト幅 -20°C～基準温度： ±1000ppm/°C以下基準温度～＋60°C ： ±1000ppm/°C以下（湿度25～80％RH）動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作値周囲湿度65％RHを基準として、25～80％RH ： ±5％以下動作時間室内の周囲湿度を基準として、25～80％RH ： ±10％以下
入力周波数の影響		45～65Hzにおいて動作値±5％動作時間±10％ ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ 外部端子一括とケース間入力端子一括と出力1端子一括間入力端子一括と出力2端子一括間出力1端子一括と出力2端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間入力端子一括と出力1端子一括間入力端子一括と出力2端子一括間出力1端子一括と出力2端子一括間
耐ノイズ		1,500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s² 、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

＊自動復帰でご使用の場合のみ有効です。

定格入力電圧	形K8AB-PA1-J	三相3線モード： AC200、220、230、240V 三相4線モード： AC115、127、133、138V
定格入力電圧	形K8AB-PA2-J	三相3線モード： AC380、400、415、480V 三相4線モード： AC220、230、240、277V
入力負担		形K8AB-PA1-J ： 25VA以下形K8AB-PA2-J ： 45VA以下
動作値の整定範囲（ASY.）		不平衡整定値（％）＝2～22％
動作値		不平衡動作値＝定格入力電圧×不平衡整定値（％）最大電圧相−最小電圧相が不平衡動作値以上の電位差になると動作
復帰値		動作値の5％固定
復帰方式		自動復帰
動作時間の整定範囲（T）	不平衡	0.1～30秒
動作時間の整定範囲（T）	逆相/欠相	0.1秒以下
電源投入時ロック時間（LOCK）		1秒/5秒（ディップSWで切替え）
LED表示		PWR ：緑　RY ：黄　ALM ：赤
出力形態		1c接点出力（ノーマルクローズ動作）
出力接点定格		定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷 DC5V、10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度		-20～＋60°C（ただし、結露または氷結しないこと）
保存温度		-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度 25～85％（ただし、結露しないこと）
保存湿度		相対湿度 25～85％（ただし、結露しないこと）
標高		2,000m以下
端子ねじ締めつけトルク		0.49N・m
端子配線方法		推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 Al 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色		マンセル5Y8/1
ケース材質		ABS樹脂（自己消化性樹脂） UL94-V0
質量		約120g
取りつけ		DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法		22.5（W）×90（H）×100（D）mm

	動作時間	整定値±最大目盛りの10％
入力周波数範囲		45～65Hz
過負荷耐量		最大入力の115％連続 125％ 10秒
整定誤差	動作値	整定値±最大目盛りの10％
	電源投入時ロック時間	整定値±0.5秒
繰り返し誤差	動作値	動作値±2％誤差計算式誤差＝（（10回の動作値での最大値−最小値）/2）/平均値×100％
	復帰値＊	動作値×95％±2％誤差計算式誤差＝（（10回の復帰値での最大値−最小値）/2）/平均値×100％
	動作時間	動作時間繰り返し誤差： ±50ms 不平衡：入力が三相不平衡状態→ 最大相と最小相の電位差が不平衡動作値の120％急変で測定
	電源投入時ロック時間	電源投入時ロック時間繰り返し誤差： ±0.5秒（動作時間を最小に設定し入力が0→ 100％に急変したときの動作時間）
温度の影響		動作値基準温度での実測値を基準としてのドリフト幅 -20°C～基準温度： ±1000ppm/°C以下基準温度～＋60°C ： ±1000ppm/°C以下（湿度25～80％RH）動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作値周囲湿度65％RHを基準として、25～80％RH ： ±5％以下動作時間　室内の周囲湿度を基準として、25～80％RH ： ±10％以下
入力周波数の影響		45～65Hzにおいて動作値±5％以下動作時間±10％以下 ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ以上外部端子一括とケース間入力端子一括と出力端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間入力端子一括と出力端子一括間
耐ノイズ		1500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s² 、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

＊自動復帰でご使用の場合のみ有効です。

定格入力電圧	形K8AB-PW1-J	三相3線モード： AC200、220、230、240V 三相4線モード： AC115、127、133、138V
定格入力電圧	形K8AB-PW2-J	三相3線モード： AC380、400、415、480V 三相4線モード： AC220、230、240、277V
入力負担		形K8AB-PW1-J ： 25VA以下形K8AB-PW2-J ： 45VA以下
動作値の整定範囲（OVER、 UNDER）		過電圧：定格入力電圧に対して-30～＋25％不足電圧：定格入力電圧に対して-30～＋25％　 ※定格入力電圧はディップSWで切り替え可能
動作値		整定値の100％動作
復帰値		動作値の5％固定
復帰方式		自動復帰
動作時間の整定範囲（T）		過不足電圧： 0.1～30秒
電源投入時ロック時間（LOCK）		1秒/5秒（ディップSWで切替え）
LED表示		PWR ：緑　RY ：黄　OVER/UNDER ：赤
出力形態		1c×2接点出力（ノーマルクローズ動作）
出力接点定格		定格負荷抵抗負荷： AC250V 6A（cosΦ ＝1）、DC30V 6A（L/R＝0ms）誘導負荷： AC250V 1A（cosΦ ＝0.4）、DC30V 1A（L/R＝7ms）接点電圧の最大値 AC250V 接点電流の最大値 AC6A 開閉容量の最大値 1,500VA 最小適用負荷 DC5V、 10mA 機械的寿命 1,000万回電気的寿命メーク5万回、ブレーク3万回
使用周囲温度		-20～＋60°C（ただし、結露または氷結しないこと）
保存温度		-40～＋70°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度 25～85％（ただし、結露しないこと）
保存湿度		相対湿度 25～85％（ただし、結露しないこと）
標高		2,000m以下
端子ねじ締めつけトルク		0.49N・m
端子配線方法		推奨電線単線： 2.5mm² より線： AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能推奨棒端子 Al 1,5-8BK（AWG#16用）フェニックスコンタクト製 Al 1-8RD（AWG#18用）フェニックスコンタクト製 Al 0,75-8GY（AWG#18用）フェニックスコンタクト製
ケース外装色		マンセル5Y8/1
ケース材質		ABS樹脂（自己消化性樹脂） UL94-V0
質量		約130g
取りつけ		DINレール取りつけまたはM4ねじ取りつけ（締めつけトルク1.2N・m）
外形寸法		22.5（W）×90（H）×100（D）mm

	動作時間	整定値±最大目盛りの10％
入力周波数範囲		45～65Hz
過負荷耐量		最大入力の115％連続 125％ 10秒
整定誤差	動作値	整定値±最大目盛りの10％
	電源投入時ロック時間	整定値±0.5秒
繰り返し誤差	動作値	動作値±2％誤差計算式誤差＝（（10回の動作値での最大値−最小値）/2）/平均値×100％
	復帰値＊	過電圧動作値×95％±2％不足電圧動作値×105％±2％誤差計算式誤差＝（（10回の復帰値での最大値−最小値）/2）/平均値×100％
	動作時間	動作時間繰り返し誤差： ±50ms 過電圧：入力が整定の70→ 120％に急変で測定不足電圧：入力が整定の120→ 70％に急変で測定ただし、入力電圧は定格の70％以上125％以下の範囲
	電源投入時ロック時間	電源投入時ロック時間繰り返し誤差： ±0.5秒（動作時間を最小に設定し入力が0→ 100％に急変したときの動作時間）
温度の影響		動作値基準温度での実測値を基準としてのドリフト幅 -20°C～基準温度： ±1000ppm/°C以下基準温度～＋60°C ： ±1000ppm/°C以下（湿度25～80％RH）動作時間基準温度での実測値を基準としての変動 -20°C～基準温度： ±10％以下基準温度～＋60°C ： ±10％以下（湿度25～80％RH）
湿度の影響		動作値周囲湿度65％RHを基準として、25～80％RH ： ±5％以下動作時間室内の周囲湿度を基準として、25～80％RH ： ±10％以下
入力周波数の影響		45～65Hzにおいて動作値±5％動作時間±10％ ※標準状態における動作値または動作時間に対する誤差
対応規格	適合規格	EN60255-5、 EN60255-6 設置環境（汚染度2、過電圧カテゴリⅢ）
	EMC	EN61326
	安全規格	UL508
絶縁抵抗		20MΩ 外部端子一括とケース間入力端子一括と出力1端子一括間入力端子一括と出力2端子一括間出力1端子一括と出力2端子一括間
耐電圧		AC2,000V 1分間外部端子一括とケース間入力端子一括と出力1端子一括間入力端子一括と出力2端子一括間出力1端子一括と出力2端子一括間
耐ノイズ		1,500V電源端子コモン/ノーマル立ち上がり1ns方形波正負パルス幅1μs/100ns
耐振動		振動数10～55Hz 片振幅0.35mm 加速度50m/s² X、Y、Z各方向： 5min×10掃引
耐衝撃		100m/s² 、 3軸6方向3回
保護構造		端子部：フィンガープロテクト構造

＊自動復帰でご使用の場合のみ有効です。

電源電圧		AC100～240V 50/60Hz	AC24V 50/60Hz⁄DC24V
許容電圧変動範囲		定格電圧の85～110％
消費電力		5VA以下	2W以下（DC24V）、 4VA以下（AC24V）
センサ入力	形K8AB- TH11S	熱電対： K、 J、 T、 E　白金測温抵抗体： Pt100
センサ入力	形K8AB- TH12S	熱電対： K、 J、 T、 E、 B、 R、 S、 PLⅡ
出力リレー		1cリレー×1（AC250V 3A 抵抗負荷）
外部入力（ラッチリセット用）	有接点入力	ON ： 1kΩ以下　OFF ： 100kΩ以上
	無接点入力	ON ：残留電圧1.5V以下　OFF ：漏れ電流0.1mA以下
		流出電流：約10mA
設定方式		ロータリタイプディップスイッチ設定（3連）
LED表示		電源（PWR）：緑色LED、リレー出力（ALM）：赤色LED
その他の機能		警報モード（上限/下限警報）、出力のノーマルON/OFF切替、出力ラッチ機能、設定プロテクト機能温度単位°C/ ゜ F
使用周囲温度		-10～＋55°C（ただし、結露または氷結しないこと）
使用周囲湿度		相対湿度25～85％
保存温度		-25～＋65°C（ただし、結露または氷結しないこと）

設定精度		±2.0%FS
ヒステリシス幅		2℃
出力リレー	抵抗負荷	AC250V 3A（cosΦ ＝1）　DC30V 3A（L/R＝0ms）
	誘導負荷	AC250V 1A（cosΦ ＝0.4）　DC30V 1A（L/R＝7ms）
	最小適用負荷	DC5V 10mA
	接点電圧の最大値	AC250V
	接点電流の最大値	AC3A
	開閉容量の最大値	1,500VA
	機械的寿命	1,000万回
	電気的寿命	メーク5万回、ブレーク3万回
サンプリング周期		500ms
絶縁抵抗		充電部端子と露出した非充電部間： 20MΩ（500V）充電部端子相互間（入力−出力−電源端子間）： 20MΩ（500V）接点間（開放）： 20MΩ（500V）
耐電圧		AC2,000V 50または60Hz 1min.（異極充電部端子）
耐振動		10～55Hz 50mm/s² 3軸方向 5min×10掃引
耐衝撃		150m/s² （ただし、リレー接点は100m/s² ） 3軸6方向各3回
質量		130g
保護構造		IP20
メモリ保護		不揮発性メモリ（書込回数： 20万回）
対応規格	適合規格	EN61010-1 設置環境（汚染度2、過電圧カテゴリⅡ）
	EMC	EN61326
	安全規格	UL61010-1、 CAN/CSA-C22.2 No.1010.1（ULにて評価）、KOSHA認証
EMC		EMI EN61326　放射妨害電界強度　EN55011 Group1 classA 雑音端子電圧　EN55011 Group1 classA EMS EN61326　静電気放電イミュニティ EN61000-4-2 ： 4kV接触（レベル2）、8kV気中（レベル3）電界強度イミュニティ EN61000-4-3 ： 10V/m AM変調（80MHz～1GHz、 1.4GHz～2GHz）（レベル3）バーストノイズイミュニティ EN61000-4-4 ：2kV 電源線（レベル3）、 2kV 出力線（リレー出力）（レベル4）、1kV 測定線、I/O信号線（レベル4）伝導性ノイズイミュニティ EN61000-4-6 ： 3V（0.15～80MHz）（レベル3）サージイミュニティ EN61000-4-5 ： 1kV線間（電源線、出力線（リレー出力））（レベル2）、 2kV大地間（電源線、出力線（リレー出力））（レベル3）商用周波数磁界イミュニティ EN61000-4-8 ： 30A/m（50Hz）連続時間電圧ディップ/電断イミュニティ EN61000-4-11 ： 0.5周期、 100%（定格電圧）
端子ねじ締めつけトルク		0.54～0.55N・m
圧着端子		単線2.5mm² ×2本、絶縁スリーブ付圧着端子1.5mm² ×2、共締め可能
ケース外装色		マンセル5Y8/1（アイボリー）
ケース材質		ABS樹脂（自己消化性樹脂）
取りつけ		DINレール取りつけ、またはM4ねじ取りつけ
外形寸法		22.5（W）×90（H）×100（D）mm

K8ABシリーズ

スリムなボディに画期的な新機能を数々備えた8タイプを品揃え

単相電流リレー K8AB-AS

入力レンジ

定格

性能

単相電圧リレー K8AB-VS

入力レンジ

定格

性能

単相上下限電圧リレー K8AB-VW

入力レンジ

定格

性能

逆相欠相リレー K8AB-PH

定格

性能

三相電圧＋逆相欠相リレー K8AB-PM

定格

性能

三相不平衡＋逆相欠相リレー K8AB-PA

定格

性能

三相電圧リレー K8AB-PW

定格

性能

温度警報器 K8AB-TH

定格

性能

設定範囲

形K8AB-TH11S

℃選択時

°F選択時

形K8AB-TH12S

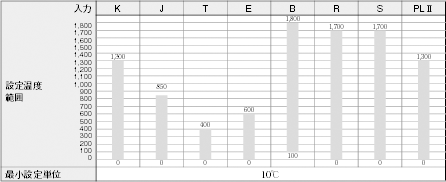

℃選択時

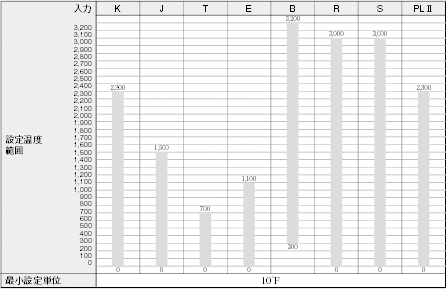

°F選択時

商品カテゴリ
