(単位:mm)

指定なき寸法公差:公差等級 IT16

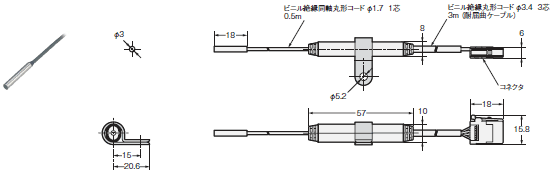

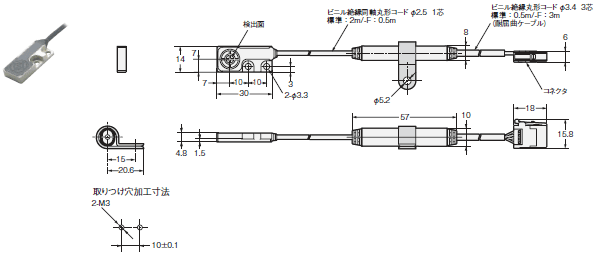

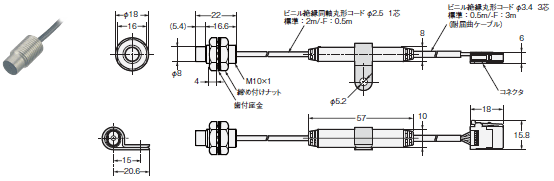

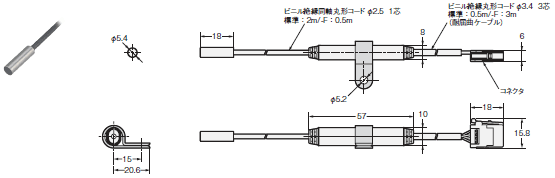

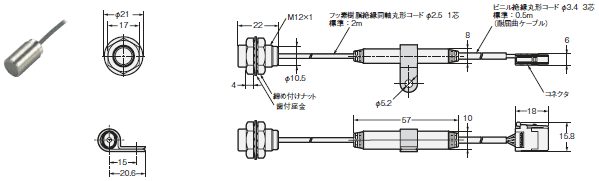

センサヘッド

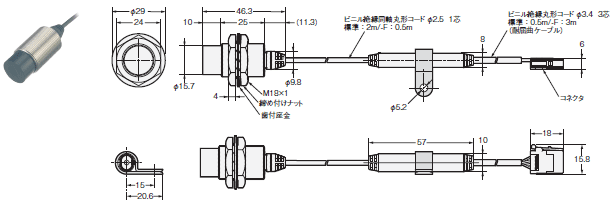

形E2C-EDR6-F

E2C-EDA 外形寸法 3

形E2C-ED01(-F)

E2C-EDA 外形寸法 4

形E2C-ED02(-F)

E2C-EDA 外形寸法 5

形E2C-EM02(-F)

E2C-EDA 外形寸法 6

形E2C-EM07M(-F)

E2C-EDA 外形寸法 7

形E2C-EV05(-F)

E2C-EDA 外形寸法 8

形E2C-EM02H

E2C-EDA 外形寸法 9

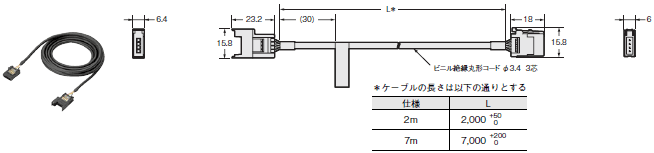

センサヘッド 延長コード

形E22-XC2R
形E22-XC7R

E2C-EDA 外形寸法 11

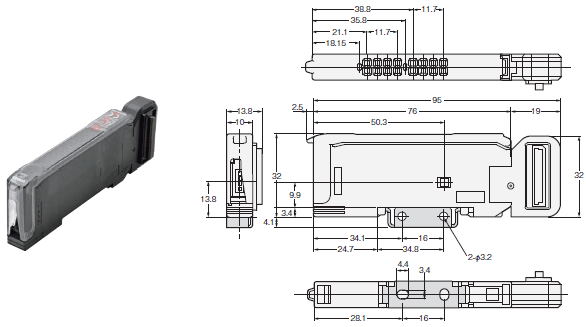

アンプユニット

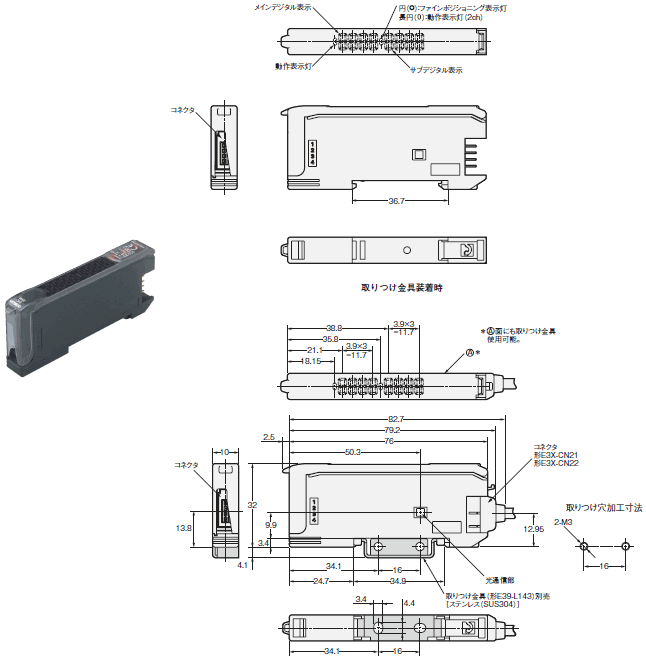

コード引き出しタイプ

形E2C-EDA11
形E2C-EDA21
形E2C-EDA41
形E2C-EDA51

E2C-EDA 外形寸法 14

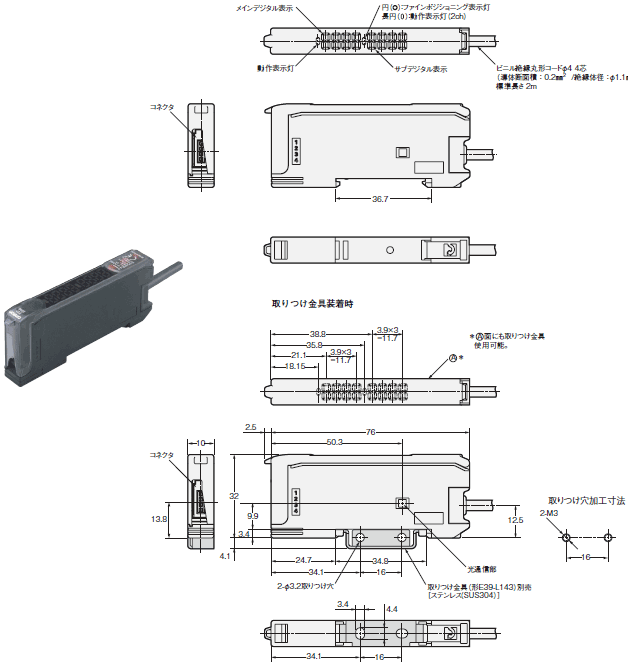

省配線コネクタタイプ

形E2C-EDA6
形E2C-EDA7
形E2C-EDA8
形E2C-EDA9

E2C-EDA 外形寸法 16

センサ通信ユニット用コネクタタイプ

形E2C-EDA0

E2C-EDA 外形寸法 18

省配線コネクタ

詳細につきましては形E3X-DA-S/MDAカタログを参照ください。

モバイルコンソール

詳細につきましては形E3X-DA-S/MDAカタログを参照ください。

アクセサリ(別売)

取りつけ金具

詳細につきましては形E39-L/F39-L/E39-S/E39-Rカタログを参照ください。

エンドプレート

詳細につきましては形PFP-□N/-M/-Sカタログを参照ください。
