各部の名称（単位：mm）
S8T-DCBU-02
瞬停対策ブロック
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2016/07/01

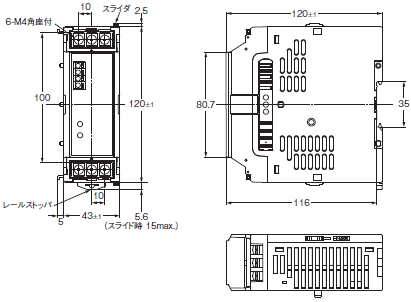

本体
瞬停対策ブロック
形S8T-DCBU-02
バスラインコネクタ
形S8T-BUS03
レール取りつけ用別売品
支持レール（アルミ製）
形PFP-100N
形PFP-50N
形PFP-100N2
止め金具（エンドプレート）
形PFP-M
各部の名称
瞬停対策ブロック
形S8T-DCBU-02
①②READY（READY：B接点）
③④バックアップ出力（BACKUP：B接点）
⑤READY表示灯（READY：緑）
⑥バックアップ表示灯（BACKUP：赤）
⑦NC
⑧スライダ
⑨グランド端子（ ）
⑩入出力端子（－V）
⑪入出力端子（＋V）
⑫レールストッパ
⑬バスラインコネクタ接続部
⑭端子カバー
バスラインコネクタ
形S8T-BUS03
①セレクタ
②
（GR）バスラインコネクタ端子
③NC
④直流（＋V）バスラインコネクタ端子
⑤直流（－V）バスラインコネクタ端子
