2023/03 受注終了

H7CX-R□-N

デジタルタコメータ(DIN48×48)

H7CX-R□-N

ソケットタイプのタコメータ(DIN48×48mm)。回転数・速度・流量などをネガLCDで表示。警報出力が可能

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

H7CX-R□-Nをお使いのお客様へ

H7CX-R□-Nは、2023年3月末に受注終了を予定しています。後継機種H7CCに置換いただくための必要な情報を紹介します

(単位:mm)

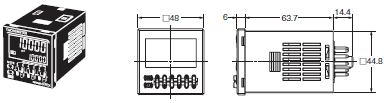

タコメータ本体

形H7CX-R□-N

H7CX-R□-N 外形寸法 2

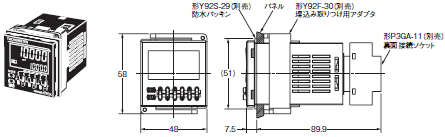

アダプタ装着時の寸法(アダプタ・防水パッキンは別売です)

形H7CX-R□-N

H7CX-R□-N 外形寸法 3

パネルカット

標準パネルカットは下図のとおりです。(DIN43700準拠)

H7CX-R□-N 外形寸法 5

注1. 取りつけパネルの板厚は1 ~ 5mmが適当です。
注2. アダプタのフック側方向への取りつけ間隔は、作業性を考慮すると15mm以上(パネルカット間隔60mm以上)空けることを推奨します。
注3. 横方向の密着取りつけが可能です。埋め込み取りつけアダプタはフックのない面が横になるよう取りつけてください。ただし、密着取りつけ時は、耐水性が失われます。

H7CX-R□-N 外形寸法 6

ソケット取りつけ時の寸法

形H7CX-R□-N

H7CX-R□-N 外形寸法 8

*DINレールの種類により異なります。(参考値)

従来品(形式の末尾に"-N"がないもの)は2010年3月末日をもって生産終了いたしました。製品仕様等詳しくは、ダウンロードカタログ「ベスト制御機器オムロン(Web版)」をご覧ください。
