2012/03 受注終了

F3SX

セーフティコントローラ

F3SX

多入力の安全回路を簡単に構成するオールインワンなセーフティコントローラ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2024/03/01

本体

即断タイプ

出力形態 即断出力 形式
半導体出力 接点出力
表示灯出力+
接点出力		 なし 主接点　2a
補助接点　1b		 形F3SX-N-□□□R
半導体出力 安全出力　2出力
補助出力　1出力		 なし 形F3SX-E-□□□□

オフディレーパソコン設定タイプ

出力形態 即断出力 オフディレー出力 形式
半導体出力 接点出力 接点出力
表示灯出力+
接点出力		 なし 主接点　2a
補助接点　1b		 主接点　2a
補助接点　1b		 形F3SX-N-□□RR2
半導体出力+
接点出力		 安全出力　2出力
補助出力　1出力		 なし 主接点　2a
補助接点　1		 形F3SX-E-□□□□

注. R2のオフディレー時間は、工場出荷設定（既定値）0.0秒（即断）です。

形式一覧

即断タイプ

形F3SX-NR／形F3SX-N-□□□R（外部表示灯出力タイプ）

入力タイプ 形式 寸法W ＊ 質量
（本体のみ）
非常
停止 		セーフティ
ライトカーテン
形F3SN/
F3SH/F3SJ 		シングルビーム
セーフティセンサ
形E3ZS/E3FS 		両手押ボタ
ンスイッチ 		ドア
スイッチ
1セット − − − 2セット 形F3SX-N-D1R 90.0mm 約0.5kg
1セット − − − 4セット 形F3SX-N-D1D1R 112.5mm 約0.6kg
1セット − − − 6セット 形F3SX-N-D1D1D1R 135.0mm 約0.7kg
1セット 2セット − − − 形F3SX-N-L2R 90.0mm 約0.5kg
1セット 4セット − − − 形F3SX-N-L2L2R 112.5mm 約0.6kg
1セット 1セット − 1セット − 形F3SX-N-L1R 90.0mm 約0.5kg
1セット − 4セット − − 形F3SX-N-B1R 90.0mm 約0.5kg

＊寸法Wについては、「外形寸法」をご確認ください。

形F3SX-E□／形F3SX-E-□□□□（DC半導体安全出力タイプ）

入力タイプ 形式 寸法W ＊ 質量
（本体のみ）
非常
停止 		セーフティ
ライトカーテン
形F3SN/
F3SH/F3SJ 		シングルビーム
セーフティセンサ
形E3ZS/E3FS 		両手押ボタ
ンスイッチ 		ドア
スイッチ
1セット − − − 2セット 形F3SX-ED1 45.0mm 約0.3kg
1セット − − − 4セット 形F3SX-E-D1D1 67.5mm 約0.4kg
1セット − − − 6セット 形F3SX-E-D1D1D1 90.0mm 約0.5kg
1セット 2セット − − − 形F3SX-EL2 45.0mm 約0.3kg
1セット 4セット − − − 形F3SX-E-L2L2 67.5mm 約0.4kg
1セット 1セット − 1セット − 形F3SX-EL1 45.0mm 約0.3kg
1セット − 4セット − − 形F3SX-EB1 45.0mm 約0.3kg

＊寸法Wについては、「外形寸法」をご確認ください。

オフディレー時間設定タイプ（F3SX用機能設定支援ソフト使用）

形F3SX-N-□□RR2

入力タイプ 形式 寸法W ＊ 質量
（本体のみ）
非常停止 セーフティライト
カーテン
形F3SN/F3SH/F3SJ 		両手押ボタン
スイッチ 		ドアスイッチ
1セット − − 2セット 形F3SX-N-D1RR2 135.0mm 約0.6kg
1セット − − 4セット 形F3SX-N-D1D1RR2 157.5mm 約0.7kg
1セット 2セット − − 形F3SX-N-L2RR2 135.0mm 約0.6kg
1セット 4セット − − 形F3SX-N-L2L2RR2 157.5mm 約0.7kg
1セット 1セット 1セット − 形F3SX-N-L1RR2 135.0mm 約0.6kg

注1. 出荷時のオフディレー時間は、"0"秒（即断）に設定されています。
　2. F3SX用機能設定支援ソフト（形F3SX-CD100）にて、最小刻み0.1秒単位で設定可能です。
＊寸法Wについては、「外形寸法」をご確認ください。

形F3SX-ER2／形F3SX-E-□□□R2

入力タイプ 形式 寸法W ＊ 質量
（本体のみ）
非常停止 セーフティライト
カーテン
形F3SN/F3SH/F3SJ 		両手押ボタン
スイッチ 		ドアスイッチ
1セット − − 2セット 形F3SX-E-D1R2 90.0mm 約0.5kg
1セット − − 4セット 形F3SX-E-D1D1R2 112.5mm 約0.6kg
1セット 2セット − − 形F3SX-E-L2R2 90.0mm 約0.5kg
1セット 4セット − − 形F3SX-E-L2L2R2 112.5mm 約0.6kg
1セット 1セット 1セット − 形F3SX-E-L1R2 90.0mm 約0.5kg

注1. 出荷時のオフディレー時間は、"0"秒（即断）に設定されています。
　2. F3SX用機能設定支援ソフト（形F3SX-CD100）にて、最小刻み0.1秒単位で設定可能です。
＊寸法Wについては、「外形寸法」をご確認ください。

F3SX用機能設定支援ソフト

形状 対応OS 形式
Windows98SE以降 ＊、
Windows2000 SP4以降、
WindowsXP SP1以降		 形F3SX-CD100

注. 形F3SX-CD100（カタログ番号：SCHG-706）は、同梱されておりません。
　　ご要望の際は、お取引き商社にお問い合わせください。
＊IE4.0以上のインストールが必要です。

アクセサリ（別売）

セーフティライトカーテン 中継ボックス

形状 接続機構 形式
1447_lu_8_1 形F3SN-A/-B、形F3SJ
↑
↓
形F3SXシリーズ		 形F39-TB01

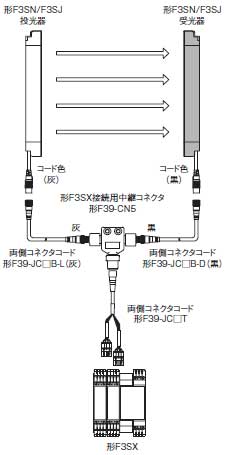

形F3SX接続用中継コネクタ
形状 接続機器 形式
1447_lu_9_1 形F3SN-A/-B、形F3SJ
↑
↓
形F3SXシリーズ		 F39-CN5
両側コネクタコード
形状 接続機器 形式 ケーブル長
1447_lu_10_1 形F39-TB01、
形F39-CN5
↑
↓
形F3SXシリーズ		 F39-JC1T 1m
F39-JC3T 3m
F39-JC5T 5m
F39-JC10T 10m
RS-232Cケーブル（9ピン D-SUB コネクタ）
形状 接続機器 形式 ケーブル長
1447_lu_11_1 形F3SX-
パーソナル
コンピュータ用
RS-232Cケーブル		 F39-JC2X1 2m
形F3SX-
プログラマブル
コントローラ
（オムロン製）用
RS-232Cケーブル		 F39-JC2X2

F3SX 種類/価格 27
