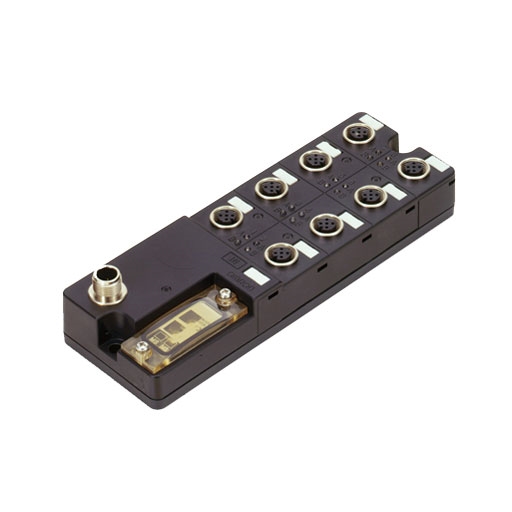

耐環境ターミナル（高機能タイプ）（トランジスタタイプ）
形DRT2-□D08C(-1)/□D16C(-1)
一般仕様
| 形式 | 形DRT2-ID08C（-1） | 形DRT2-HD16C（-1） | 形DRT2-OD08C（-1） |
|---|---|---|---|
| 通信電源電圧 | DC11～25V（通信コネクタより供給） | ||
| I/O電源電圧 | DC20.4～26.4V（DC24V -15～+10%） | ||
| 耐ノイズ性 | IEC61000-4-4に準拠 2kV（電源ライン） | ||
| 通信電源消費電流 | 115mA以下（DC24V時）
90mA以下（DC11V時） |
200mA以下（DC24V時）
130mA以下（DC11V時） |
35mA以下（DC24V時）
60mA以下（DC11V時） |
| 耐振動 | 10～60Hz 複振幅0.7mm、 60～150Hz 50m/s2 X、Y、Z各方向 80min | ||
| 耐衝撃 | 150m/s2 3軸6方向各3回 | ||
| 耐電圧 | AC500V（絶縁されている回路間） | ||
| 絶縁抵抗 | 20MΩ以上（絶縁されている回路間） | ||
| 使用周囲温度 | -10～+55℃ | ||
| 使用周囲湿度 | 25～85%（結露なきこと） | ||
| 使用周囲雰囲気 | 腐食性ガスのないこと | ||
| 保存周囲温度 | -20～+65℃ | ||
| 保護構造 | IP67 | ||
| 取りつけ方法 | M5ねじ取りつけ（正面、 背面とも） | ||
| 取りつけ強度 | 100N | ||
| 通信コネクタ強度 | 30N | ||
| ねじ締めつけトルク | 丸型コネクタ（通信コネクタ、 電源、 I/O） ： 0.39～0.49N・m
M5（前面からのユニット取りつけ） ： 1.47～1.96N・m |
||
| 質量 | 340g以下 | 390g以下 | |
| I/O電源用コネクタ | ― | 7/8-16UN | |
| 通信用コネクタ | M12 | ||
入力部仕様
8点入力トランジスタ
| 形式 | 形DRT2-ID08C | 形DRT2-ID08C-1 |
|---|---|---|
| 内部I/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力8点 | |
| ON電圧 | DC9V以上（各入力端子とV間） | DC9V以上（各入力端子とG間） |
| OFF電圧 | DC5V以下（各入力端子とV間） | DC5V以下（各入力端子とG間） |
| OFF電流 | 1.0mA以下 | |
| 入力電流 | 3.0mA以上/点（DC11V） 11.0mA以下/点（DC24V） | |
| センサ供給用電源電圧 | 通信電源電圧＋0V（Max） 通信電源電圧−1.5V（Min） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 8点/コモン | |
16点入力トランジスタ
| 形式 | 形DRT2-HD16C | 形DRT2-HD16C-1 |
|---|---|---|
| 内部I/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力16点 | |
| ON電圧 | DC9V以上（各入力端子とV間） | DC9V以上（各入力端子とG間） |
| OFF電圧 | DC5V以下（各入力端子とV間） | DC5V以下（各入力端子とG間） |
| OFF電流 | 1.0mA以下 | |
| 入力電流 | 3.0mA以上/点（DC17V時） 11.0mA以下/点（DC24V時） | |
| センサ供給用電源電圧 | 通信電源電圧＋0V（Max） 通信電源電圧−1.5V（Min） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 16点/コモン | |
出力部仕様
8点出力トランジスタ
| 形式 | 形DRT2-OD08C | 形DRT2-OD08C-1 |
|---|---|---|
| 内部I/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 出力8点 | |
| 定格出力電流 | 1.5A/点、 8.0A/コモン | |
| 残留電圧 | 1.2V以下（DC1.5A、各出力端子とG間） | 1.2V以下（DC1.5A、各出力端子とV間） |
| 漏れ電流 | 0.1mA以下 | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10%） | |
| ON遅延時間 | 0.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 8点/コモン | |
注.適合コネクタについては、カタログの「周辺機器」をご覧ください。
耐環境ターミナル（標準タイプ）（トランジスタタイプ）
形DRT2-□D04CL(-1)/□D08CL(-1)/□D16CL(-1)
一般仕様
| 形式 | 形DRT2-
ID04CL （-1） |
形DRT2-
OD04CL （-1） |
形DRT2-
ID08CL （-1） |
形DRT2-
OD08CL （-1） |
形DRT2-
HD16CL （-1） |
形DRT2-
WD16CL （-1） |
形DRT2-
MD16CL （-1） |
|---|---|---|---|---|---|---|---|
| 通信電源電圧 | DC11～25V（通信コネクタより供給） | ||||||
| I/O電源電圧 | DC20.4～26.4V（DC24V -15～+10%） | ||||||
| 耐ノイズ性 | IEC61000-4-4に準拠 2kV（電源ライン） | ||||||
| 通信電源消費電流 | 35mA以下
（DC24V時） 55mA以下 （DC11V時） |
35mA以下
（DC24V時） 50mA以下 （DC11V時） |
40mA以下
（DC24V時） 55mA以下 （DC11V時） |
35mA以下
（DC24V時） 55mA以下 （DC11V時） |
40mA以下
（DC24V時） 55mA以下 （DC11V時） |
||
| 耐振動 | 10～60Hz 複振幅0.7mm、 60～150Hz 50m/s2 X、Y、Z各方向 80min | ||||||
| 耐衝撃 | 150m/s2 3軸6方向各3回 | ||||||
| 耐電圧 | AC500V（絶縁されている回路間） | ||||||
| 絶縁抵抗 | 20MΩ以上（絶縁されている回路間） | ||||||
| 使用周囲温度 | -10～+55℃ | ||||||
| 使用周囲湿度 | 25～85%（結露なきこと） | ||||||
| 使用周囲雰囲気 | 腐食性ガスのないこと | ||||||
| 保存周囲温度 | -20～+65℃ | ||||||
| 保護構造 | IP67 | ||||||
| 取りつけ方法 | M5ねじ取りつけ（正面、 背面とも） | ||||||
| 取りつけ強度 | 100N | ||||||
| 通信コネクタ強度 | 30N | ||||||
| ねじ締めつけトルク | 丸型コネクタ（通信コネクタ、 電源、 I/O） ： 0.39～0.49N・m
M5（前面からのユニット取りつけ） ： 1.47～1.96N・m |
||||||
| 質量 | 275g以下 | 390g以下 | |||||
| I/O電源用コネクタ | 7/8-16UN | ||||||
| 通信用コネクタ | M12 | ||||||
入力部仕様
4点入力タイプ
| 形式 | 形DRT2-ID04CL | 形DRT2-ID04CL-1 |
|---|---|---|
| 内部I/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力4点 | |
| ON電圧 | DC15V以上（各入力端子とV間） | DC15V以上（各入力端子とG間） |
| OFF電圧 | DC5V以下（各入力端子とV間） | DC5V以下（各入力端子とG間） |
| OFF電流 | 1.0mA以下 | |
| 入力電流 | 6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時） | |
| I/O電源電圧 | DC20.4V～26.4V（DC24V −15～+10%） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 4点/コモン | |
8点入力タイプ
| 形式 | 形DRT2-ID08CL | 形DRT2-ID08CL-1 |
|---|---|---|
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力8点 | |
| ON電圧 | DC15V以上（各入力端子とV間） | DC15V以上（各入力端子とG間） |
| OFF電圧 | DC5V以下（各入力端子とV間） | DC5V以下（各入力端子とG間） |
| OFF電流 | 1mA以下 | |
| 入力電流 | 6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時） | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～+10％） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 8点/コモン | |
16点入力タイプ
| 形式 | 形DRT2-HD16CL | 形DRT2-HD16CL-1 |
|---|---|---|
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力16点 | |
| ON電圧 | DC15V以上（各入力端子とV間） | DC15V以上（各入力端子とG間） |
| OFF電圧 | DC5V以下（各入力端子とV間） | DC5V以下（各入力端子とG間） |
| OFF電流 | 1mA以下 | |
| 入力電流 | 6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時） | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～+10％） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 16点/コモン | |
8点入力/8点出力タイプ
| 形式 | 形DRT2-MD16CL | 形DRT2-MD16CL-1 |
|---|---|---|
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 入力8点 | |
| ON電圧 | DC15V以上（各入力端子とV間） | DC15V以上（各入力端子とG間） |
| OFF電圧 | DC5V以下（各入力端子とV間） | DC5V以下（各入力端子とG間） |
| OFF電流 | 1mA以下 | |
| 入力電流 | 6.0mA以下/点（DC24V時） 3.0mA以上/点（DC17V時） | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| ON遅延時間 | 1.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 8点/コモン | |
出力部仕様
4点出力タイプ
| 形式 | 形DRT2-OD04CL | 形DRT2-OD04CL-1 |
|---|---|---|
| 内部I/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 出力4点 | |
| 定格出力電流 | 0.5A/点、 2.0A/コモン | |
| 残留電圧 | 1.2V以下（DC0.5A、各出力端子とG間） | 1.2V以下（DC0.5A、各出力端子とV間） |
| 漏れ電流 | 0.1mA以下 | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10%） | |
| ON遅延時間 | 0.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 4点/コモン | |
8点出力タイプ
| 形式 | 形DRT2-OD08CL | 形DRT2-OD08CL-1 |
|---|---|---|
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 出力8点 | |
| 定格出力電流 | 0.5A/点、 4.0A/コモン | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| 残留電圧 | 1.2V以下（DC0.5A、各出力端子とG間） | 1.2V以下（DC0.5A、各出力端子とV間） |
| 漏れ電流 | 0.1mA以下 | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| ON遅延時間 | 0.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 8点/コモン | |
16点出力タイプ
| 形式 | 形DRT2-WD16CL | 形DRT2-WD16CL-1 |
|---|---|---|
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 出力16点 | |
| 定格出力電流 | 0.5A/点、 4.0A/コモン | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| 残留電圧 | 1.2V以下（DC0.5A、各出力端子とG間） | 1.2V以下（DC0.5A、各出力端子とV間） |
| 漏れ電流 | 0.1mA以下 | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| ON遅延時間 | 0.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 16点/コモン | |
8点入力/8点出力タイプ
| 形式 | 形DRT2-MD16CL | 形DRT2-MD16CL-1 |
|---|---|---|
| 内部のI/Oコモン線処理 | NPN対応 | PNP対応 |
| 入出力点数 | 出力8点 | |
| 定格出力電流 | 0.5A/点、 4.0A/コモン | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| 残留電圧 | 1.2V以下（DC0.5A、各出力端子とG間） | 1.2V以下（DC0.5A、各出力端子とV間） |
| 漏れ電流 | 0.1mA以下 | |
| I/O電源電圧 | DC20.4～26.4V（DC24V −15～＋10％） | |
| ON遅延時間 | 0.5ms以下 | |
| OFF遅延時間 | 1.5ms以下 | |
| コモン当たりの回路数 | 8点/コモン | |
注.適合コネクタについては、カタログの「周辺機器」をご覧ください。
