2009/03 受注終了

J7L

コンタクタ(電磁接触器)

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

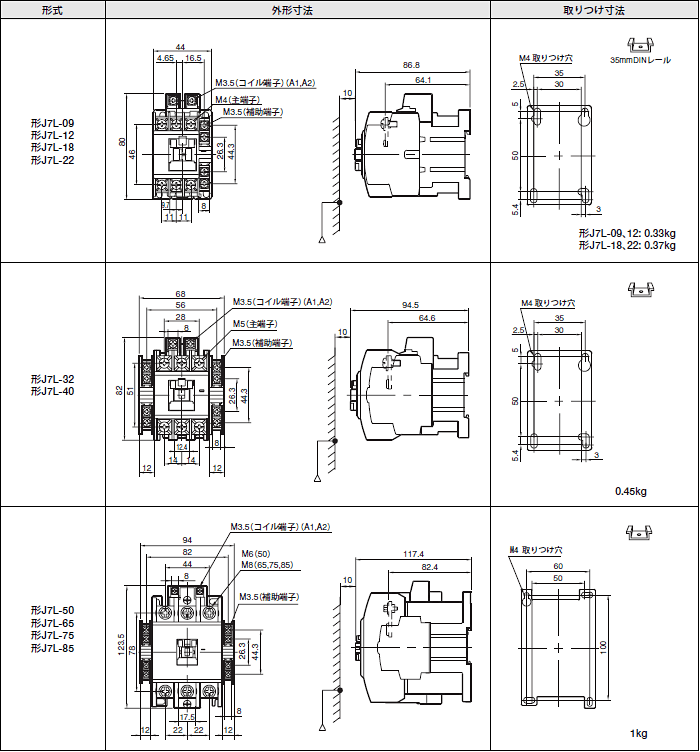

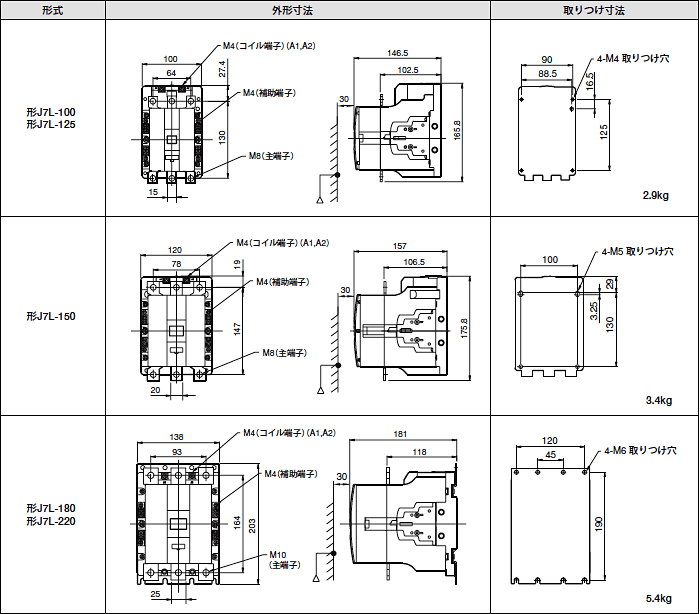

交流操作タイプ

J7L 外形寸法 2
J7L 外形寸法 3
J7L 外形寸法 4
J7L 外形寸法 5

補助接点の位置

適用形式
形J7L-09~J7L-22

J7L 外形寸法 7

適用形式
形J7L-32~J7L-220

J7L 外形寸法 9

注. 形J7L-32~85は補助接点ユニットが付属していますが、取りはずしできます。

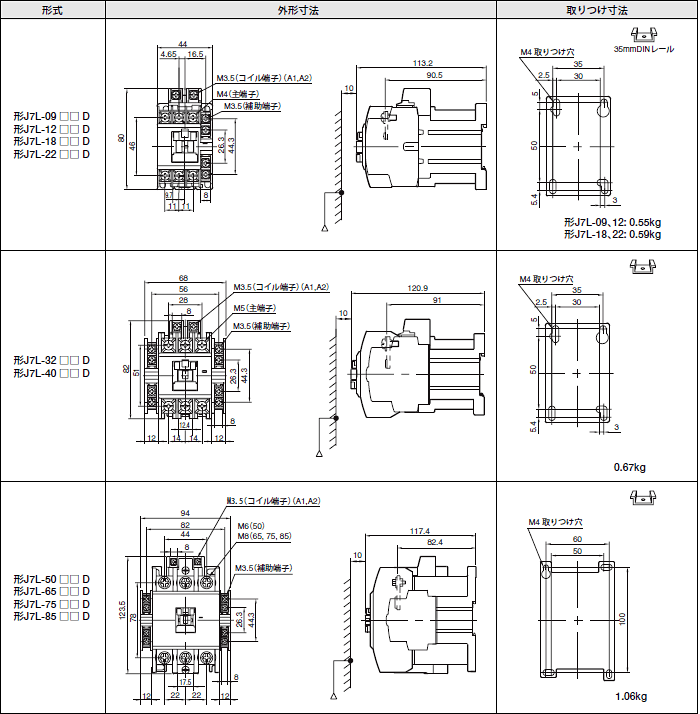

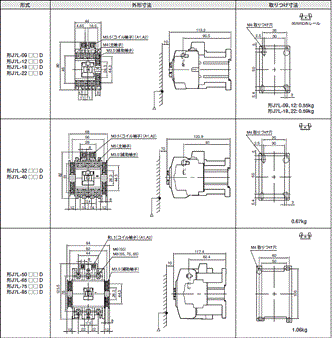

直流操作タイプ

J7L 外形寸法 11
J7L 外形寸法 12

注1. 形J7L-50~85の直流操作タイプは、補助接点構成が2a1bになります。
注2. コイル極性はありません。
