(単位:mm)

指定なき寸法公差:公差等級 IT16

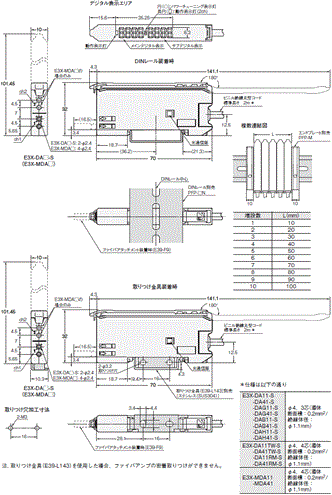

ファイバアンプ

コード引き出しタイプ
形E3X-DA11-S    形E3X-DA41-S
形E3X-DAG11-S   形E3X-DAG41-S
形E3X-DAB11-S   形E3X-DAB41-S
形E3X-DAH11-S   形E3X-DAH41-S
形E3X-DA11RM-S  形E3X-DA41RM-S
形E3X-DA11TW-S  形E3X-DA41TW-S
形E3X-DA11SE-S  形E3X-DA41SE-S
形E3X-DA11AT-S  形E3X-DA41AT-S
形E3X-DA11AN-S  形E3X-DA41AN-S
形E3X-MDA11    形E3X-MDA41

E3X-DA-S / MDA 外形寸法 3

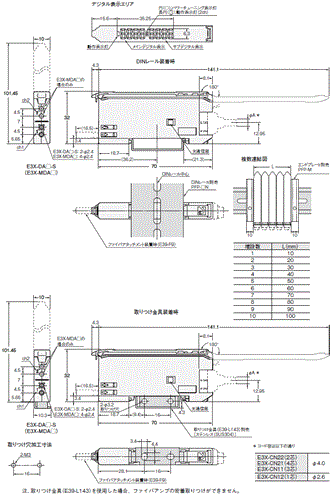

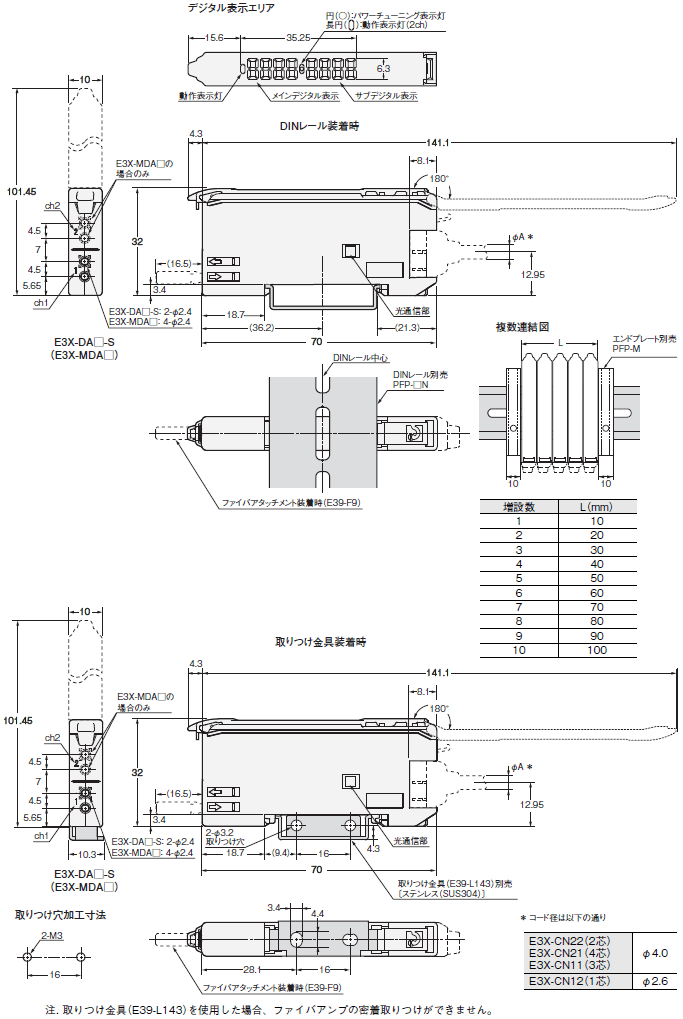

省配線コネクタタイプ
形E3X-DA6-S    形E3X-DA8-S
形E3X-DAG6-S   形E3X-DAG8-S
形E3X-DAB6-S   形E3X-DAB8-S
形E3X-DAH6-S   形E3X-DAH8-S
形E3X-DA6RM-S  形E3X-DA8RM-S
形E3X-DA6TW-S  形E3X-DA8TW-S
形E3X-DA6SE-S  形E3X-DA8SE-S
形E3X-DA6AT-S  形E3X-DA8AT-S
形E3X-MDA6    形E3X-MDA8

E3X-DA-S / MDA 外形寸法 4

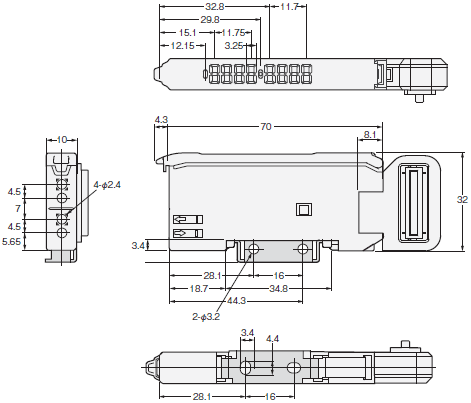

センサ通信ユニット用コネクタタイプ
形E3X-MDA0

E3X-DA-S / MDA 外形寸法 5

省配線コネクタ

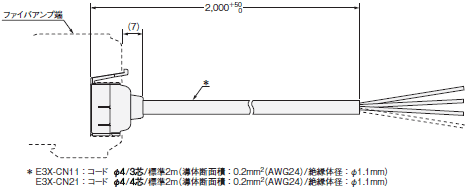

親コネクタ
形E3X-CN11
形E3X-CN21

E3X-DA-S / MDA 外形寸法 6

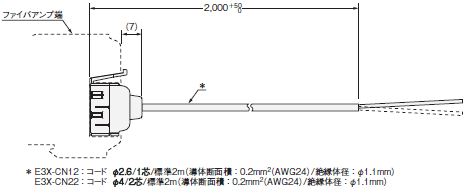

子コネクタ
形E3X-CN12
形E3X-CN22

E3X-DA-S / MDA 外形寸法 7

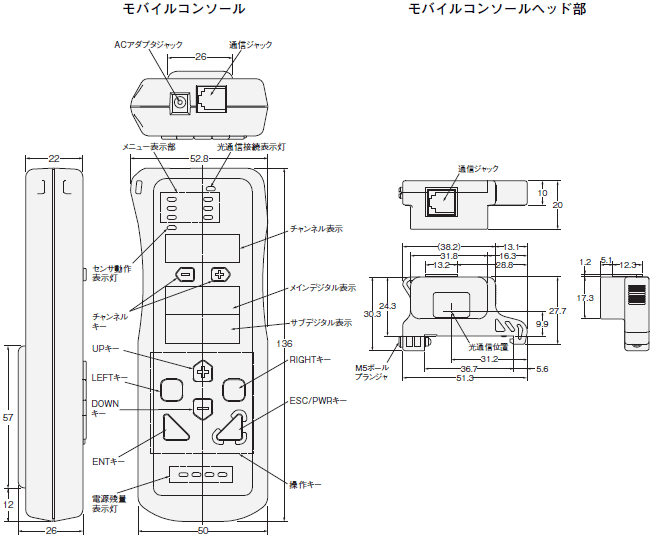

モバイルコンソール

形E3X-MC11-SV2

E3X-DA-S / MDA 外形寸法 8
