2025/05 受注終了

D5SN

接触式変位センサ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

センサ(プランジャ開放位置の寸法を示します。)

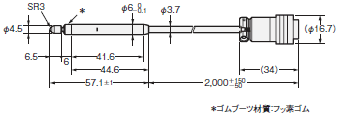

形D5SN-S01

D5SN 外形寸法 3

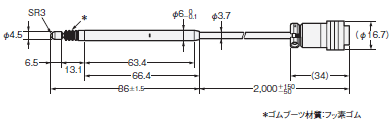

形D5SN-S04

D5SN 外形寸法 4

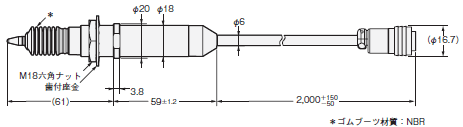

形D5SN-M05

パネル加工寸法

D5SN 外形寸法 7
D5SN 外形寸法 8

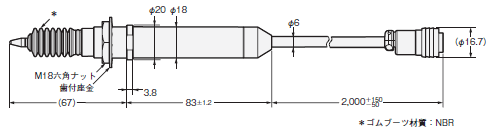

形D5SN-M10

D5SN 外形寸法 9

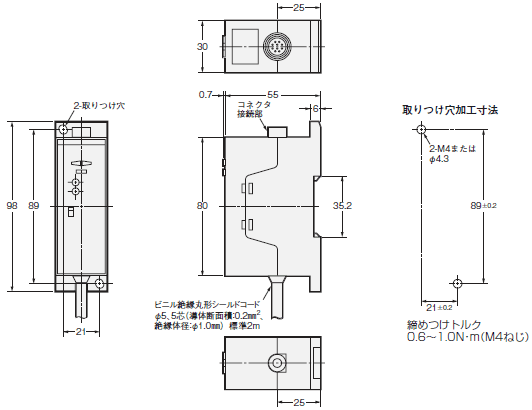

アンプ

形D5SN-A01

D5SN 外形寸法 11
