(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

センサ部

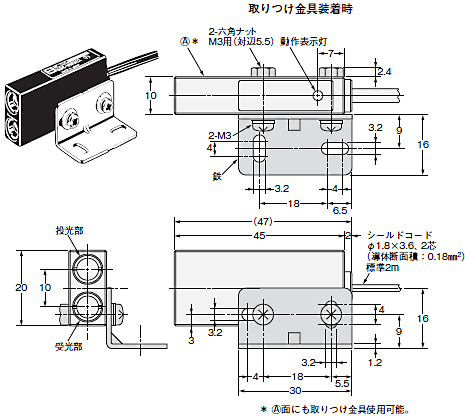

形E3C-VS1G
形E3C-VS3R

E3C-VS / VM 外形寸法 4

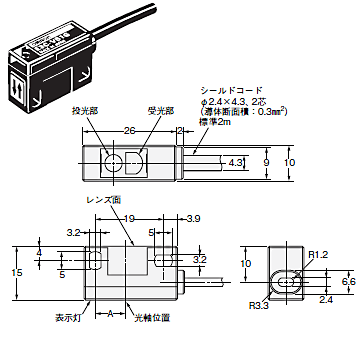

形E3C-VM35R
形E3C-VS7R

E3C-VS / VM 外形寸法 5

アンプユニット部

E3Cカタログを参照ください。

アクセサリ(別売)

取りつけ金具

E39-L/F39-L/E39-S/E39-Rカタログを参照ください。
