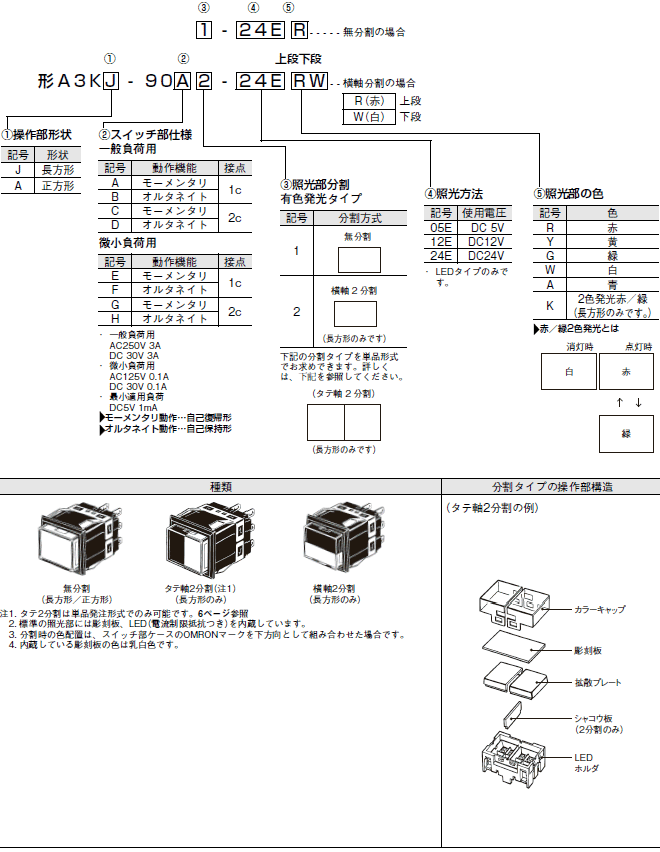

操作部(LED内蔵)・スイッチ部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類/標準価格」をご覧ください。
照光押ボタンスイッチ(角胴形)
形A3KJ-52YA-24E/-53GR-12Eは2023年3月受注終了予定。一部商品は2021年3月受注終了
※ Web特別価格提供品
情報更新 : 2022/04/01
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。
操作部(LED内蔵)・スイッチ部をセットにした場合の形式です。
組み合わせの詳細につきましては、「種類/標準価格」をご覧ください。
操作部(LED内蔵)・スイッチ部をセットにしてお届けします。
組み合わせできない形式もあります。詳しくはお問い合わせください。
接点の種類 | 一般負荷用(AC250V3A、DC30V3A) | 操作部の
色記号(色) |
|||||||
---|---|---|---|---|---|---|---|---|---|
分割方式 | 出力数 | 動作機能 | モーメンタリ動作
(自己復帰形) |
標準価格
(¥) |
オルタネイト動作
(自己保持形) |
標準価格
(¥) |
|||
無分割 | 1c | DC5V | ◎ | 形A3KJ-90A1-05E① | 1,820 | ◎ | 形A3KJ-90B1-05E① | 1,880 | 形式末尾①の中に下記の
色記号が入ります。 2色発光タイプの価格は お問い合わせください。 ・R(赤)・W(白) ・Y(黄)・A(青) ・G(緑)・K(赤/緑) |
DC12V | ◎ | 形A3KJ-90A1-12E① | ◎ | 形A3KJ-90B1-12E① | |||||
DC24V | ◎ | 形A3KJ-90A1-24E① | ◎ | 形A3KJ-90B1-24E① | |||||
2c | DC5V | ◎ | 形A3KJ-90C1-05E① | 2,100 | ◎ | 形A3KJ-90D1-05E① | 2,150 | ||
DC12V | ◎ | 形A3KJ-90C1-12E① | ◎ | 形A3KJ-90D1-12E① | |||||
DC24V | ◎ | 形A3KJ-90C1-24E① | ◎ | 形A3KJ-90D1-24E① | |||||
横軸
2分割 |
1c | DC24V | 形A3KJ-90A2-24E①② | * | 形A3KJ-90B2-24E①② | * | ![]() 形式末尾①②の中に下記の 色記号が入ります。 ・R(赤)・W(白) ・Y(黄)・A(青) ・G(緑) |
||
2c | DC24V | 形A3KJ-90C2-24E①② | 形A3KJ-90D2-24E①② |
* 価格はお問い合わせください
接点の種類 | 微小負荷用
(AC125V0.1A、DC30V0.1A) |
操作部の色記号(色) | ||||
---|---|---|---|---|---|---|
分割方式 | 出力数 | 動作機能 | モーメンタリ動作
(自己復帰形) |
標準価格
(¥) |
||
無分割 | 1c | DC5V | ◎ | 形A3KJ-90E1-05E① | 1,820 | 形式末尾①の中に下記の色記号が入
ります。 2色発光タイプの価格はお問い合わせ ください。 ・R(赤)・W(白) ・Y(黄)・A(青) ・G(緑)・K(赤/緑) |
DC12V | ◎ | 形A3KJ-90E1-12E① | ||||
DC24V | ◎ | 形A3KJ-90E1-24E① | ||||
2c | DC5V | ◎ | 形A3KJ-90G1-05E① | 2,100 | ||
DC12V | ◎ | 形A3KJ-90G1-12E① | ||||
DC24V | ◎ | 形A3KJ-90G1-24E① | ||||
横軸
2分割 |
1c | DC24V | 形A3KJ-90E2-24E①② | * | ![]() 形式末尾①②の中に下記の色記号が 入ります。 ・R(赤)・W(白) ・Y(黄)・A(青) ・G(緑) |
|
2c | DC24V | 形A3KJ-90G2-24E①② |
注. オルタネイトタイプを単品形式でお求めできます。詳しくは、カタログを参照してください。
* 価格はお問い合わせください。
接点の種類 | 一般負荷用(AC250V3A、DC30V3A) | 操作部の色記号(色) | |||||||
---|---|---|---|---|---|---|---|---|---|
分割方式 | 出力数 | 動作機能 | モーメンタリ動作
(自己復帰形) |
標準価格
(¥) |
オルタネイト動作
(自己保持形) |
標準価格
(¥) |
|||
無分割 | 1c | DC5V | ◎ | 形A3KA-90A1-05E① | 1,440 | ◎ | 形A3KA-90B1-05E① | 1,500 | 形式末尾①の中に下記の
色記号が入ります。 ・R(赤) ・Y(黄) ・G(緑) ・W(白) ・A(青) |
DC12V | ◎ | 形A3KA-90A1-12E① | ◎ | 形A3KA-90B1-12E① | |||||
DC24V | ◎ | 形A3KA-90A1-24E① | ◎ | 形A3KA-90B1-24E① | |||||
2c | DC5V | ◎ | 形A3KA-90C1-05E① | 1,720 | ◎ | 形A3KA-90D1-05E① | 1,770 | ||
DC12V | ◎ | 形A3KA-90C1-12E① | ◎ | 形A3KA-90D1-12E① | |||||
DC24V | ◎ | 形A3KA-90C1-24E① | ◎ | 形A3KA-90D1-24E① |
接点の種類 | 微小負荷用
(AC125V0.1A、DC30V0.1A) |
操作部の色記号(色) | ||||
---|---|---|---|---|---|---|
分割方式 | 出力数 | 動作機能 | モーメンタリ動作
(自己復帰形) |
標準価格(¥) | ||
無分割 | 1c | DC5V | ◎ | 形A3KA-90E1-05E① | 1,440 | 形式末尾①の中に下記の色記号が
入ります。 ・R(赤) ・Y(黄) ・G(緑) ・W(白) ・A(青) |
DC12V | ◎ | 形A3KA-90E1-12E① | ||||
DC24V | ◎ | 形A3KA-90E1-24E① | ||||
2c | DC5V | ◎ | 形A3KA-90G1-05E① | 1,720 | ||
DC12V | ◎ | 形A3KA-90G1-12E① | ||||
DC24V | ◎ | 形A3KA-90G1-24E① |
注. オルタネイトタイプを単品形式でお求めできます。詳しくは、データシートを参照してください。
操作部(LED内蔵)スイッチ部を別々にご注文できます。 セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。 また、メンテパーツ品としての在庫管理にもご利用ください。
組み合わせできない形式もあります。詳しくはお問い合わせください。
形状 | 分割方式 | 色 | 白(W) | 赤(R) | 緑(G) | 青(A) | 黄(Y) | 標準価格(¥) | 選択上のご注意 |
---|---|---|---|---|---|---|---|---|---|
長方形
![]() |
無分割 | ![]() |
形A3KJ-51W-□□E | 形A3KJ-51R-□□E | 形A3KJ-51G-□□E | 形A3KJ-51A-□□E | 形A3KJ-51Y-□□E | 830 | ![]() |
横軸
2分割 |
![]() |
形A3KJ-52WW-□□E | 形A3KJ-52WR-□□E | 形A3KJ-52WG-□□E | 形A3KJ-52WA-□□E | 形A3KJ-52WY-□□E | 965 | ||
![]() |
形A3KJ-52RW-□□E | 形A3KJ-52RR-□□E | 形A3KJ-52RG-□□E | - | - | ||||
![]() |
形A3KJ-52GW-□□E | 形A3KJ-52GR-□□E | 形A3KJ-52GG-□□E | 形A3KJ-52GA-□□E | 形A3KJ-52GY-□□E | ||||
![]() |
形A3KJ-52AW-□□E | 形A3KJ-52AR-□□E | 形A3KJ-52AG-□□E | - | 形A3KJ-52AY-□□E | ||||
![]() |
形A3KJ-52YW-□□E | - | 形A3KJ-52YG-□□E | 形A3KJ-52YA-□□E | 形A3KJ-52YY-□□E | ||||
タテ軸
2分割 |
![]() |
形A3KJ-53WW-□□E | - | 形A3KJ-53WG-□□E | - | - | 965 | ||
![]() |
形A3KJ-53RW-□□E | - | 形A3KJ-53RG-□□E | - | - | ||||
![]() |
- | 形A3KJ-53GR-□□E | - | 形A3KJ-53GA-□□E | - | ||||
![]() |
- | - | 形A3KJ-53YG-□□E | - | - | ||||
2色全面
照光 (赤/緑) |
![]() |
形A3KJ-57K-□□E | 1,830 | ||||||
正方形
![]() |
無分割 | ![]() |
形A3KA-51W-□□E | 形A3KA-51R-□□E | 形A3KA-51G-□□E | 形A3KA-51A-□□E | 形A3KA-51Y-□□E | 540 |
注1. 標準の照光部には彫刻板、LED(電流制限抵抗つき)を内蔵しています。
2. 分割時の色配置は、スイッチ部ケースのOMRONマークを下方向として組み合わせた場合です。
3. 内蔵している彫刻板の色は乳白色です。
接点の種類 | スイッチ
出力数 |
形状 | 長方形
![]() |
正方形
![]() |
選択上のご注意 | |||
---|---|---|---|---|---|---|---|---|
動作機能 | 形式 | 標準価格
(¥) |
形式 | 標準価格
(¥) |
||||
一
般 負 荷 用 |
銀接点 | 1 | モーメンタリ動作 | 形A3KJ-7010 | 1,020 | 形A3KA-7010 | 920 | ・スイッチ部は操作部と同形状(長方
形、正方形)の組み合わせでご使用 ください。 例:操作部 形A3KJ-51W-24E (長方形)の場合、形A3KJ-7□□0 のスイッチ部をお選びください。 ・モーメンタリ動作は、自己復帰、 オルタネイト動作は自己保持(プッ シュ・オン、プッシュ・オフ)します。 |
オルタネイト動作 | 形A3KJ-7020 | 1,090 | 形A3KA-7020 | 985 | ||||
2 | モーメンタリ動作 | 形A3KJ-7030 | 1,300 | 形A3KA-7030 | 1,200 | |||
オルタネイト動作 | 形A3KJ-7040 | 1,450 | 形A3KA-7040 | 1,250 | ||||
微
小 負 荷 用 |
金合金
接点 |
1 | モーメンタリ動作 | 形A3KJ-7050 | 1,020 | 形A3KA-7050 | 920 | |
オルタネイト動作 | 形A3KJ-7060 | 1,090 | 形A3KA-7060 | 985 | ||||
2 | モーメンタリ動作 | 形A3KJ-7070 | 1,300 | 形A3KA-7070 | 1,200 | |||
オルタネイト動作 | 形A3KJ-7080 | 1,450 | 形A3KA-7080 | 1,250 |
種類 | 形状 | 分類 | 形式 | 標準価格
(¥) |
使用上のご注意 | |
---|---|---|---|---|---|---|
バリヤ | ![]() |
端部ショート・
バリヤ(1対) |
◎ | 形A3SA-4001 | 103 | 誤動作防止と、マウントデザイン
のイメージアップに最適です。 中間バリヤは1個、端部バリヤは 1対(2個)です。ショートバリヤは 横取りつけに使用します。ロング バリヤは縦取りつけに使用します。 |
中間ショート・
バリヤ |
◎ | 形A3SA-4002 | 60 | |||
端部ロング・
バリヤ(1対) |
◎ | 形A3SJ-4003 | 103 | |||
中間ロング・
バリヤ |
◎ | 形A3SJ-4004 | 60 | |||
スイッチ・
ガード |
![]() |
- | ◎ | 形A3SJ-5050 | 260 | バリヤ、防塵カバーとの併用は
できません。 |
防塵カバー | ![]() |
- | ◎ | 形A3SJ-5060 | 260 | ・バリヤ、スイッチ・ガードとの
併用はできません。 ・キャップ部材質:塩化ビニール |
ロング
取りつけ板 |
![]() |
- | 形A3KJ-3002 | 72 | 縦単体取りつけ(バリヤ装着
取りつけ)、縦連続取りつけ (標準およびバリヤ装着取り つけ)のときにお使いください。 スイッチには横用取りつけ板が 装着されていますので縦用 取りつけ板と取り替えてください。 |
|
カラー
キャップ |
![]() |
透明 | 形A3SJ-5600 | 21 | ・通常は装備しています。色変更、
彫刻を行うときご購入ください。 ・照光部の色と合わせてお使いくだ さい。 |
|
白 | 形A3SJ-5601 | |||||
赤 | 形A3SJ-5602 | |||||
緑 | 形A3SJ-5603 | |||||
青 | 形A3SJ-5604 | |||||
黄 | 形A3SJ-5605 |
種類 | 形状 | 分類 | 形式 | 標準
価格 (¥) |
使用上のご注意 | |
---|---|---|---|---|---|---|
バリヤ | ![]() |
端部ショート・
バリヤ(1対) |
◎ | 形A3SA-4001 | 103 | 誤動作防止と、マウントデザイン
のイメージアップに最適です。 |
中間ショート・
バリヤ |
◎ | 形A3SA-4002 | 60 | |||
スイッチ・
ガード |
![]() |
- | ◎ | 形A3SA-5050 | 260 | バリヤ、防塵カバーとの併用は
できません。 |
防塵カバー | ![]() |
- | ◎ | 形A3SA-5060 | 260 | ・バリヤ、スイッチ・ガードとの
併用はできません。 ・キャップ部材質:塩化ビニール |
カラー
キャップ |
![]() |
透明 | 形A3SA-5600 | 53 | ・通常は装備しています。色変更、
彫刻を行うときご購入ください。 ・照光部の色と合わせてお使いく ださい。 |
|
白 | 形A3SA-5601 | |||||
赤 | 形A3SA-5602 | |||||
緑 | 形A3SA-5603 | |||||
青 | 形A3SA-5604 | |||||
黄 | 形A3SA-5605 |
種類 | 形状 | 分類 | 形式 | 標準価格(¥) | 使用上のご注意 | |
---|---|---|---|---|---|---|
引抜き工具 | ![]() |
- | ◎ | 形A3PJ-5080 | 153 | 操作部を引抜くときに便利です。 |
種類 | 形状 | 分類 | 形式 | 標準価格(¥) | 使用上のご注意 | ||
---|---|---|---|---|---|---|---|
彫刻板 | ![]() |
乳白 | LED用 | ◎ | 形A3SJ-4203 | 30 | 全色、乳白彫刻板が内蔵されています。 |
種類 | 形状 | 分類 | 形式 | 標準価格(¥) | 使用上のご注意 | |
---|---|---|---|---|---|---|
彫刻板 | ![]() |
乳白 | LED用 | 形A3SA-4203 | 30 | 全色、乳白彫刻板が内蔵されています。 |
