(単位:mm)

外形寸法は、スイッチ出力数2の場合です。

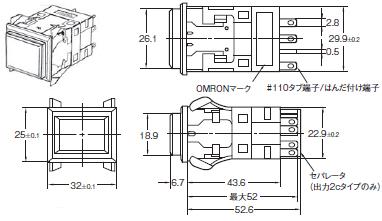

長方形/形A3PJ

A3P 外形寸法 2

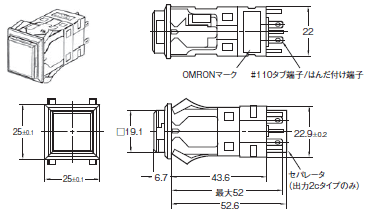

正方形/形A3PA

A3P 外形寸法 3

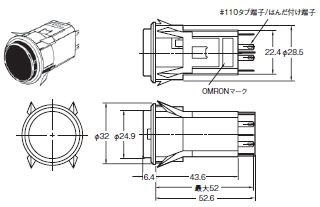

丸形/形A3PT

A3P 外形寸法 4

注. #110タブ端子/はんだ付け端子の板厚は、0.5mmです。
   指定のない部分の寸法公差は±0.4mmです。

アクセサリ(装着時)寸法

彫刻板

A3P 外形寸法 8

引き抜き工具

A3P 外形寸法 10

ソケット装着時の寸法

長方形/形A3PJ用(形M2PJ用)

ラッピング端子
形A3PJ-4101

A3P 外形寸法 12

正方形/形A3PA用(形M2PA用)

ラッピング端子
形A3PA-4101

A3P 外形寸法 13



プリント基板端子
形A3PJ-4102

A3P 外形寸法 15

プリント基板端子
形A3PA-4102

A3P 外形寸法 16



はんだづけ端子
形A3PJ-4103

A3P 外形寸法 18

はんだづけ端子
形A3PA-4103

A3P 外形寸法 19

注. プリント基板加工寸法図は、スイッチ部本体の“OMRON”マークを紙面下方に位置した状態でスイッチ部をソケットに装着する場合のものです。
   指定のない部分の寸法公差は±0.4mmです。

スイッチ・ガード取りつけ時の寸法

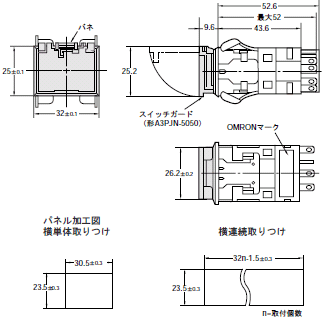

長方形用
形A3PJN-5050(横取りつけ用)

A3P 外形寸法 22

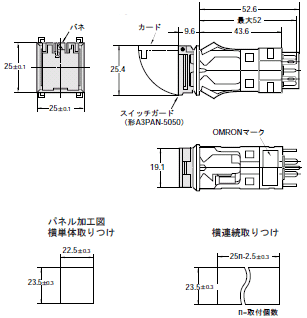

正方形用
形A3PAN-5050(横取りつけ用)

A3P 外形寸法 23



注. 縦連続取りつけはできません。

注. 縦連続取りつけはできません。

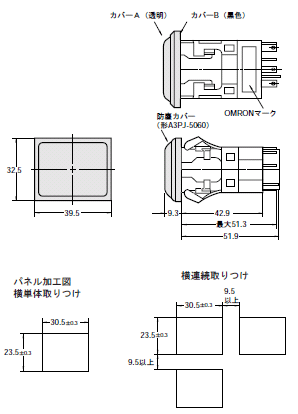

防塵カバー取り付け時の寸法

長方形用
形A3PJ-5060

A3P 外形寸法 28

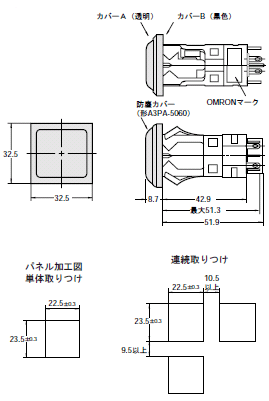

正方形用
形A3PA-5060

A3P 外形寸法 29

注1. 取りつけパネルの厚さはt=1~5mmです。
  2. 指定のない部分の寸法公差は±0.4mmです。
