A165K

キー形セレクタスイッチ（分離形）（丸胴形φ16）

A165K

分離形で丸胴形φ16シリーズ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2012/06/04

（単位：mm）

注. 指定のない部分の寸法公差は±0.4mmです。

外形寸法は、スイッチ出力数2の場合です。

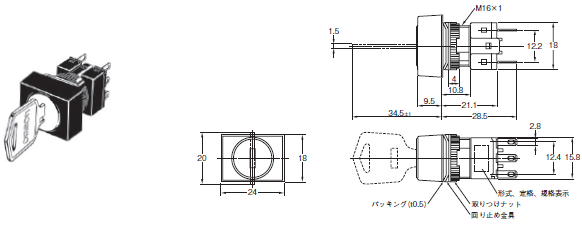

長方形／形A165K-J
はんだづけ端子/タブ端子＃110

A165K 外形寸法 3

＊パネル加工図は、形A165S/Wカタログをご覧ください。

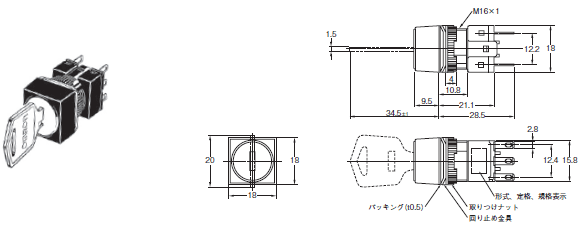

正方形／形A165K-A
はんだづけ端子/タブ端子＃110

A165K 外形寸法 4

＊パネル加工図は、形A165S/Wカタログをご覧ください。

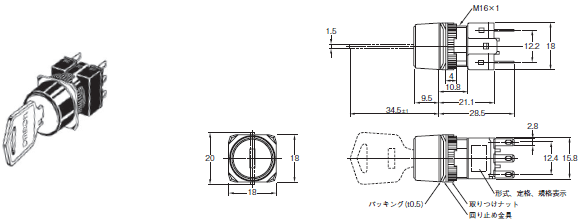

丸形／形A165K-Tはんだづけ端子/タブ端子＃110

A165K 外形寸法 5

＊パネル加工図は、形A165S/Wカタログをご覧ください。

・外形寸法は、スイッチ出力数2の場合です。
・非照光の場合もランプ端子はついています。
・長方形を代表として記載しています。

長方形／形A165K□-2S
クイックコネクタ

A165K 外形寸法 7
