監視リレーとは

入力信号をうけて監視判定をし、警報出力する商品です。

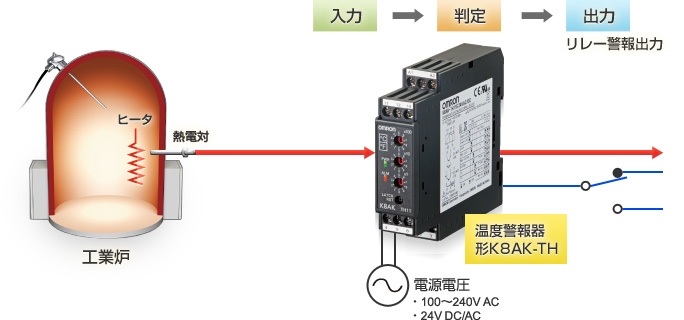

温度警報器の例

温度警報器の例

単相・電圧監視リレーの例

単相電圧リレー形K8AK-VSの動作（シングル出力）

過電圧＋不足電圧リレー　形K8AK-VWの動作（ダブル出力）

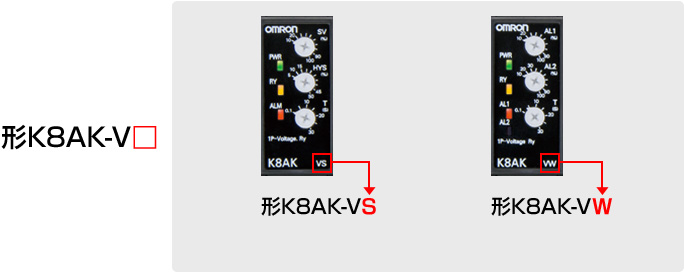

電圧監視リレー　形K8AK-V□　形式の見方

形K8AKのリレー出力仕様は2タイプあります。

K8Akのリレー出力仕様は2タイプ

S：シングルリレー出力
（1c×1個搭載）

W：ダブルリレー出力
（1c×2個搭載）

形K8AK 入力信号表

入力信号	お客様の導入目的
電圧	過電圧／不足電圧を検出
電流	過電流／不足電流を検出
電圧不平衡（Asymmetry）	三相電圧のアンバランス度合いを検出
温度	温度異常検出（ON/OFF警報）
液位	タンク内部液体の液位検出
