このシリーズが、
製造現場の
安全を変えていく。

セーフティライトカーテンNEWF3SG-SRシリーズ

マルチビームセーフティセンサ発売予定F3SG-PGシリーズ

商品特長動画をみる ライトカーテンのお悩み
解決はこちら

F3SG-SR/PGシリーズの特長を3分で紹介します。

装置開口部から
設備周囲の侵入検知まで、
同一シリーズのライトカーテンで統一

製造ライン全体のメカ設計の標準化が図れ、
選定、設計の複雑化を解消します。

メカ設計の標準化に貢献する、豊富なラインアップ

セーフティライトカーテンF3SG-SRシリーズと、マルチビームセーフティセンサF3SG-PGシリーズを共通の小型筐体で展開。
豊富なラインアップで、メカ設計の標準化に貢献します。

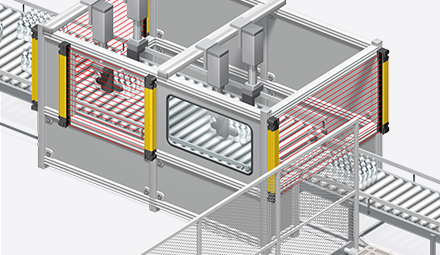

「装置開口部」の侵入検知に

セーフティライトカーテン
F3SG-SRシリーズNEW
用途 指検出 手検出 腕・
足検出
体検出
最小
検出物体
(光軸
ピッチ)
Φ14mm
(10mm)
Φ25mm
(20mm)
Φ45mm
(40mm)
Φ85mm
(80mm)
最長
検出距離
10m 20m

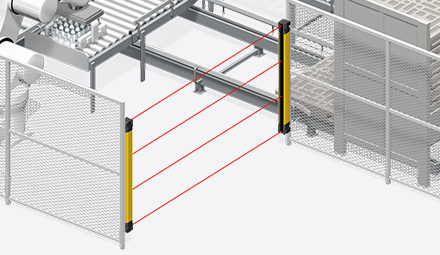

「設備周囲」の侵入検知に

マルチビームセーフティセンサ
F3SG-PGシリーズ発売予定
用途 侵入検出
標準
タイプ
侵入検出
長距離
タイプ
侵入検出
偏向ミラー
タイプ
光軸
ピッチ
300mm/ 400mm/ 500mm
最長
検出距離
20m 70m 6~10m
(機種による)

本体だけでなく、ケーブル・金具などの
アクセサリも統一注. 一部アクセサリは除く

アクセサリを流用・共有できるから、生産ラインの設計・改造が簡単になります。

インテリジェントタップ

インテリジェントタップ
形F39-SGIT-IL3

Bluetooth®通信ユニット
形F39-SGBT

Y字形ジョイントプラグ/ソケット 両側コネクタ

Y字形ジョイントプラグ/ソケット 両側コネクタ
形F39-GCNY2

ミューティングセンサスタンド

ミューティングセンサスタンド
形F39-FMA発売予定

ミューティングセンサコネクタボックス

ミューティングセンサコネクタボックス
形F39-GCN5発売予定

フロア設置スタンド

フロア設置スタンド
形F39-ST発売予定

スタンド角度調整ベース
形F39-STB発売予定

フロア設置ミラー

フロア設置ミラー
(セーフティライトカーテンF3SG-SR用)
形F39-SML発売予定

(マルチビームセーフティセンサF3SG-PG用)
形F39-PML発売予定

入光状態の色判別で簡単・
確実に光軸調整

光軸調整時間が削減でき、立ち上げが簡単です。

入光状態を一目でお知らせする
エリアビームインジケータ(ABI)
 注. 工場出荷時設定の場合

ライトカーテンのON/OFF状態に加え、光量低下も確認できます。
また、長距離設置時の微妙な光軸のズレをエリアごとに確認できるので、光軸調整が容易になります。

安定入光状態

安定入光状態

緑:制御出力ON状態

安定入光しています。

光量低下状態

光量低下状態

橙:制御出力ON状態

光軸を調整してください or
ライトカーテンが汚れていないか、確認してください。

遮光状態

遮光状態

赤:制御出力OFF状態

対象エリアの光軸が遮光状態です。
*遮光されていないエリアは消灯

F3SG-SRシリーズのエリアビームインジケータの
特長を2分で紹介します。

熟練者でなくても、
簡単メンテナンスを実現

状態確認や交換など、適切な保守が誰でも簡単に行えます。

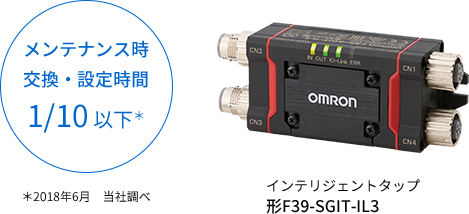

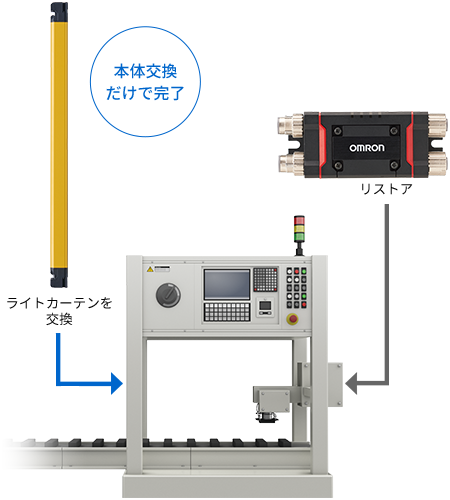

インテリジェントタップで
設定情報のバックアップ・リストア

Plug&Workでワンタッチ交換
インテリジェントタップを常設すれば、故障で交換したライトカーテンに交換前と同一の設定が自動的にリストア。
誰でも簡単にライトカーテンを交換、すぐに装置を復旧できます。

メンテナンス時交換・設定時間 1/10 以下 インテリジェントタップ 形F39-SGIT-IL3 本体交換だけで完了 本体交換だけで完了

PCレスで設定を簡単にコピー&ペーストでき、量産設備の大量の装置設置時に省力化できます。
バックアップした設定は通電時に自動でライトカーテンへリストアされます。

PCレスで設定可能 PCレスで設定可能

情報化で、より簡単に、
より詳細にモニタリングを実現

現場にPCを持ち込まなくても、
ライトカーテンの状態を確認できます。

離れた場所でも簡単に確認

IO-Link対応で、さまざまな機器とつながります。

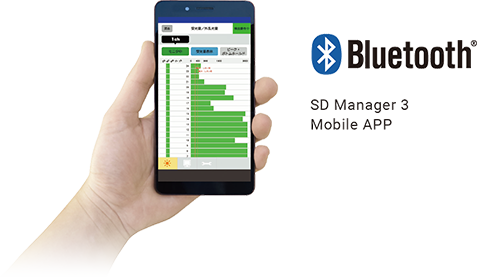

現場で簡単にモニタリング

Bluetooth通信ユニットで、機器停止に関わる情報をモバイル端末から確認できます。

Bluetooth® SD Manager 3 Mobile APP

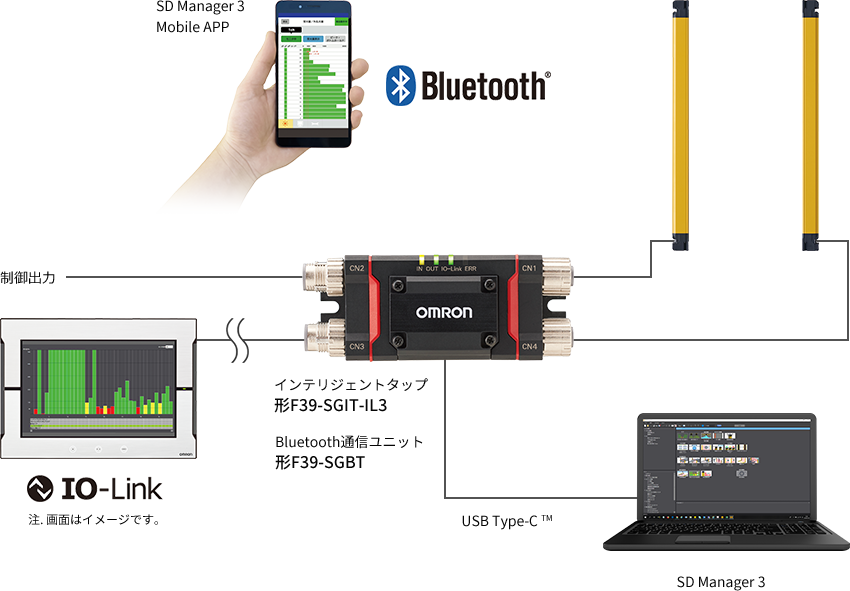

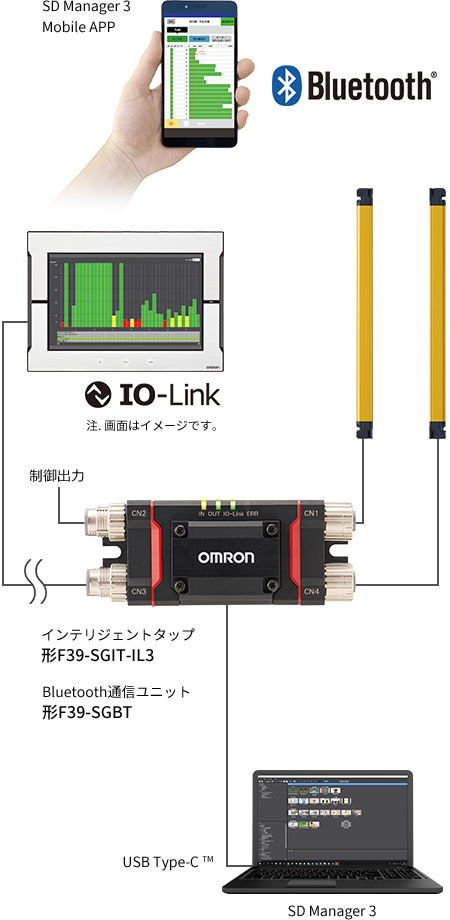

システム例

システム例「SD Manager 3 Mobile APP」「インテリジェントタップ 形F39-SGIT-IL3」「Bluetooth通信ユニット 形F39-SGBT」「SD Manager 3」 システム例「SD Manager 3 Mobile APP」「インテリジェントタップ 形F39-SGIT-IL3」「Bluetooth通信ユニット 形F39-SGBT」「SD Manager 3」
