溶接工程向け近接センサ, 耐スパッタコーティング, シールドタイプ, M8, 検出距離 2mm, 直流2線式, NO, IO-Link非対応, 有極性, コード引き出しタイプ, 2m

在庫/販売状況

2025/09/12 00:00 情報更新
販売状況 販売中
機種区分 受注生産機種
在庫状況
標準価格(税別) ¥ 11,800

詳細情報

定格/性能

情報更新：2025/09/01

検出ヘッドサイズM8
タイプ円柱型（ネジつき）、高周波発振方式、シールドタイプ
電源の種類直流2線式
検出距離2mm ±10%
設定距離0～1.4mm
応差検出距離の15%以下
検出可能物体磁性金属、非磁性金属(材質により検出距離が変化します)
標準検出物体鉄12×12×1mm
応答周波数平均値: 100Hz
電源電圧DC10～30V リップル(p-p) 10%含む、Class2
漏れ電流0.8mA以下
制御出力（開閉容量）3～100mA (DC10～30V Class2)
制御出力（残留電圧）3V以下 (負荷電流100mA、コード長2m時)
表示灯動作表示灯(橙LED/点灯)、設定表示灯(緑LED/点灯)
動作モードNO
極性有極性
保護回路負荷短絡保護
サージ吸収
使用温度範囲-10～70℃ (ただし、氷結、結露しないこと)
UL温度定格: 0～60℃ (ただし、氷結、結露しないこと)
保存温度範囲-25～70℃ (ただし、氷結、結露しないこと)
使用湿度範囲35～95%RH (ただし、結露しないこと)
保存湿度範囲35～95%RH (ただし、結露しないこと)
温度の影響-10～+70℃の温度範囲内で、23℃時の検出距離の±20%以内
電圧の影響定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1.5%以内
絶縁抵抗充電部一括とケース間: 50MΩ以上(DC500Vメガにて)
耐電圧充電部一括とケース間: AC1000V 50/60Hz 1min
耐振動耐久: 10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
耐衝撃耐久: 500m/s2 X、Y、Z各方向 10回
保護構造IEC 60529: IP67
接続方式コード引き出しタイプ (2m)
質量梱包状態: 約105g
材質ケース: ステンレス (SUS303) フッ素樹脂コーティング
検出面: ステンレス (SUS303) フッ素樹脂コーティング
締めつけナット: ステンレス (SUS303) フッ素樹脂コーティング
歯付座金: 鉄 亜鉛メッキ
コード: 塩化ビニル (PVC)
付属品取扱説明書、締付ナット、歯付座金

外形図

情報更新：2025/09/01

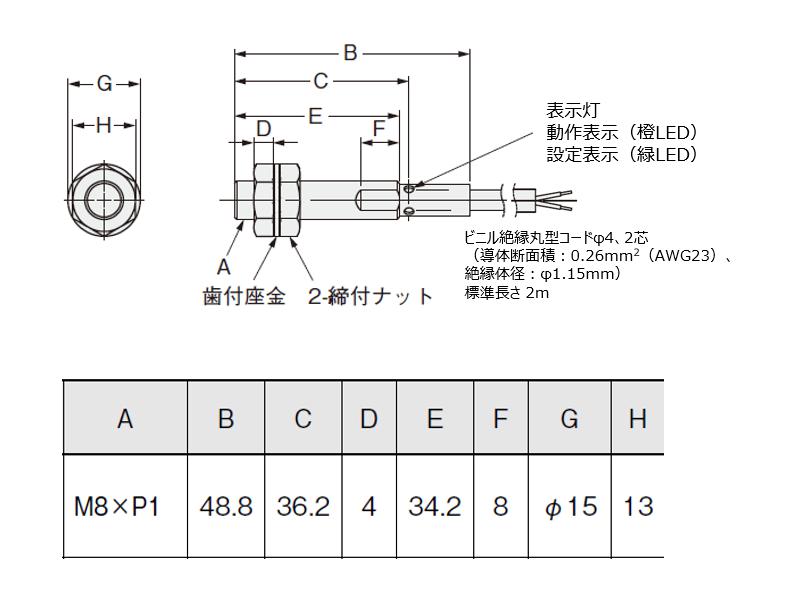

外形図

出力段回路図

情報更新：2025/09/01

出力段回路図

タイムチャート

相互干渉

情報更新：2025/09/01

相互干渉

A: 35mm以上、B: 35mm以上

周囲金属の影響

情報更新：2025/09/01

周囲金属の影響

鉄材

L: 0mm以上、φd: 8mm以上、D: 0mm以上、m: 8mm以上、n: 30mm以上

アルミ材

L: 10mm以上、φd: 50mm以上、D: 10mm以上、m: 8mm以上、n: 50mm以上

金属埋め込み

鉄材

l: 0mm以上、φd: 8mm以上、D: 0mm以上、m: 8mm以上、n: 30mm以上

アルミ材

l: 10mm以上、φd: 50mm以上、D: 10mm以上、m: 8mm以上、n: 50mm以上

特性図

情報更新：2025/09/01

検出物体の大きさと材質による影響

検出領域

RoHS/REACH対応状況

情報更新：2025/9/03

E2EW-QX2D18 2MのRoHS対応状況については、営業部門もしくは販売店にお問い合わせください。
