G2R-1-SN DC24

ミニパワーリレー プラグイン端子タイプ


ミニパワーリレー, 1極, プラグイン端子, 動作表示灯内蔵形, DC24V

コイル定格 DC24V 25.6mA
動作表示 LED
接点構成 1c
接触機構 シングル
接点材質 Ag合金
接点定格負荷 AC250V 10A (抵抗負荷)
AC250V 7.5A (誘導負荷 (cosφ=0.4))
DC30V 10A (抵抗負荷)
DC30V 5A (誘導負荷 (L/R=7ms))
端子構造 プラグイン端子

G2R-□-Sの形式一覧

  • 定格/性能
定格
動作表示LED
保護構造閉鎖型(ケース入り)
端子構造プラグイン端子
コイルコイル定格DC24V 25.6mA
コイル抵抗1113Ω
動作電圧(セット電圧)70%以下
復帰電圧(リセット電圧)15%以上
最大許容電圧110%
消費電力約0.53W
接点定格負荷AC250V 10A (抵抗負荷)
AC250V 7.5A (誘導負荷 (cosφ=0.4))
DC30V 10A (抵抗負荷)
DC30V 5A (誘導負荷 (L/R=7ms))
接点電圧の最大値AC440V
DC125V
接点電流の最大値AC: 10A
DC: 10A
最大開閉容量2500VA (抵抗負荷)
1875VA (誘導負荷 (cosφ=0.4))
300W (抵抗負荷)
150W (誘導負荷 (L/R=7ms))
接点構成1c
接触機構シングル
接点材質Ag合金
性能
接触抵抗30mΩ以下 (DC5V 1A 電圧降下法)
動作時間15ms以下 (定格操作電圧印加時、接点バウンス含まず)
復帰時間5ms以下 (定格操作電圧印加時、接点バウンス含まず)
最大開閉頻度機械的: 18000回/時間
定格負荷: 1800回/時間
絶縁抵抗コイルと接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
同極接点間: 1000MΩ以上 (DC500V絶縁抵抗計にて)
耐電圧コイルと接点間: AC5000V 50/60Hz 1min
同極接点間: AC1000V 50/60Hz 1min
耐振動(耐久)10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐振動(誤動作)10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐衝撃(耐久)1000m/s2
耐衝撃(誤動作)励磁: 200m/s2
無励磁: 100m/s2
耐久性(機械的)2000万回以上 (開閉ひん度18,000回/h)
耐久性(電気的)10万回以上 (定格負荷、開閉ひん度1,800回/h)
故障率DC5V 100mA (P水準、参考値) (開閉ひん度120回/min)
使用温度範囲-40~70℃(ただし、氷結、結露しないこと)
使用湿度範囲5~85%RH
質量約20g
取りつけ方法ソケット
適用ソケットP2RFZ-05/ P2RFZ-05-E/ P2RF-05-PU/ P2R-057P/ P2R-05A/ P2R-05P
  • 外形図

外形図

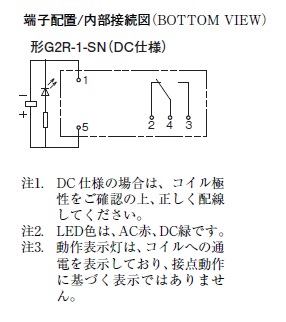

  • 端子配置/内部接続

端子配置/内部接続

  • 特性図

開閉容量
