直流2線式(PURコード/自己診断出力機能付き)/交流2線式/交流直流2線式
検出ヘッドサイズ |
M30 |
---|---|
タイプ |
円柱型(ネジつき)、シールドタイプ |
電源の種類 |
直流2線式 |
検出距離 |
10mm ±10% |
設定距離 |
0~8mm |
動作モード |
NO |
情報更新 : 2024/02/05
検出ヘッドサイズ | M30 |
---|---|
タイプ | 円柱型(ネジつき)、シールドタイプ |
電源の種類 | 直流2線式 |
検出距離 | 10mm ±10% |
設定距離 | 0~8mm |
応差 | 検出距離の10%以下 |
検出可能物体 | 磁性金属(非磁性金属は検出距離が低下します) |
標準検出物体 | 鉄30×30×1mm |
応答周波数 | 400Hz |
電源電圧 | DC12~24V リップル(p-p) 10%以下 |
使用電圧範囲 | DC10~30V UL認証品として使用時: DC12~24V |
漏れ電流 | 0.8mA以下 |
制御出力(開閉容量) | 3~100mA |
表示灯 | 動作表示灯(赤)、設定表示灯(緑) |
動作モード | NO |
極性 | 有極性 |
自己診断出力機能 | 診断出力50mA (遅れ時間: 0.3~1s) |
保護回路 | 負荷短絡保護 サージ吸収 |
使用温度範囲 | -25~70℃(ただし、氷結、結露しないこと) |
保存温度範囲 | -40~85℃(ただし、氷結、結露しないこと) |
使用湿度範囲 | 35~95%RH (ただし、結露しないこと) |
保存湿度範囲 | 35~95%RH (ただし、結露しないこと) |
温度の影響 | -25~+70℃の温度範囲内で、23℃時の検出距離の±10%以内 |
電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±1%以内 |
絶縁抵抗 | 充電部一括とケース間: 50MΩ以上(DC500Vメガにて) |
耐電圧 | 充電部一括とケース間: AC1000V 50/60Hz 1min |
耐振動 | 耐久: 10~55Hz 複振幅 1.5mm X、Y、Z各方向 2h |
耐衝撃 | 耐久: 1000m/s2 X、Y、Z各方向 10回 |
保護構造 | IEC: IP67 |
接続方式 | M12コネクタタイプ |
質量 | 梱包状態: 約90g |
材質 | ケース: 黄銅 ニッケルメッキ 検出面: ポリブチレンテレフタレート (PBT) コード: - 締めつけナット: 黄銅 ニッケルメッキ 歯付座金: 鉄 亜鉛メッキ |
付属品 | 取扱説明書、締付ナット、歯付座金 |
情報更新 : 2024/02/05
情報更新 : 2024/02/05

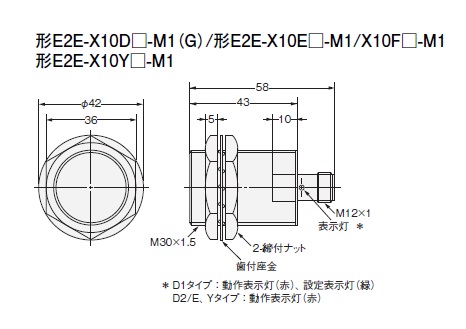

外形図
情報更新 : 2024/02/05
情報更新 : 2024/02/05
出力段回路図
タイムチャート
情報更新 : 2024/02/05
情報更新 : 2024/02/05
相互干渉
A: 100mm以上、B: 70mm以上
情報更新 : 2024/02/05
情報更新 : 2024/02/05
周囲金属の影響
l: 0mm以上、φd: 30mm以上、D: 0mm以上、m: 40mm以上、n: 45mm以上
情報更新 : 2024/02/05
情報更新 : 2024/02/05
検出物体の大きさと材質による影響
検出領域
残留電圧特性
情報更新 : 2024/02/05
商品形式 | 商品概要 | CADダウンロード |
---|---|---|
E2E-X10D1S-M1 | 近接センサ, 円柱型(ネジつき), 検出距離: 10mm, シールドタイプ, 直流2線式, NO, 自己診断出力機能, M12コネクタタイプ, 有極性 | ダウンロード |
XS2F-D421-D80-F | 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 2m | ダウンロード |
XS2F-D421-G80-F | 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, ストレート, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 5m | ダウンロード |
XS2F-D422-D80-F | 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, L形, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 2m | ダウンロード |
XS2F-D422-G80-F | 丸型防水コネクタ(M12ねじ式), ケーブル付コネクタ ソケット片側コネクタ, DC用, 4極, 金めっき, L形, 配線 ①茶 ②白 ③青 ④黒, 難燃性、PVCロボットケーブル, 5m | ダウンロード |
