電力監視機器とは、省エネ活動を支援するための電力量を計測する機器です。ここでは電力監視機器の用語を解説します。

概要	用語解説
参考資料

●電力と電力量

電力とは、電気にどれだけの仕事ができるかを示すもので、電気が1秒間にする仕事の量のことです。
電力（ワット）＝電圧（ボルト）×電流（アンペア）
W＝V×I
単位はワット（W）です。

電力量とは、電気がどれだけの仕事をしたか、使ったエネルギーの量になります。
電力（W）×時間（h）で計算されます。
単位はワットアワー（Wh）です。
例）
1kWh＝100V×10A×1時間
10kWh＝100V×100A×1時間

＜発電のしくみ＞

なぜ、交流なのか？

●交流

交流とは、電圧が時間に沿って電圧交互に変化するもので、1秒間に何回1サイクルの波形が繰り返されたかを表したのが周波数で、単位はヘルツ（Hz）で表します。
日本国内では、東日本は50Hz、西日本は60Hzの交流が使用されています。

●三相交流

三相交流とは、電流または電圧の位相を互いに120度ずらした3系統の単相交流を組み合わせた交流です。
三相交流電源は主に交流電動機の駆動に用いられることから、電力会社などでは動力と呼びます。
これに対し、単相交流電源を電灯と呼びます。

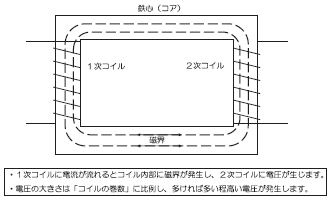

●変圧器（トランス）

変圧器（トランス）とは、電圧を上げたり、下げたりするものです。

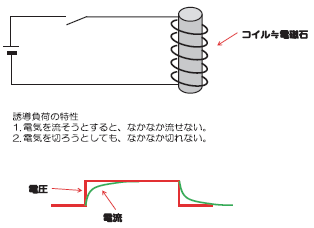

●誘導負荷

誘導負荷とは、電線をコイル状に巻き付けた負荷のことで、モータが代表的な例です。

●皮相電力

ボルトアンペア（VA）

電圧（V）と電流（A）の積で算出します。
皮相電力は、単純に電圧と電流を掛けた値のことです。

●有効電力

ワット（W）

実際に仕事をし、エネルギーとして消費された電力のことです。
通常ご家庭で使用する交流の電気には、皮相電力（VA）と有効電力（W）があります。有効電力は、皮相電力に力率を掛けた値です。

●無効電力

バール（VAR）

何の仕事もせずに、電源と負荷の間を行き来している電力のことです。

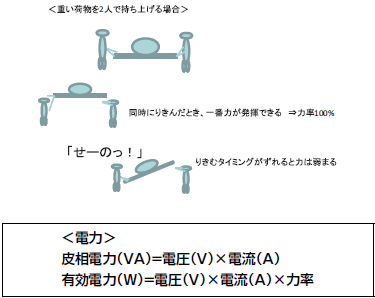

●力率

有効電力と無効電力があり、この有効電力の割合のことです。電気の使用効率のようなものです。
