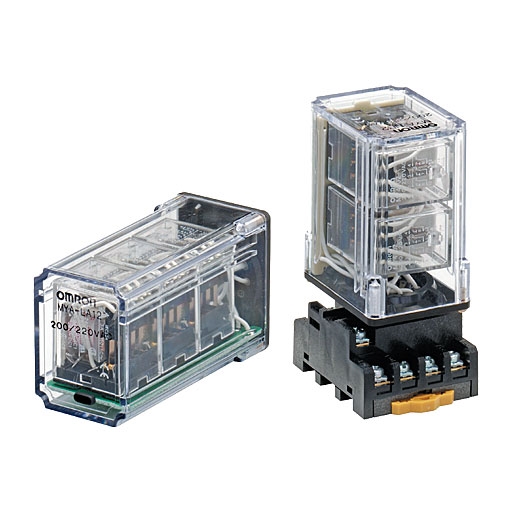

定格

操作コイル

定格電圧（V） 定格電流（mA） コイル抵抗
（Ω）		 コイルインダクタンス（H） 動作電圧
（V）		 復帰電圧
（V）		 最大許容
電圧（V）		 消費電力
（VA、W）
50Hz 60Hz 鉄片開放時 鉄片動作時
AC 24 53.8 46 ―― 0.69 1.30 80%以下
＊1		 30%以上
＊2		 110% 約1.0～約1.2
（60Hz）
100/110 11.7/12.9 10/11 14.54 24.6 約0.9～約1.1
（60Hz）
200/220 6.2/6.8 5.3/5.8 54.75 94.07
DC 12 72.7 165 0.73 1.37 10%以上
＊3		 約0.9
24 36.3 662 3.20 5.72
48 17.6 2,725 10.60 21.00
100/110 8.7/9.6 11,440 45.60 86.20

注1. 定格電流、コイル抵抗はコイル温度が＋23℃における値で、公差はAC定格電流＋15％、－20％、DCコイル抵抗±15％です。
注2. 動作特性はコイル温度が＋23℃における値です。
注3. 定格電流、消費電力、コイル抵抗は内蔵リレー1個の値であり、電源の容量を算出されるときは内蔵リレーが2～3個ですから、
定格電流、消費電力は2～3倍、コイル抵抗は1/2～1/3と考えてください。
＊1. 商品個々のばらつきがあり、実力値は80％以下に推移しています。確実に動作させるためには、定格の80％以上を印加してください。
＊2. 商品個々のばらつきがあり、実力値は30％以上に推移しています。確実に復帰させるためには、定格の30％以下を印加してください。
＊3. 商品個々のばらつきがあり、実力値は10％以上に推移しています。確実に復帰させるためには、定格の10％以下を印加してください。

開閉部（接点部）

負荷 抵抗負荷 誘導負荷
（cosΦ =0.4、L/R=7ms）
接触機構 シングル
接点材質 Ag
定格負荷 AC 220V 3A、DC 24V 3A AC 220V 0.8A、DC 24V 1.5A
定格通電電流 3A
接点電圧の最大値 AC 250V、DC 125V
接点電流の最大値 3A
開閉容量の最大値（参考値） 660VA 72W 176VA 36W
故障率 P水準（参考値＊） DC 5V 1mA

＊この値は開閉ひん度120回/minにおける値です。

性能

接触抵抗 ＊1 50mΩ以下
動作時間 ＊2 20ms以下
復帰時間 ＊2 20ms以下
最大開閉ひん度 1,800回/h（定格負荷）
絶縁抵抗 ＊3 100MΩ以上
耐電圧 異極間 AC1,000V 50/60Hz 1min
振動 耐久 10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
誤動作 10～55～10Hz 片振幅0.5mm（複振幅1.0mm）
衝撃 耐久 1,000m/s2
誤動作 200m/s2
耐久性 機械的 AC用：5,000万回以上
DC用：1億回以上（開閉ひん度18,000回/h）
電気的 ＊4 20万回以上（定格負荷、開閉ひん度1,800回/h）
使用周囲温度 −10～＋40°C（ただし、氷結および結露しないこと）
使用周囲湿度 5～85％RH
質量 約100～150g

注. 上記は初期における値です。
　　接触抵抗は1接点あたりの値です。
＊1. 測定条件：DC5V 1A電圧降下法による。
＊2. 測定条件：定格操作電圧印加時、接点バウンス含まず。
　　 周囲温度条件：＋23℃
＊3. 測定条件：DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定。
＊4. 周囲温度条件：＋23℃
