2009/03 受注終了

MK（スーパーMK）

小形パワーリレー

MK（スーパーMK）

形MKの高容量形オクタルピンタイプのパワーリレー

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2012/11/21

定格

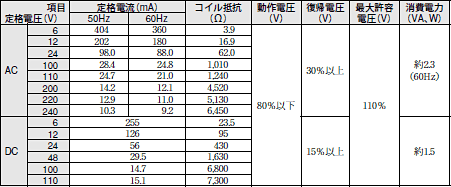

操作コイル

MK（スーパーMK） 定格/性能 2

注1. 定格電流、コイル抵抗はコイル温度が+23℃における値で、公差はAC定格電流+15％、－20％、DCコイル抵抗±15％です。
注2. 動作特性はコイル温度が+23℃における値です。
注3. 最大許容電圧はリレーコイル操作電源の電圧許容変動範囲の最大値で、周囲温度が+23℃における値です。
　　　 連続許容ではありません。

開閉部（接点部）

MK（スーパーMK） 定格/性能 3

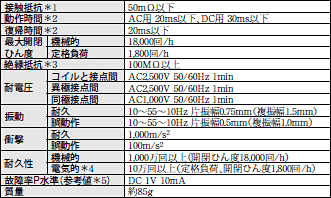

性能

MK（スーパーMK） 定格/性能 4

注. 上記は初期における値です。
＊1. 測定条件：DC5V 1A電圧降下法による。
＊2. 測定条件：定格操作電圧印加時、接点バウンス含まず。
　　　周囲温度条件：＋23℃
＊3. 測定条件：DC500V絶縁抵抗計にて耐電圧の項と同じ箇所を測定。
＊4. 周囲温度条件：＋23℃
＊5. この値は開閉ひん度60回/minにおける値です。

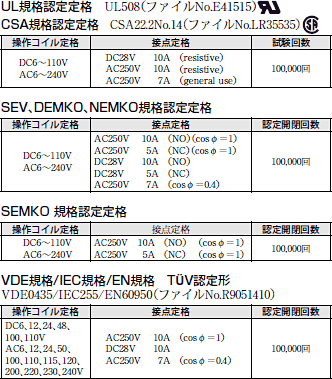

海外規格認定形

UL、CSA、SEV、DEMKO、NEMKO、SEMKO、VDE/IEC（TÜV認定）規格認定品を揃えています。
対象形式は、カタログの「■構成」をご参照ください。
海外規格の認定定格値は個別に定める推能値とは異なりますので、必ず仕様をご確認の上、ご使用ください。

MK（スーパーMK） 定格/性能 5
