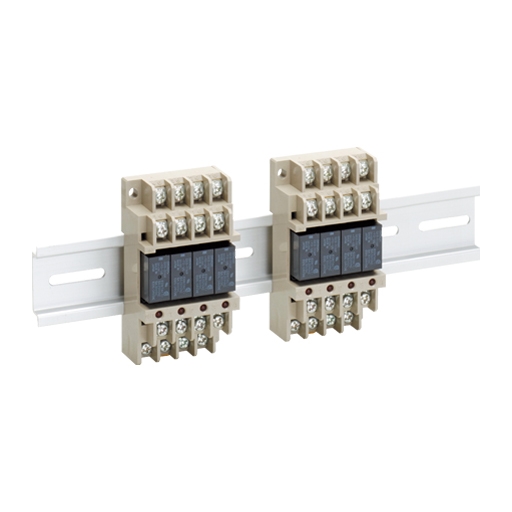

定格
操作コイル（形G6Bリレー1点当り）
|
定格電圧 （V） |
定格電流 （mA） |
コイル抵抗 （Ω） |
動作電圧 （V） |
復帰電圧 （V） |
最大許容 （V） |
消費電力 （mW） |
|
|---|---|---|---|---|---|---|---|
| DC | 5 | 35.5（43.4） | 125 | 80％以下 | 10％以上 | 130% | 約200 |
| 12 | 19.1 | 720 | |||||
| 24 | 10.7（10.3） | 2,880 | |||||
注1. 定格電流、コイル抵抗はコイル温度が＋23℃における値で、公差は±10％です。
注2. 動作特性はコイル温度が＋23℃における値です。
注3. 最大許容電圧はリレーコイル操作電源の電圧許容変動範囲の最大値です。連続許容ではありません。
注4. コイルサージ吸収用ダイオードは、品番S5688J 相当品を使用しています。（逆耐電圧600V、順方向電流1A）
注5. （ ）内は、形G6B-4FB1ND、-4FPNDの値です。
注6. 定格電流はターミナルのLED電流を含みます。
開閉部（接点部）
| 分類 | -4（基準形）、-47（高耐久性形） | -48（高信頼性形） | ||
|---|---|---|---|---|
| 負荷 | 抵抗負荷
（cosΦ ＝1） |
誘導負荷
（cosΦ ＝0.4、 L/R＝7ms） |
抵抗負荷
（cosΦ ＝1） |
誘導負荷
（cosΦ ＝0.4、 L/R＝7ms） |
| 定格負荷 | AC 250V 5A
DC 30V 5A |
AC 250V 2A
DC 30V 2A |
AC 250V 2A
DC 30V 2A |
AC 250V 0.5A
DC 30V 0.5A |
| 定格通電電流 | 5A | 2A | ||
| 接点電圧の最大値 | AC 380V DC 125V | |||
| 接点電流の最大値 | 5A | 2A | 2A | 0.5A |
| 開閉容量の最大値（参考値） | 1,250VA、 150W | 500VA、60W | 500VA、60W | 125VA、15W |
性能（形G6Bリレー1点当り）
| 形式 | -4（基準形）、 -47（高耐久性形） | -48（高信頼性形） | |
|---|---|---|---|
| 接触抵抗 ＊1 | 100mΩ以下 | ||
| 動作時間（実力値） ＊2 | 10ms以下（約3ms） | ||
| 復帰時間（実力値） ＊2 | 15ms以下（約4ms） | ||
| 絶縁抵抗 | 1,000MΩ以上（DC 500Vメガにて） | ||
| 耐電圧 | 同極接点間 | AC 1,000V 50/60Hz 1min | |
| 異極接点間 | AC 2,000V 50/60Hz 1min | ||
| 接点・コイル間 | AC 2,000V 50/60Hz 1min | ||
| 異極コイル間 | AC 250V 50/60Hz 1min | ||
| 振動 | 耐久 | 10～55～10Hz 片振幅 0.75mm（複振幅1.5mm） | |
| 誤動作 | 10～55～10Hz 片振幅 0.75mm（複振幅1.5mm） | ||
| 衝撃 | 耐久 | 1,000m/s2 | |
| 誤動作 | 100m/s2 | ||
| 耐久性 | 機械的 | 5,000万回以上（開閉ひん度18,000回/h） | |
| 電気的 ＊2 | 10万回以上（定格負荷、開閉ひん度1,800回/h）
高耐久性形は2Aでは50万回、5Aでは10万回 |
||
| 故障率P水準（参考値 ＊3） | DC 5V 10mA | DC 1V 1mA | |
| 使用周囲温度 | -25～+55℃（ただし、氷結しないこと） | ||
| 保管温度 | -25～+55℃（ただし、氷結しないこと） | ||
| 使用周囲湿度 | 45～85%RH | ||
| 質量 | 約75g | ||
注. 上記は初期における値です。
＊1. 測定条件：DC 5V 1A
＊2. 周囲温度条件：＋23℃
＊3. この値は開閉ひん度120回/minにおける値です。
