XW2B(スタンダードタイプ)

コネクタ端子台変換ユニット(スタンダードタイプ)

XW2B(スタンダードタイプ)

コネクタと端子台の変換を容易にし、制御盤内の省配線を実現

形XW2B-20/-34/-40/-50G/-50Y4/-60は2023年3月受注終了

※ Web特別価格提供品

(単位:mm)

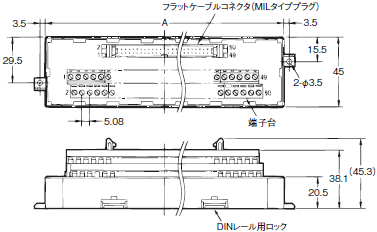

フラットケーブルコネクタタイプ(M3ねじ端子台つき)

形XW2B-□□G4

XW2B(スタンダードタイプ) 外形寸法 2

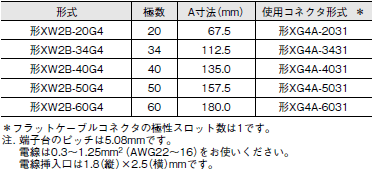

寸法表

XW2B(スタンダードタイプ) 外形寸法 3

フラットケーブルコネクタタイプ(M3.5ねじ端子台つき)

形XW2B-□□G5

XW2B(スタンダードタイプ) 外形寸法 5

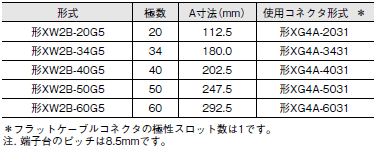

寸法表

XW2B(スタンダードタイプ) 外形寸法 6

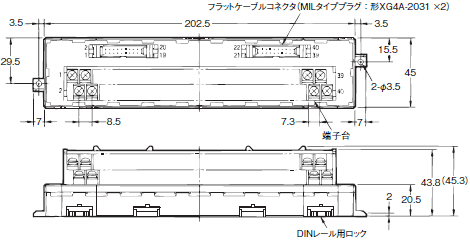

ツインコネクタタイプ(M3.5ねじ端子台つき)

形XW2B-40G5-T

XW2B(スタンダードタイプ) 外形寸法 8

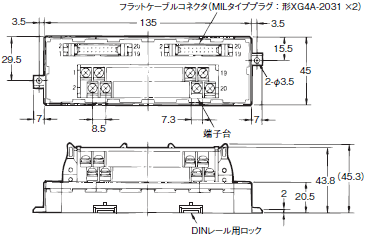

デイジーチェーンタイプ(M3.5ねじ端子台つき)

形XW2B-20G5-D

XW2B(スタンダードタイプ) 外形寸法 10

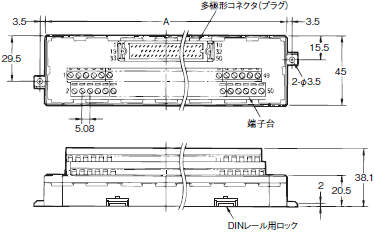

多極角形コネクタプラグタイプ(M3ねじ端子台つき)

形XW2B-□□Y4

XW2B(スタンダードタイプ) 外形寸法 12

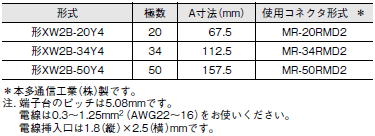

寸法表

XW2B(スタンダードタイプ) 外形寸法 13

多極角形コネクタプラグタイプ(M3.5ねじ端子台つき)

形XW2B-50Y5

XW2B(スタンダードタイプ) 外形寸法 15

寸法表

XW2B(スタンダードタイプ) 外形寸法 16

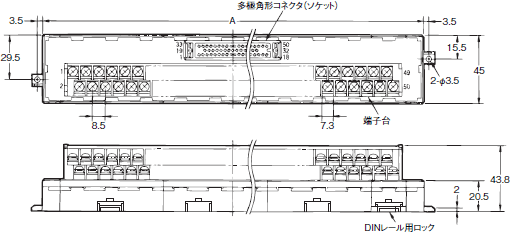

多極角形コネクタソケットタイプ(M3.5ねじ端子台つき)

形XW2B-□□X5

XW2B(スタンダードタイプ) 外形寸法 18

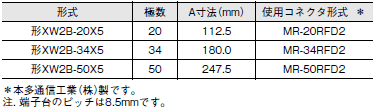

寸法表

XW2B(スタンダードタイプ) 外形寸法 19

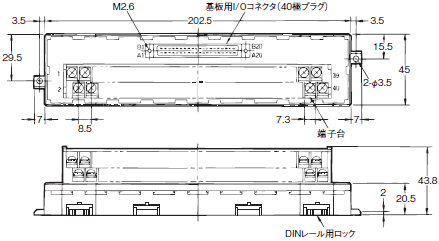

基板用I/Oコネクタタイプ(M3.5ねじ端子台つき)

形XW2B-40F5-P

XW2B(スタンダードタイプ) 外形寸法 21

寸法表

XW2B(スタンダードタイプ) 外形寸法 22
