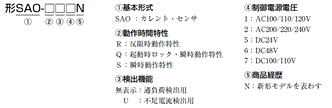

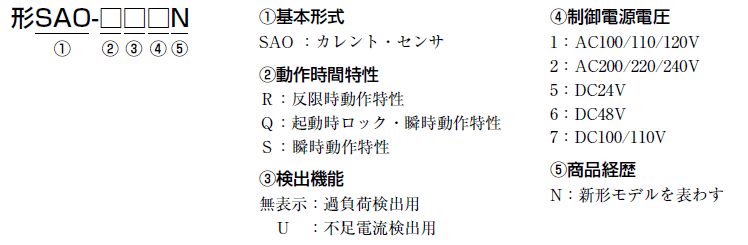

形式構成
形式基準
種類
本体
| 動作要素 | 過負荷検出用 | 不足電流検出用 | |||
|---|---|---|---|---|---|
| 動作特性 | 反限時動作形 | 起動時ロック・瞬時動作形 | 瞬時動作形 | 瞬時動作形 | |
| 外観 | 制御電源電圧 | 形式 | 形式 | 形式 | 形式 |
プラグイン形
 |
AC100/110/120V | 形SAO-R1N | 形SAO-Q1N | 形SAO-S1N | 形SAO-SU1N |
| AC200/220/240V | 形SAO-R2N | 形SAO-Q2N | 形SAO-S2N | 形SAO-SU2N | |
| DC24V | 形SAO-R5N | 形SAO-Q5N | 形SAO-S5N | 形SAO-SU5N | |
| DC48V | 形SAO-R6N | 形SAO-Q6N | 形SAO-S6N | 形SAO-SU6N | |
| DC100/110V | 形SAO-R7N | 形SAO-Q7N | 形SAO-S7N | 形SAO-SU7N | |
注. 復帰方式は全タイプ、自動復帰方式です。
関連機器（別売）
カレント・コンバータ
| 形式 | 適用電流範囲 |
|---|---|
| 形SET-3A | 1～80A |
| 形SET-3B | 64～160A |
ソケット
| 種類 | 形式 |
|---|---|
| 表面接続ソケット | 形8PFA1 |
