※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

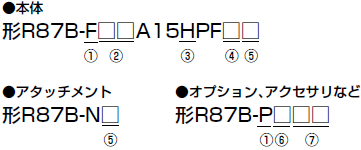

形式構成

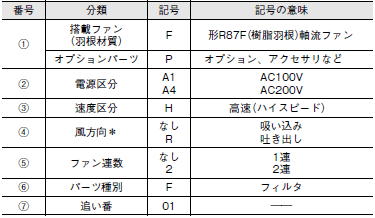

形式基準表

R87B 種類/価格 2

種類/標準価格

タイプ ファン搭載数 形式 付属品 標準価格(¥)
樹脂羽根
高速
1 R87B-FA□A15HPF(R) フィルタ
フィンガーガード
プラグコード
取りつけねじ
11,800
2 R87B-FA□A15HPF(R)2 19,500
3 R87B-FA□A15HPF(R)3 27,000
樹脂羽根
低速
1 R87B-FA□A15LPF(R) 11,800
2 R87B-FA□A15LPF(R)2 19,500
3 R87B-FA□A15LPF(R)3 27,000
金属羽根
高速
1 R87B-TA□A15HPF(R) 12,500
2 R87B-TA□A15HPF(R)2 21,000
3 R87B-TA□A15HPF(R)3 28,800
金属羽根
中速
1 R87B-TA□A15MPF(R) 12,500
2 R87B-TA□A15MPF(R)2 21,000
3 R87B-TA□A15MPF(R)3 28,800
アタッチメント 1用 R87B-N フィルタ
フィンガーガード
取りつけねじ
8,500
2用 R87B-N2 13,000
3用 R87B-N3 17,000
交換用フィルタ 共用 R87B-PF01 2枚入り 900

R87B-□A□A15□PF(R) ボックスファン1連タイプ

*ノミナル値を示します。

風方向(吸い込み)

項目 定格電圧
(V)
許容電圧
変動範囲
(%)
周波数
(Hz)
定格回転数
(r/min)*
最大風量
(m3/min)*
最大静圧
(Pa)*
騒音
(dB)*
質量 標準価格
(¥)
形式 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
R87B-FA1A15HPF AC100V 定格電圧の
85~110%
50/60 2700 3100 1.3 1.5 86 85 49 52 約1,120g 11,800
R87B-FA3A15HPF AC115V
R87B-FA4A15HPF AC200V
R87B-FA6A15HPF AC230V
R87B-FA1A15LPF AC100V 定格電圧の
85~110%
50/60 2100 2200 0.9 1.0 43 42 42 43
R87B-FA3A15LPF AC115V
R87B-FA4A15LPF AC200V
R87B-FA6A15LPF AC230V
R87B-TA1A15HPF AC100V 定格電圧の
85~110%
50/60 2700 3000 1.1 1.3 70 63 45 48 約1,150g 12,500
R87B-TA3A15HPF AC115V
R87B-TA4A15HPF AC200V
R87B-TA6A15HPF AC230V
R87B-TA1A15MPF AC100V 定格電圧の
85~110%
50/60 2400 2700 0.8 0.9 41 40 41 44
R87B-TA3A15MPF AC115V
R87B-TA4A15MPF AC200V
R87B-TA6A15MPF AC230V

風方向(吐き出し)

項目 定格電圧
(V)
許容電圧
変動範囲
(%)
周波数
(Hz)
定格回転数
(r/min)*
最大風量
(m3/min)*
最大静圧
(Pa)*
騒音
(dB)*
質量 標準価格
(¥)
形式 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
R87B-FA1A15HPFR AC100V 定格電圧の
85~110%
50/60 2700 3100 1.3 1.5 86 85 49 52 約1,120g 11,800
R87B-FA3A15HPFR AC115V
R87B-FA4A15HPFR AC200V
R87B-FA6A15HPFR AC230V
R87B-FA1A15LPFR AC100V 定格電圧の
85~110%
50/60 2100 2200 0.9 1.0 43 42 42 43
R87B-FA3A15LPFR AC115V
R87B-FA4A15LPFR AC200V
R87B-FA6A15LPFR AC230V
R87B-TA1A15HPFR AC100V 定格電圧の
85~110%
50/60 2700 3000 1.1 1.3 70 63 45 48 約1,150g 12,500
R87B-TA3A15HPFR AC115V
R87B-TA4A15HPFR AC200V
R87B-TA6A15HPFR AC230V
R87B-TA1A15MPFR AC100V 定格電圧の
85~110%
50/60 2400 2700 0.8 0.9 41 40 41 44
R87B-TA3A15MPFR AC115V
R87B-TA4A15MPFR AC200V
R87B-TA6A15MPFR AC230V

・表のデータは、フィルタおよびカバーを装着した状態で測定したものです。
・搭載軸流ファン単体のデータは、当社軸流ファンカタログをご覧ください。
・搭載軸流ファンの形式は、ボックスファンの形式から次のように知ることができます。

R87B-FA1A15HPF→形R87F-A1A15HP
このように、ボックスファンの形式から下線部を取り出せば搭載ファンの形式がわかります。

R87B-□A□A15□PF(R)2 ボックスファン2連タイプ

*ノミナル値を示します。

風方向(吸い込み)

項目 定格電圧
(V)
許容電圧
変動範囲
(%)
周波数
(Hz)
定格回転数
(r/min)*
最大風量
(m3/min)*
最大静圧
(Pa)*
騒音
(dB)*
質量 標準価格
(¥)
形式 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
R87B-FA1A15HPF2 AC100V 定格電圧の
85~110%
50/60 2700 3100 2.6 3.0 82 45 55 56 約1,800g 19,500
R87B-FA3A15HPF2 AC115V
R87B-FA4A15HPF2 AC200V
R87B-FA6A15HPF2 AC230V
R87B-FA1A15LPF2 AC100V 定格電圧の
85~110%
50/60 2100 2200 2.0 2.1 44 42 45 46
R87B-FA3A15LPF2 AC115V
R87B-FA4A15LPF2 AC200V
R87B-FA6A15LPF2 AC230V
R87B-TA1A15HPF2 AC100V 定格電圧の
85~110%
50/60 2700 3000 2.5 2.9 68 63 49 52 約1,800g 21,000
R87B-TA3A15HPF2 AC115V
R87B-TA4A15HPF2 AC200V
R87B-TA6A15HPF2 AC230V
R87B-TA1A15MPF2 AC100V 定格電圧の
85~110%
50/60 2400 2700 1.6 1.8 41 43 44 47
R87B-TA3A15MPF2 AC115V
R87B-TA4A15MPF2 AC200V
R87B-TA6A15MPF2 AC230V

風方向(吐き出し)

項目 定格電圧
(V)
許容電圧
変動範囲
(%)
周波数
(Hz)
定格回転数
(r/min)*
最大風量
(m3/min)*
最大静圧
(Pa)*
騒音
(dB)*
質量 標準価格
(¥)
形式 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
R87B-FA1A15HPFR2 AC100V 定格電圧の
85~110%
50/60 2700 3100 2.6 3.0 82 45 55 56 約1,800g 19,500
R87B-FA3A15HPFR2 AC115V
R87B-FA4A15HPFR2 AC200V
R87B-FA6A15HPFR2 AC230V
R87B-FA1A15LPFR2 AC100V 定格電圧の
85~110%
50/60 2100 2200 2.0 2.1 44 42 45 46
R87B-FA3A15LPFR2 AC115V
R87B-FA4A15LPFR2 AC200V
R87B-FA6A15LPFR2 AC230V
R87B-TA1A15HPFR2 AC100V 定格電圧の
85~110%
50/60 2700 3000 2.5 2.9 68 63 49 52 約1,800g 21,000
R87B-TA3A15HPFR2 AC115V
R87B-TA4A15HPFR2 AC200V
R87B-TA6A15HPFR2 AC230V
R87B-TA1A15MPFR2 AC100V 定格電圧の
85~110%
50/60 2400 2700 1.6 1.8 41 43 44 47
R87B-TA3A15MPFR2 AC115V
R87B-TA4A15MPFR2 AC200V
R87B-TA6A15MPFR2 AC230V

・表のデータは、フィルタおよびカバーを装着した状態で測定したものです。
・搭載軸流ファン単体のデータは、当社軸流ファンカタログをご覧ください。
・搭載軸流ファンの形式は、ボックスファンの形式から次のように知ることができます。

R87B-FA1A15HPF→形R87F-A1A15HP
このように、ボックスファンの形式から下線部を取り出せば搭載ファンの形式がわかります。

R87B-□A□A15□PF(R)3 ボックスファン3連タイプ

*ノミナル値を示します。

風方向(吸い込み)

項目 定格電圧
(V)
許容電圧
変動範囲
(%)
周波数
(Hz)
定格回転数
(r/min)*
最大風量
(m3/min)*
最大静圧
(Pa)*
騒音
(dB)*
質量 標準価格
(¥)
形式 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
R87B-FA1A15HPF3 AC100V 定格電圧の
85~110%
50/60 2700 3100 3.9 4.5 82 60 56 58 約2,700g 27,000
R87B-FA3A15HPF3 AC115V
R87B-FA4A15HPF3 AC200V
R87B-FA6A15HPF3 AC230V
R87B-FA1A15LPF3 AC100V 定格電圧の
85~110%
50/60 2100 2200 2.9 3.1 40 39 47 48
R87B-FA3A15LPF3 AC115V
R87B-FA4A15LPF3 AC200V
R87B-FA6A15LPF3 AC230V
R87B-TA1A15HPF3 AC100V 定格電圧の
85~110%
50/60 2700 3000 3.8 4.0 68 63 50 53 約2,800g 28,800
R87B-TA3A15HPF3 AC115V
R87B-TA4A15HPF3 AC200V
R87B-TA6A15HPF3 AC230V
R87B-TA1A15MPF3 AC100V 定格電圧の
85~110%
50/60 2400 2700 2.4 2.8 41 40 45 48
R87B-TA3A15MPF3 AC115V
R87B-TA4A15MPF3 AC200V
R87B-TA6A15MPF3 AC230V

風方向(吐き出し)

項目 定格電圧
(V)
許容電圧
変動範囲
(%)
周波数
(Hz)
定格回転数
(r/min)*
最大風量
(m3/min)*
最大静圧
(Pa)*
騒音
(dB)*
質量 標準価格
(¥)
形式 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
R87B-FA1A15HPFR3 AC100V 定格電圧の
85~110%
50/60 2700 3100 3.9 4.5 82 60 56 58 約2,700g 27,000
R87B-FA3A15HPFR3 AC115V
R87B-FA4A15HPFR3 AC200V
R87B-FA6A15HPFR3 AC230V
R87B-FA1A15LPFR3 AC100V 定格電圧の
85~110%
50/60 2100 2200 2.9 3.1 40 39 47 48
R87B-FA3A15LPFR3 AC115V
R87B-FA4A15LPFR3 AC200V
R87B-FA6A15LPFR3 AC230V
R87B-TA1A15HPFR3 AC100V 定格電圧の
85~110%
50/60 2700 3000 3.8 4.0 68 63 50 53 約2,800g 28,800
R87B-TA3A15HPFR3 AC115V
R87B-TA4A15HPFR3 AC200V
R87B-TA6A15HPFR3 AC230V
R87B-TA1A15MPFR3 AC100V 定格電圧の
85~110%
50/60 2400 2700 2.4 2.8 41 40 45 48
R87B-TA3A15MPFR3 AC115V
R87B-TA4A15MPFR3 AC200V
R87B-TA6A15MPFR3 AC230V

・表のデータは、フィルタおよびカバーを装着した状態で測定したものです。
・搭載軸流ファン単体のデータは、当社軸流ファンカタログをご覧ください。
・搭載軸流ファンの形式は、ボックスファンの形式から次のように知ることができます。

R87B-FA1A15HPF→形R87F-A1A15HP
このように、ボックスファンの形式から下線部を取り出せば搭載ファンの形式がわかります。

R87B-N アタッチメント/R87B-PF 交換用フィルタ

オプションパーツ
形R87B-N□(アタッチメント)

形式 タイプ 質量 標準価格(¥)
R87B-N 一連 約570g 8,500
R87B-N2 二連 約1,100g 13,000
R87B-N3 三連 約1,700g 17,000

形R87B-PF01(交換用フィルタ)

形式 枚数 質量(g/枚) 標準価格(¥)
R87B-PF01 2枚 6 900
