(単位:mm)

外形寸法

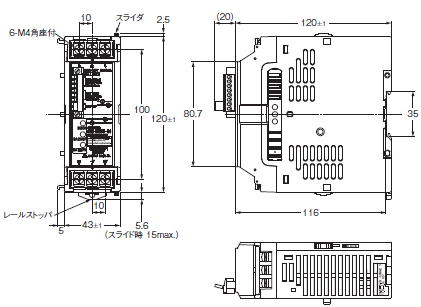

本体

DCバックアップブロック(本体)
形S8T-DCBU-01

S8T-DCBU-01 外形寸法 3

バスラインコネクタ
形S8T-BUS03

S8T-DCBU-01 外形寸法 4

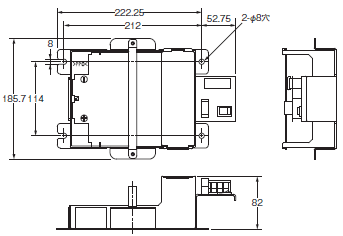

バッテリホルダ
形S82Y-TS01

S8T-DCBU-01 外形寸法 5

レール取りつけ用別売品

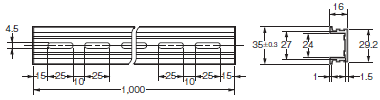

支持レール(アルミ製)
形PFP-100N
形PFP-50N

S8T-DCBU-01 外形寸法 7

支持レール(アルミ製)
形PFP-100N2

S8T-DCBU-01 外形寸法 8

止め金具(エンドプレート)
形PFP-M

S8T-DCBU-01 外形寸法 9

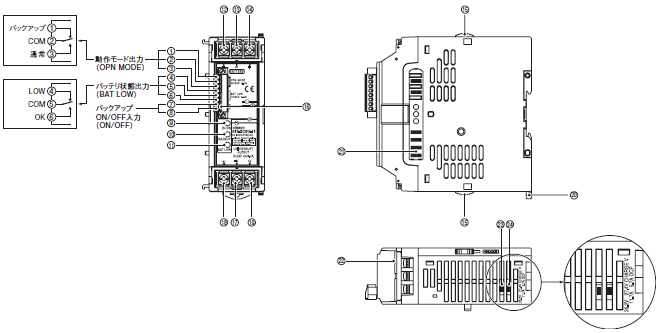

各部の名称

DCバックアップブロック(本体)
形S8T-DCBU-01

S8T-DCBU-01 外形寸法 11

(1)バックアップ:動作モード出力リレー
(2)COM:動作モード出力リレー
(3)通常:動作モード出力リレー
(4)LOW:バッテリ状態出力リレー
(5)COM:バッテリ状態出力リレー
(6)OK:バッテリ状態出力リレー
(7)ON/OFF:バックアップON/OFF入力
(8)GND:バックアップON/OFF入力
(9)出力表示灯(DC ON:緑)
(10)バックアップ状態表示灯(BUCKUP:赤)
(11)バッテリ状態表示灯(BAT LOW:赤)
(12)バッテリ接続端子(-)

(13)NC
(14)バッテリ接続端子(+)
(15)スライダ
(16)短絡片
(17)直流出力端子(-V)
(18)NC
(19)直流出力端子(+V)
(20)レールストッパ
(21)バスラインコネクタ接続部
(22)端子カバー
(23)充電電圧切替スイッチ
(24)過電流保護動作点切替スイッチ

バスラインコネクタ
形S8T-BUS03

S8T-DCBU-01 外形寸法 14

①セレクタ
(GR)バスラインコネクタ端子
③NC
④直流(+V)バスラインコネクタ端子
⑤直流(-V)バスラインコネクタ端子

バッテリホルダ
形S82Y-TS01

S8T-DCBU-01 外形寸法 15

①バッテリトレイ
②ヒューズ
③端子台
④スイッチ
⑤バッテリA(別売)
⑥バッテリB(別売)
⑦保護カバー
