定格／性能
| 容量 | 30W | 60W | 100W | 150W | ||
|---|---|---|---|---|---|---|
| 効率（TYP） | 74～83%（仕様により異なります） | |||||
| 期待寿命 | 15年以上（定格入力電圧、負荷率50%、周囲温度＋40℃標準取付にて） | |||||
|
入力 条件 |
電圧範囲 | AC | 85～132V/170～264V切替式 | |||
| DC | 不可 | |||||
| 周波数 | 50/60Hz（47～450Hz） | |||||
| 電流 ＊1 | AC100V入力時 | 0.95A以下 | 1.5A以下 | 2.5A以下 | 3.5A以下 | |
| AC200V入力時 | 0.6A以下 | 0.8A以下 | 1.4A以下 | 2.1A以下 | ||
|
リーク 電流 ＊1 |
AC100V入力時 | 0.5mA以下 | ||||
| AC200V入力時 | 1mA以下 | |||||
|
突入電流 ＊1 （25℃、コールド スタートにて） |
AC100V入力時 | 15A以下 | ||||
| AC200V入力時 | 30A以下 | |||||
| ノイズフィルタ | 有 | |||||
|
出力 特性 |
定電圧精度 | 2%以下（入力変動、負荷変動、温度変動の組み合わせにて） | ||||
| 電圧可変範囲 ＊2 | ±10%（V.ADJにて可変可能） | |||||
| リップルノイズ電圧 ＊1 | 1%（p-p）以下 | |||||
| 入力変動 | 0.3%以下（入力AC85～132V/170～264V、100%負荷にて） | |||||
| 負荷変動 | 0.4%以下（定格入力電圧、0～100%負荷にて） | |||||
| 温度変動 | 0.02%/℃以下（0～＋55℃定格入出力にて） | |||||

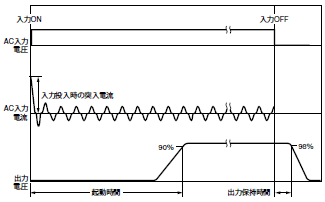

| 起動時間 | 300ms以下（定格入出力にて出力電圧90%までの立上り） | |||||
| 出力保持時間 ＊1 | 20ms以上 | |||||
|
付属 機能 |
過電流保護 ＊3、＊4 | 定格負荷電流の105%以上、逆L垂下形、自動復帰 （ただし、5s以上継続で出力しゃ断、入力再投入復帰） |
||||
| 過電圧保護 ＊3 | しゃ断形、入力再投入復帰 | |||||
| リモートセンシング | 有 | |||||
| リモートコントロール | 有 | |||||
| 並列運転 | 不可 | 可 | ||||
| その他 | 使用周囲温度 | ディレーティング曲線参照（ただし、結露および氷結しないこと） | ||||
| 保存温度 | −25～＋85℃（ただし、結露および氷結しないこと） | |||||
| 使用周囲湿度 | 25～85%RH（保存湿度20～95%RH） | |||||
| 耐電圧 | AC3.75kV 50/60Hz 1min（入力一括）と（出力一括）間 AC2.5kV 50/60Hz 1min（入力一括）と（筐体）間 DC500V 1min（出力一括）と（筐体）間 |
|||||
| 絶縁抵抗 | DC500Vメガにて100MΩ以上（出力一括）と（入力一括・筐体）間 | |||||
| 耐振動 | 10～55Hz 片振幅0.412mm 3方向各2hにて異常ないこと | |||||
| 耐衝撃 | 294m/s2 6方向各3回にて異常のなきこと | |||||
| 入力表示灯 | 有（色：オレンジ） | |||||
| 出力表示灯 | 有（色：緑） | |||||
| 雑音端子電圧 ＊1 | FCCクラスB | |||||
| 安全規格 | 詳細は規格認定機種一覧表をご覧ください。 | |||||
| 質量 | 910g以下 | 990g以下 | 1,100g以下 | 2,200g以下 | ||
