生産終了形式の情報（アクセサリ品を含む）はこちら（単位：mm）
2004/08 受注終了
S82L
スイッチング・パワーサプライ（30/60/100/150Wタイプ）
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/05/14
本体

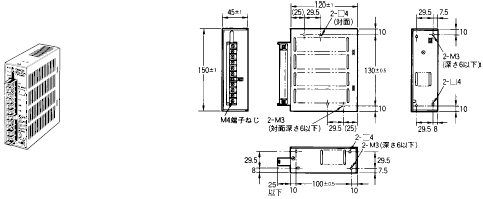

形S82L-03□□（30W）

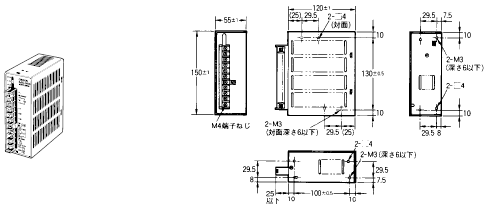

形S82L-06□□（60W）

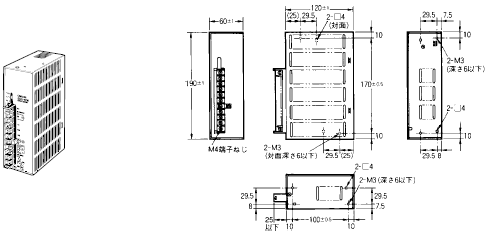

形S82L-10□□（100W）

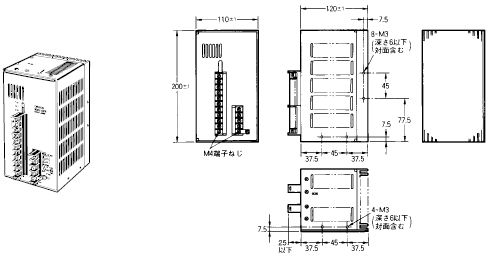

形S82L-15□□（150W）
取りつけ金具（付属）
本体に付属している取りつけ金具により、3方向取りつけが可能です。
| 30W、60W、100Wタイプ | 150Wタイプ | ||
|---|---|---|---|
|
取りつけ 金具寸法 |
|
|
|
|
外観 および 取り つけ穴 加工 寸法 |
底面 取り つけ |
|
|
|
正面 取り つけ |
|
|
|
|
側面 取り つけ |
|
|
|
注. 取りつけ金具を使って取りつけた場合に電源本体は取りつけ面から5mm浮きます。
〈付属取りつけ金具の使用方法〉
30W、60W、100W
金具の引っかけ部を電源本体の角穴に引っかけ、1ヵ所ねじ締めして取りつけ金具を電源本体に固定した後、取りつけてください。
150W
電源本体に2ヵ所ねじ締めして、取りつけ金具を電源本体に固定した後、取りつけてください。
