生産終了形式の情報（アクセサリ品を含む）はこちら（単位：mm）
2006/03 受注終了
S82H / S82H-P
ハイパワー・スイッチング・パワーサプライ（100/150/300/600W）
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/05/14
本体

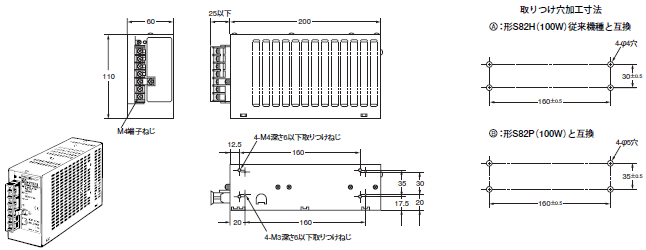

形S82H-□100□□（100W）

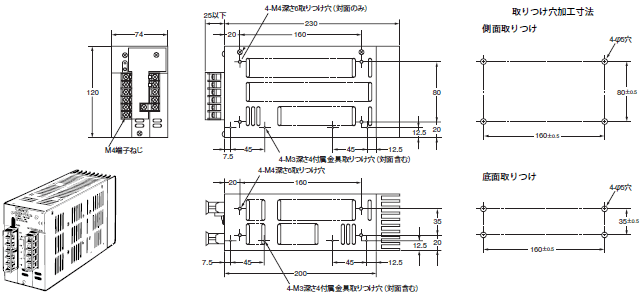

形S82H-□150□□（150W）

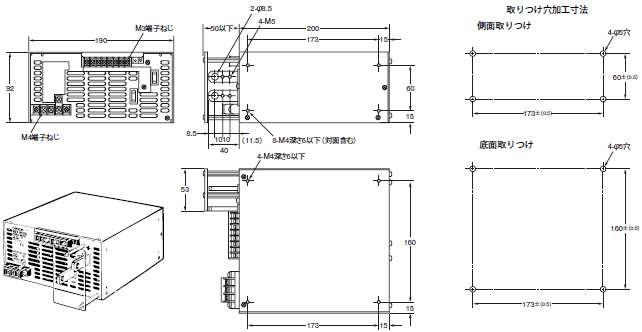

形S82H-P300□□（300W）

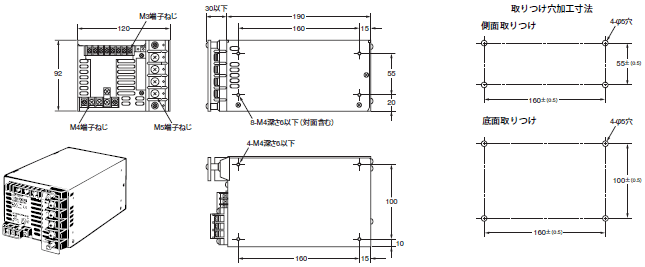

形S82H-P600□□（600W）
取りつけ金具
形S82H-□100□□（100W）用（別売）
| 種類 | Bタイプ（ベース取りつけ金具） | Sタイプ（サイド取りつけ金具） | Fタイプ（正面、裏面取りつけ金具） |
|---|---|---|---|
| 形式 | 形S82Y-H10B | 形S82Y-H10S | 形S82Y-H10F |
| 寸法 |
|
|
|
|
外観 および 取り つけ穴 加工 寸法 |
|
|
|
形S82H-□150□□（150W）用（付属品）（本体に付属している取りつけ金具により2方向の取りつけが可能です。）
| 寸法 |
|
|
|---|---|---|
|
外観 および 取り つけ穴 加工 寸法 |
底面取りつけ
|
側面取りつけ
|
注. 電源本体に取りつけ金具を2ヵ所ねじ締めして、固定した後、パネルへ取りつけてください。
形S82H-□150□□（150W）用（別売）
| 種類 | Bタイプ（ベース取りつけ金具） | Sタイプ（サイド取りつけ金具） |
|---|---|---|
| 形式 | 形S82Y-F15B | 形S82Y-F15S |
| 寸法 |
注. 電源本体との取りつけねじはM4 × 8 以下の サラねじをご使用ください。 |
注. 電源本体との取りつけねじはM4 × 8 以下の サラねじをご使用ください。 |
|
外観 および 取り つけ穴 加工 寸法 |
|
|
形S82H-P300□□（300W）用（別売）
| 種類 | Bタイプ（ベース取りつけ金具） | Sタイプ（サイド取りつけ金具） |
|---|---|---|
| 形式 | 形S82Y-D30B | 形S82Y-D30S |
| 寸法 |
注. 電源本体との取りつけねじはM4 × 8 以下の サラねじをご使用ください。 |
注. 電源本体との取りつけねじはM4 × 8 以下の サラねじをご使用ください。 |
|
外観 および 取り つけ穴 加工 寸法 |
|
注. 過度の振動、衝撃にはご注意ください。 |
形S82H-P600□□（600W）用（別売）
| 種類 | Bタイプ（ベース取りつけ金具） | Sタイプ（サイド取りつけ金具） |
|---|---|---|
| 形式 | 形S82Y-D60B | 形S82Y-D60S |
| 寸法 |
注. 電源本体との取りつけねじはM4 × 8 以下の サラねじをご使用ください。 |
注. 電源本体との取りつけねじはM4 × 8 以下の サラねじをご使用ください。 |
|
外観 および 取り つけ穴 加工 寸法 |
|
注. 過度の振動、衝撃にはご注意ください。 |
