2008/03 受注終了

S8PS

スイッチング・パワーサプライ(50/100/150/300/600Wタイプ)

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

本体

正面取りつけタイプ

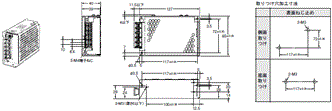

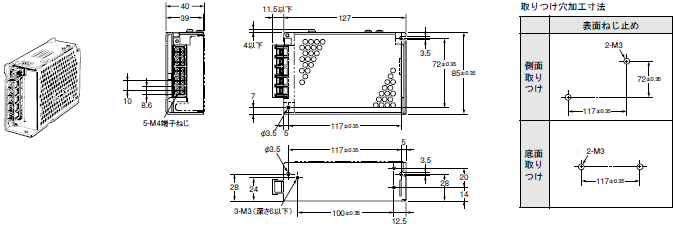

形S8PS-050□□(50W)
形S8PS-050□□C(50W)

S8PS 外形寸法 3

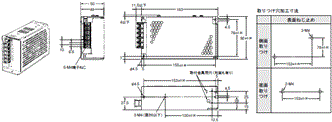

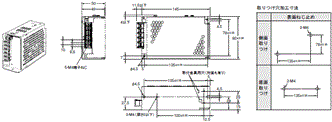

形S8PS-10024(100W)
形S8PS-10024C(100W)

S8PS 外形寸法 4

形S8PS-15024(150W)
形S8PS-15024C(150W)

S8PS 外形寸法 5

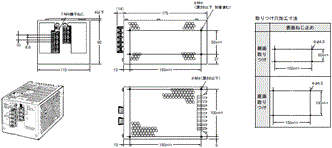

形S8PS-30024C(300W)

S8PS 外形寸法 6

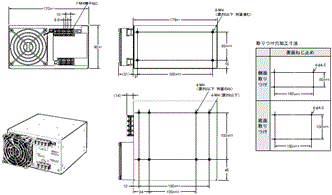

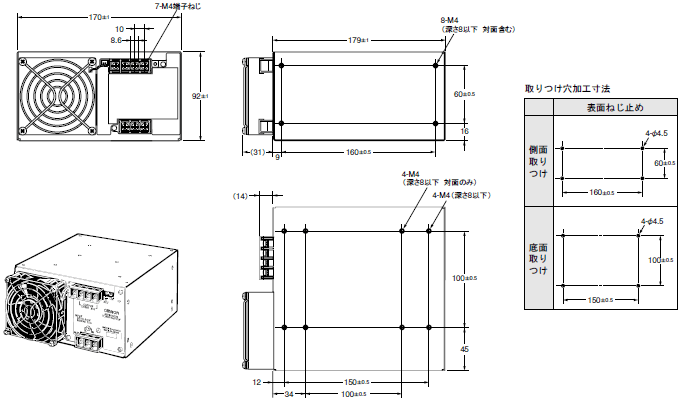

形S8PS-60024C(600W)

S8PS 外形寸法 7

正面取付タイプ付属金具

注. パネルへの取りつけねじは付属されていません。

50W用

S8PS 外形寸法 9

100W、150W用

S8PS 外形寸法 10

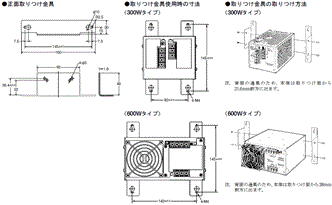

300W、600Wタイプ

S8PS 外形寸法 11

DINレールタイプ

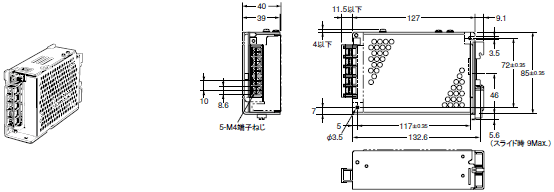

形S8PS-050□□D(50W)
形S8PS-050□□CD(50W)

S8PS 外形寸法 13

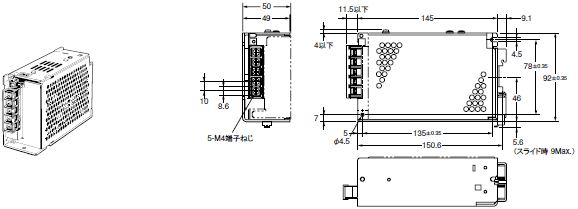

形S8PS-10024D(100W)
形S8PS-10024CD(100W)

S8PS 外形寸法 14

形S8PS-15024D(150W)
形S8PS-15024CD(150W)

S8PS 外形寸法 15

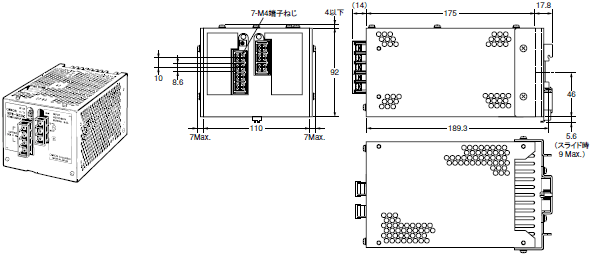

形S8PS-30024CD(300W)

S8PS 外形寸法 16

レール取りつけ用別売品

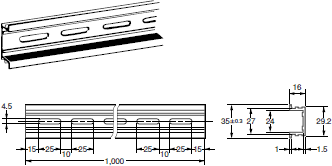

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S8PS 外形寸法 19

形PFP-100N2

S8PS 外形寸法 20
