XS2

丸型防水コネクタ（M12）

XS2

省工数・省メンテナンス・耐環境性を追求したFA用防水コネクタ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2022/03/03

定格／性能

定格電流 4A
定格電圧 AC/DC250V
接触抵抗（コネクタ部） 40ｍΩ以下（20mV以下、100mA以下にて）
絶縁抵抗 103MΩ以上（DC500Vにて）
耐電圧（コネクタ部） AC1,500V 1min（リーク電流 1mA以下）
保護構造 IP67（IEC60529）
挿抜耐久 200回
ケーブル保持力 ケーブル外径：φ6mm 98N/15s、φ4～φ5mm 49N/15s、φ3mm 29N/15s
使用温度範囲 -25～+70℃ ＊
使用湿度範囲 20～85%RH

＊ただし、ロボットケーブルについては、可動時の断線を考慮し0～＋70℃の温度範囲でご使用ください。

材質／処理

形式 形XS2F/H/W 形XS2F-LED 形XS2M/R/P 形XS2C/G
コンタクト 銅合金/金めっき
固定具 銅合金/ニッケルめっき ＊
コンタクトブロック PBT樹脂 PA樹脂 PBT樹脂
Oリング ゴム
カバー PBT樹脂 TPU樹脂 ―― PBT樹脂
ケーブル 難燃性、PVCロボット
ケーブル		 UL AWM2464 CL3 φ6
AWG20
シース色：ライトグレー		 ―― ―― ――
標準PVCケーブル
（DC無極性用）		 φ6
AWG20
シース色：ライトグレー		 ―― ―― ――
難燃性、PVCロボットケー
ブル（形E2E旧ピン配線用）		 UL AWM2464 CL3 φ6
AWG20
シース色：ライトグレー		 ―― ―― ――
標準PVCケーブル
（耐熱（105℃））		 φ6
AWG20
シース色：ライトグレー		 ―― ―― ――
耐スパッタケーブル φ6.6
AWG20
シース色：青		 ―― ―― ――
標準PVCケーブル
（形XS2F-LED）		 ―― UL AWM2464
φ5.0（3芯）
φ5.4（4芯）
0.34mm2
シース色：黒		 ―― ――

＊形XS2R　T字形ジョイントはアルミニウム/白色です。

コンタクト配列図（かん合面側）

XS2 定格/性能 5

注. DC用、AC用コネクタは図のようにかん合部形状が異なり、互いにかん合できないようになっています。

接続

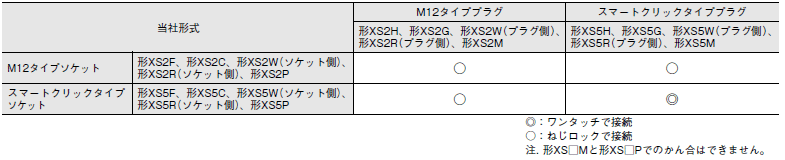

かん合の組合せ

XS2 定格/性能 7
