XS2

丸型防水コネクタ(M12)

XS2

省工数・省メンテナンス・耐環境性を追求したFA用防水コネクタ

※ Web特別価格提供品

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

形式一覧

ケーブル付きコネクタ主要形式一覧

コネクタ ケーブル仕様 形XS2:M12ねじ式接続 形XS5:ワンタッチスマートクリック接続 *
(M12コネクタと互換性あり)
ケーブル長(m) 形式 ケーブル長(m) 形式
両側コネクタ 難燃・ロボット
ケーブル
0.5 形XS2W-D421-B81-F 0.5 形XS5W-D421-B81-F
1 形XS2W-D421-C81-F 1 形XS5W-D421-C81-F
2 形XS2W-D421-D81-F 2 形XS5W-D421-D81-F
3 形XS2W-D421-E81-F 3 形XS5W-D421-E81-F
4 形XS2W-D421-F81-F 4 形XS5W-D421-F81-F
5 形XS2W-D421-G81-F 5 形XS5W-D421-G81-F
10 形XS2W-D421-J81-F 10 形XS5W-D421-J81-F
15 形XS2W-D421-K81-F 15 形XS5W-D421-K81-F
20 形XS2W-D421-L81-F 20 形XS5W-D421-L81-F
耐スパッタ
ケーブル
2 形XS2W-D421-D81-SA 2 形XS5W-D421-D81-SA
5 形XS2W-D421-G81-SA 5 形XS5W-D421-G81-SA
片側コネクタ
(ソケット)
難燃・ロボット
ケーブル
1 形XS2F-D421-C80-F 1 形XS5F-D421-C80-F
2 形XS2F-D421-D80-F 2 形XS5F-D421-D80-F
3 形XS2F-D421-E80-F 3 形XS5F-D421-E80-F
5 形XS2F-D421-G80-F 5 形XS5F-D421-G80-F
10 形XS2F-D421-J80-F 10 形XS5F-D421-J80-F
15 形XS2F-D421-K80-F 15 形XS5F-D421-K80-F
20 形XS2F-D421-L80-F 20 形XS5F-D421-L80-F
耐スパッタ
ケーブル
2 形XS2F-D421-D80-SA 2 形XS5F-D421-D80-SA
5 形XS2F-D421-G80-SA 5 形XS5F-D421-G80-SA
片側コネクタ
(プラグ)
難燃・ロボット
ケーブル
0.3 形XS2H-D421-A80-F 0.3 形XS5H-D421-A80-F
0.5 形XS2H-D421-B80-F 0.5 形XS5H-D421-B80-F
1 形XS2H-D421-C80-F 1 形XS5H-D421-C80-F
2 形XS2H-D421-D80-F 2 形XS5H-D421-D80-F
3 3 形XS5H-D421-E80-F
5 形XS2H-D421-G80-F 5 形XS5H-D421-G80-F
耐スパッタ
ケーブル
0.3 形XS2H-D421-A80-SA 0.3 形XS5H-D421-A80-SA
1 形XS2H-D421-C80-SA 1 形XS5H-D421-C80-SA

*詳細は、「丸型防水コネクタ(M12 スマートクリック)XS5 データシート」をご覧ください。
注1. 上記ではDC用、ストレート、4芯タイプ、共通のケーブル仕様のみ掲載しております。それ以外の品揃えについては、カタログをご参照ください。
 2. 上記にて紹介のM12サイズ以外にも、M8サイズ(形XS3)製品も取り揃えております。
   詳細は、「丸型防水コネクタ(M8/S8)形XS3 データシート」をご覧ください。

XS2 種類/価格 3

XS2W ケーブル付コネクタ ソケット/プラグ 両側コネクタ

形式構成

形式基準

形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。

XS2 種類/価格 6

種類/標準価格

ケーブル
仕様
ケーブル
引出方向
ケーブル
外径(mm)
ケーブル
芯線数(芯)
ケーブル芯線
断面積(mm2
ケーブル
長さL(m)
DC用 UL規格
形式 標準価格
(¥)
難燃性、
ロボット
ケーブル品
ストレート
(プラグ)/
ストレート
(ソケット)
φ6.0 4 0.5 0.5 形XS2W-D421-B81-F 1,300 UL2238適合
(ファイル
No. E207683)
1 形XS2W-D421-C81-F 1,450
2 形XS2W-D421-D81-F 1,750
3 形XS2W-D421-E81-F 2,300
4 形XS2W-D421-F81-F 2,450
5 形XS2W-D421-G81-F 2,550
10 形XS2W-D421-J81-F 3,350
15 形XS2W-D421-K81-F 4,720
20 形XS2W-D421-L81-F 6,750
L形(プラグ)/
L形(ソケット)
2 形XS2W-D422-D81-F 2,000
5 形XS2W-D422-G81-F 2,550
ストレート
(ソケット)/
L形(プラグ)
2 形XS2W-D423-D81-F 2,000
5 形XS2W-D423-G81-F 2,550
L形(ソケット)
/ストレート
(プラグ)
1 形XS2W-D424-C81-F 1,960
2 形XS2W-D424-D81-F 2,000
5 形XS2W-D424-G81-F 2,550
10 形XS2W-D424-J81-F 4,500
耐スパッタ
ケーブル品
ストレート
(プラグ)/
ストレート
(ソケット)
φ6.6 2 形XS2W-D421-D81-SA 3,400 -
5 形XS2W-D421-G81-SA 4,700

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。
   5芯タイプについては弊社へお問い合わせください。

XS2F ケーブル付コネクタ ソケット 片側コネクタ

形式構成

形式基準

形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。

XS2 種類/価格 11

種類/標準価格

ケーブル
仕様
ケーブル
引出方向
ケーブル
芯線数
(芯)
ケーブル
外径
(mm)
ケーブル
芯線断面積
(mm2
ケーブル
長さL
(m)
DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
難燃性、
ロボット
ケーブル
ストレート 2 φ6.0 0.5 1 形XS2F-D421-CA0-F 980 形XS2F-A421-CB0-F 980 UL2238適合
(ファイル
NO. E207683)
3 形XS2F-D421-CC0-F 980 ―― ――
4 形XS2F-D421-C80-F 1,140 形XS2F-A421-C90-F 1,140
2 2 形XS2F-D421-DA0-F 1,070 形XS2F-A421-DB0-F 1,070
3 形XS2F-D421-DC0-F 1,070 ―― ――
4 形XS2F-D421-D80-F 1,150 形XS2F-A421-D90-F 1,290
4 3 形XS2F-D421-E80-F 1,450 ―― ――
2 5 形XS2F-D421-GA0-F 1,390 形XS2F-A421-GB0-F 1,390
3 形XS2F-D421-GC0-F 1,390 ―― ――
4 形XS2F-D421-G80-F 1,850 形XS2F-A421-G90-F 1,850
2 10 形XS2F-D421-JA0-F 2,100 形XS2F-A421-JB0-F 2,100
3 形XS2F-D421-JC0-F 2,100 ―― ――
4 形XS2F-D421-J80-F 2,750 形XS2F-A421-J90-F 3,600
15 形XS2F-D421-K80-F 3,600 ―― ――
20 形XS2F-D421-L80-F 7,400 ―― ――
L形 2 1 形XS2F-D422-CA0-F 980 形XS2F-A422-CB0-F 980
3 形XS2F-D422-CC0-F 980 ―― ――
4 形XS2F-D422-C80-F 1,140 ―― ――
2 2 形XS2F-D422-DA0-F 1,070 形XS2F-A422-DB0-F 1,070
3 形XS2F-D422-DC0-F 1,070 ―― ――
4 形XS2F-D422-D80-F 1,290 ―― ――
4 3 形XS2F-D422-E80-F 1,470 ―― ――
2 5 形XS2F-D422-GA0-F 1,390 形XS2F-A422-GB0-F 1,390
3 形XS2F-D422-GC0-F 1,390 ―― ――
4 形XS2F-D422-G80-F 1,850 ―― ――
2 10 形XS2F-D422-JA0-F 2,100 形XS2F-A422-JB0-F 2,100
3 形XS2F-D422-JC0-F 2,100 ―― ――
4 形XS2F-D422-J80-F 3,600 ―― ――
標準
ケーブル
(DC無極性用)
ストレート 2 2 形XS2F-D421-310 1,180 形XS2F-A421-310 1,180
2 5 形XS2F-D421-410 1,530 形XS2F-A421-410 1,530
L形 2 2 形XS2F-D422-310 1,070 形XS2F-A422-310 1,180
2 5 形XS2F-D422-410 1,390 形XS2F-A422-410 1,530
難燃性、
ロボット
ケーブル
(形E2E
旧ピン配線用)
ストレート 2 2 形XS2F-D421-DD0 1,070 ―― ――
2 5 形XS2F-D421-GD0 1,390 ―― ――
L形 2 2 形XS2F-D422-DD0 1,070 ―― ――
2 5 形XS2F-D422-GD0 1,390 ―― ――
耐熱
ケーブル
(105℃)*
ストレート 4 2 形XS2F-E421-D80-E 2,500 ―― ――
5 形XS2F-E421-G80-E 3,900 ―― ――
L形 2 形XS2F-E422-D80-E 2,600 ―― ――
5 形XS2F-E422-G80-E 4,000 ―― ――
耐スパッタ
ケーブル
ストレート 4 φ6.6 2 形XS2F-D421-D80-SA 2,500 ―― ――
5 形XS2F-D421-G80-SA 4,200 ―― ――
標準
ケーブル
ストレート 5 φ6.0 0.3 2 形XS2F-D521-DG0-A 1,490 ―― ――
5 形XS2F-D521-GG0-A 2,150 ―― ――
10 形XS2F-D521-JG0-A 3,930 ―― ――
L形 2 形XS2F-D522-DG0-A 1,490 ―― ――
5 形XS2F-D522-GG0-A 2,150 ―― ――

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。
*耐熱ケーブル品の固定具材質はSUS316L(表面処理なし)です。

XS2F-G/H ケーブル付コネクタ ソケット 片側コネクタ ねじ緩み防止構造タイプ

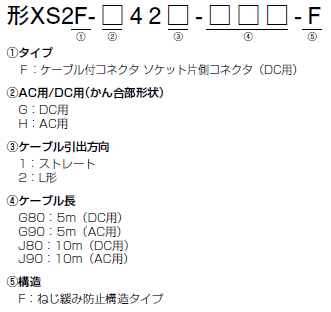

形式構成

形式基準

XS2 種類/価格 16

種類/標準価格

ケーブル
引出方向
ケーブル
芯線数
ケーブル
長さL(m)
DC用 AC用 UL規格
形式 標準価格(¥) 形式 標準価格(¥)
ストレート 4 5 形XS2F-G421-G80-F 1,890     形XS2F-H421-G90-F 2,400 UL2238適合
(ファイル
No. E207683)
10 形XS2F-G421-J80-F 3,090 形XS2F-H421-J90-F 3,600
L形 5 形XS2F-G422-G80-F 1,920 形XS2F-H422-G90-F 2,550
10 形XS2F-G422-J80-F 3,150 形XS2F-H422-J90-F 3,750

XS2F ケーブル付コネクタ ソケット 片側コネクタ LED付

形式構成

形式基準

形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。

XS2 種類/価格 20

種類/標準価格

ケーブル
仕様
ケーブル
引出方向
ケーブル
外径
(mm)
ケーブル
芯線数
ケーブル
芯線断面積
(mm2
ケーブル
長さL
(m)
LED 形式 標準価格
(¥)
UL規格
PVC L形 φ5 3 0.34 2 PNP 形XS2F-M12PVC3A2MPLED 1,800 UL2238適合
(ファイル
No. E207683)
5 形XS2F-M12PVC3A5MPLED 2,100
10 形XS2F-M12PVC3A10MPLED 2,700
2 NPN 形XS2F-M12PVC3A2MNLED 1,800
5 形XS2F-M12PVC3A5MNLED 2,100
10 形XS2F-M12PVC3A10MNLED 2,700
φ5.4 4 2 PNP 形XS2F-M12PVC4A2MPLED 2,300
5 形XS2F-M12PVC4A5MPLED 2,500
10 形XS2F-M12PVC4A10MPLED 3,200

XS2H ケーブル付コネクタ プラグ 片側コネクタ

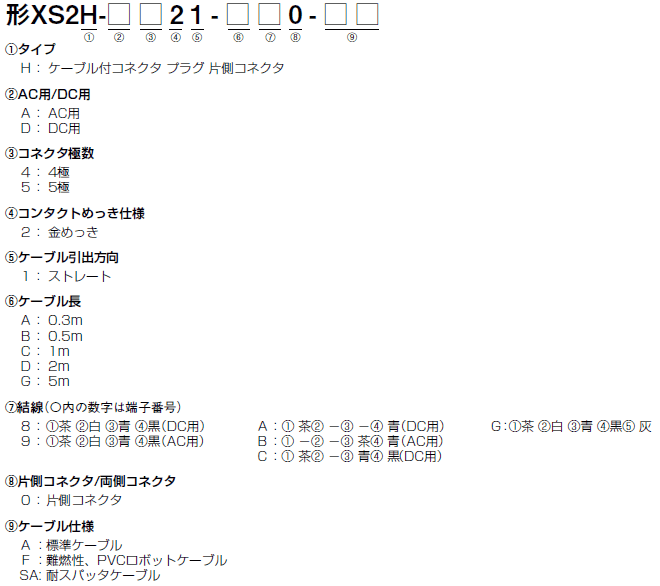

形式構成

形式基準

形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。

XS2 種類/価格 24

種類/標準価格

ケーブル
仕様
コネクタ
極数
ケーブル
引出方向
ケーブル
外径
(mm)
ケーブル
芯線数
ケーブル
芯線断面積
(mm2)
ケーブル
長さL(m)
DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
難燃性、
ロボット
ケーブル
4極 スト
レート
φ6.0 2 0.5 0.3 形XS2H-D421-AA0-F 850 形XS2H-A421-AB0-F 850 UL2238適合
(ファイル
No. E207683)
3
形XS2H-D421-AC0-F 890 ―― ――
4 形XS2H-D421-A80-F 830 形XS2H-A421-A90-F 930
0.5 形XS2H-D421-B80-F 990 ―― ――
2 1 形XS2H-D421-CA0-F 960 形XS2H-A421-CB0-F 960
3 形XS2H-D421-CC0-F 1,040 ―― ――
4 形XS2H-D421-C80-F 1,110 形XS2H-A421-C90-F 1,110
2 形XS2H-D421-D80-F 1,300 ―― ――
5 形XS2H-D421-G80-F 1,850 ―― ――
耐スパッタ
ケーブル
4極 φ6.6 4 0.3 形XS2H-D421-A80-SA 1,400 ―― ―― -
1 形XS2H-D421-C80-SA 2,000 ―― ――
標準
ケーブル
5極 φ6.0 5 0.3 0.3 形XS2H-D521-AG0-A 1,070 ―― ――
1 形XS2H-D521-CG0-A 1,310 ―― ――

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。

XS2□ ケーブル付コネクタ(8極タイプ)

種類 ケーブル
引出方向
ケーブル
芯線数
ケーブル
長さL(m)
適合電線径 形式 標準価格(¥) UL規格
プラグパネル取りつけ用コネクタ ―― ―― ―― AWG22~28 形XS2M-D824-4 1,310 ――
ソケットパネル取りつけ用
コネクタ
形XS2P-D821-2 1,310 UL2238適合
(ファイル
No. E207683)
形XS2P-D822-2 1,310
プラグ片側コネクタ ストレート 8 0.3 ―― 形XS2H-D821-AH0-C 1,440
1 形XS2H-D821-CH0-C 1,770
ソケット片側コネクタ 2 形XS2F-D821-DH0-C 2,100
5 形XS2F-D821-GH0-C 2,900
ソケット/プラグ両側コネクタ 2 形XS2W-D821-DH1-C 3,450
5 形XS2W-D821-GH1-C 4,220

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。
    ロボットケーブルタイプ(-R)については、弊社へお問い合わせください。

XS2G 組立式コネクタ プラグ(圧着タイプ/はんだタイプ)

適合ケーブル
外径(mm)
芯線導体
サイズ(mm2
適合シース
材質
ケーブル
引出方向
接続
方法
DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
φ6用
(φ5~φ6)
0.18~0.3
0.5~0.75 *
PVC、
PE、
PUR
ストレート
タイプ
圧着 形XS2G-D4C1 755 形XS2G-A4C1 755 UL2238適合
(ファイル
No. E207683)
0.5以下 はんだ 形XS2G-D421 930 形XS2G-A421 930
L形タイプ 形XS2G-D422 930 ―― ――
φ4用
(φ4~φ5)
0.18~0.3
0.5~0.75 *
ストレート
タイプ
圧着 形XS2G-D4C3 755 形XS2G-A4C3 755
0.5以下 はんだ 形XS2G-D423 930 形XS2G-A423 930
L形タイプ 形XS2G-D424 930 ―― ――
φ3用
(φ3~φ4)
0.18~0.3
0.5~0.75 *
ストレート
タイプ
圧着 形XS2G-D4C5 755 形XS2G-A4C5 755
0.5以下 はんだ 形XS2G-D425 930 形XS2G-A425 930
L形タイプ 形XS2G-D426 930 ―― ――

*2種類のコンタクトがあります。
注. 圧着タイプのプラグコンタクトは別売です。
  記載のケーブルをご使用ください。記載のケーブルをご使用されない場合、性能を満足できない可能性があります。
  上記以外のケーブルを選定される際は、弊社へお問い合わせください。

XS2U 形XS2G用圧着コンタクト

適合芯線サイズ(mm2 形式 標準価格(¥) 最小発注単位(個)
0.18~0.3 形XS2U-3121 33 100
0.5~0.75 形XS2U-3122

注. 最小発注単位を設けてありますので、最小発注単位の倍数にてご注文ください。

XS2C 組立式コネクタ ソケット(圧着タイプ/はんだタイプ)

適合ケーブル
外径(mm)
芯線導体
サイズ(mm2
適合シース
材質
ケーブル
引出方向
接続
方法
DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
φ6用
(φ5~φ6)
0.18~0.3
0.5~0.75 *
PVC、
PE、
PUR
ストレート
タイプ
圧着 形XS2C-D4C1 665 形XS2C-A4C1 665 UL2238適合
(ファイル
No. E207683)
0.5以下 はんだ 形XS2C-D421 855 形XS2C-A421 855
0.18~0.3
0.5~0.75 *
L形タイプ 圧着 形XS2C-D4C2 665 形XS2C-A4C2 665
0.5以下 はんだ 形XS2C-D422 875 形XS2C-A422 875
φ4用
(φ4~φ5)
0.18~0.3
0.5~0.75 *
ストレート
タイプ
圧着 形XS2C-D4C3 665 形XS2C-A4C3 665
0.5以下 はんだ 形XS2C-D423 855 形XS2C-A423 855
0.18~0.3
0.5~0.75 *
L形タイプ 圧着 形XS2C-D4C4 665 形XS2C-A4C4 665
0.5以下 はんだ 形XS2C-D424 875 形XS2C-A424 875
φ3用
(φ3~φ4)
0.18~0.3
0.5~0.75 *
ストレート
タイプ
圧着 形XS2C-D4C5 665 形XS2C-A4C5 665
0.5以下 はんだ 形XS2C-D425 855 形XS2C-A425 855
0.18~0.3
0.5~0.75 *
L形タイプ 圧着 形XS2C-D4C6 665 形XS2C-A4C6 665
0.5以下 はんだ 形XS2C-D426 875 形XS2C-A426 875

*2種類のコンタクトがあります。
注. 圧着タイプのソケットコンタクトは別売です。
  記載のケーブルをご使用ください。記載のケーブルをご使用されない場合、性能を満足できない可能性があります。
  上記以外のケーブルを選定される際は、弊社へお問い合わせください。

XS2U 形XS2C用圧着コンタクト

適合芯線サイズ(mm2 形式 標準価格(¥) 最小発注単位(個)
0.18~0.3 形XS2U-2221 49 100
0.5~0.75 形XS2U-2222

注. 最小発注単位を設けてありますので、最小発注単位の倍数にてご注文ください。

XS2G 組立式コネクタ プラグ(ねじ結線タイプ)

極数 適合ケーブル外径
(mm)
芯線導体
サイズ(mm2
適合シース
材質
ストレートタイプ(DC用) L形タイプ(DC用) UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
5 φ8用(φ7~φ8) 0.18~0.75 PVC、
PE、
PUR
形XS2G-D5S7 980 ―― ―― UL2238適合
(ファイル
No. E207683)
φ7用(φ6~φ7) 形XS2G-D5S9 ―― ――
φ6用(φ5~φ6) 形XS2G-D5S1 形XS2G-D5S2 980
4 φ8用(φ7~φ8) 形XS2G-D4S7 930 ―― ――
φ7用(φ6~φ7) 形XS2G-D4S9 ―― ――
φ6用(φ5~φ6) 形XS2G-D4S1 形XS2G-D4S2 930
φ4用(φ4~φ5) 形XS2G-D4S3 形XS2G-D4S4
φ3用(φ3~φ4) 形XS2G-D4S5 形XS2G-D4S6

注. 形XS2G 組立式コネクタプラグ(ねじ結線タイプ)は、形XS2R Y字形ジョイントプラグ/ソケットのCN1、CN2に並べて取りつけることはできません。
  記載のケーブルをご使用ください。記載のケーブルをご使用されない場合、性能を満足できない可能性があります。
  上記以外のケーブルを選定される際は、弊社へお問い合わせください。

XS2C 組立式コネクタ ソケット(ねじ結線タイプ)

極数 適合ケーブル外径
(mm)
芯線導体
サイズ
(mm2
適合シース
材質
ストレートタイプ(DC用) L形タイプ(DC用) UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
5 φ8用(φ7~φ8) 0.18~0.75 PVC、
PE、
PUR
形XS2C-D5S7 980 ―― ―― UL2238適合
(ファイル
No. E207683)
φ7用(φ6~φ7) 形XS2C-D5S9 ―― ――
φ6用(φ5~φ6) 形XS2C-D5S1 形XS2C-D5S2 980
4 φ8用(φ7~φ8) 形XS2C-D4S7 930 ―― ――
φ7用(φ6~φ7) 形XS2C-D4S9 ―― ――
φ6用(φ5~φ6) 形XS2C-D4S1 855 形XS2C-D4S2 875
φ4用(φ4~φ5) 形XS2C-D4S3 形XS2C-D4S4
φ3用(φ3~φ4) 形XS2C-D4S5 形XS2C-D4S6

注.記載のケーブルをご使用ください。記載のケーブルをご使用されない場合、性能を満足できない可能性があります。
  上記以外のケーブルを選定される際は、弊社へお問い合わせください。

XS2P 中継ボックス用コネクタ ソケット(パネル取付タイプ)

極数 固定方法 端子形状* 適合電線径 DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
4 リアロック ソルダーカップ端子 AWG20~28 形XS2P-D421-2 1,090 形XS2P-A421-2 1,090 UL2238適合
(ファイル
No. E207683)
フロントロック ソルダーカップ端子 形XS2P-D422-2 形XS2P-A422-2
ディップ端子 形XS2P-D422-1 形XS2P-A422-1
5 フロントロック ソルダーカップ端子 形XS2P-D522-2 1,310 ―― ―― ――
ディップ端子 形XS2P-D522-1 ―― ――

*ソルダーカップ端子は電線取りつけ用、ディップ端子は基板実装用です。どちらも、はんだ付けが必要です。

XS2R Y字形ジョイント プラグ/ソケット

ケーブル コネクタ DC用
ケーブル長さL(m) 形式 標準価格(¥) UL規格
ケーブル付き 両側コネクタ 0.5 形XS2R-D426-B11-F 3,700 UL2238適合
(ファイル
No. E207683)
1 形XS2R-D426-C11-F 3,850
2 形XS2R-D426-D11-F 4,050
3 形XS2R-D426-E11-F 4,550
片側コネクタ 2 形XS2R-D426-D10-F 3,450
5 形XS2R-D426-G10-F 3,950

ケーブル コネクタ DC用
ケーブル長さL(m) 形式 標準価格(¥) UL規格
ケーブルなし 両側コネクタ ―― 形XS2R-D426-1 3,250 UL2238適合
(ファイル
No. E207683)
形XS2R-D426-5
形XS2R-D426-81
形XS2R-D426-82

注. 形XS2G組立式コネクタ(ねじ結線タイプ)をCN1、CN2に並べて取りつけることはできません。
圧着タイプ、はんだタイプのご採用をご検討ください。カタログ参照。

XS2R T字形ジョイント プラグ/ソケット

タイプ DC用
形式 標準価格(¥) UL規格
集合タイプ 形XS2R-D422-1 2,550 UL2238適合
(ファイル
No. E207683)
形XS2R-D422-5
分岐タイプ 形XS2R-D423-1
ディジーチェーンタイプ 形XS2R-D424-1

XS2M センサ組込み用コネクタ プラグ

極数 取りつけ方法 端子形状 適合電線径 DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
4 ねじ付埋込みタイプ ソルダー
カップ端子
AWG22~28 形XS2M-D421 230     形XS2M-A421 230 UL2238適合
(ファイル
No. E207683)
ねじなし埋込みタイプ 形XS2M-D422 形XS2M-A422

XS2M パネル取りつけ用コネクタ プラグ

極数 取りつけ方法 端子形状*1 適合電線径 DC用 AC用 UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
4 フランジ取りつけ
タイプ
ソルダーカップ端子 AWG22~28 形XS2M-D423 230 形XS2M-A423 230 UL2238適合
(ファイル
No. E207683)
ねじ取りつけ
タイプ
ディップ端子 ―― 形XS2M-D424-1 390 形XS2M-A424-1 390
ソルダーカップ端子 AWG20~28 形XS2M-D424-2 形XS2M-A424-2
5 ねじ取りつけ
タイプ
ソルダーカップ端子 形XS2M-D524-2 790 ―― ――
ソルダーカップ端子 形XS2M-D524-4 *2 1,680 ―― ―― ――

*1. ソルダーカップ端子は電線取りつけ用、ディップ端子は基板実装用です。どちらも、はんだ付けが必要です。
*2. 形XS2M-D524-4は金属ボディタイプです。
注. 4極DC用のねじ取りつけタイプ(形XS2M-D424-□)について、金属ボディタイプも用意しています。
詳しくは弊社へお問い合わせください。

共通のアクセサリ・工具(別売)

コネクタ用カバー

防水カバー

形式 標準価格(¥) 材質 適合コネクタ
形式 取りつけ部
形XS2Z-11 260 黄銅/ニッケル
めっき
形XS2G/XS2H/XS2M/XS2R/XS2W/XS5H/
XS5M/XS5W
M12雄ねじ
形XS2Z-22 265 形XS2C/XS2R/XS2F/XS2P/XS2W/XW3B/
XS5F/XS5W/XS5R/XS5P/XW3D
M12雌ねじ
(固定具)

ダストカバー

形式 標準価格(¥) 材質 適合コネクタ
形式 取りつけ部
形XS2Z-13 36 ゴム/黒色 形XS2G/XS2H/XS2M/XS2R M12雄ねじ
形XS2Z-14 53 形XS2C/XS2R/XS2F/XS2P/XW3A/XW3B コンタクトブロック
(メスコンタクト)
形XS2Z-15 M12雌ねじ(固定具)

緩み防止Cリング

形式 標準価格(¥) 材質 適合コネクタ
形XS2Z-18 60 POM 形XS2F/H/W

スパッタ保護カバー

形式 標準価格(¥) 材質 適合コネクタ
形XS2Z-31 350 シリコンゴム/黒色 形XS2F/XS2H/XS2W

XS2F 工具

トルクレンチ

形式 標準価格(¥)
形XY2F-0004 30,000

圧着工具

形式 標準価格(¥)
形XY2F-0002 113,000
形XY2F-0003 16,000

コンタクトブロック引抜工具

形式 標準価格(¥)
形XY2F-0001 665
