2010/03 受注終了

R88M-U / R88D-U

ACサーボモータ/ドライバ(OMNUC Uシリーズ)

R88M-U / R88D-U

コンパクトサイズにパワフルな機能を搭載し、高速・高精度の制御を実現

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

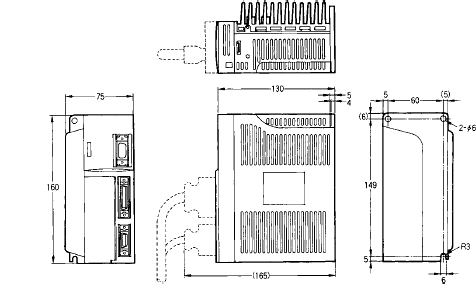

ACサーボドライバ(標準UL規格取得品)

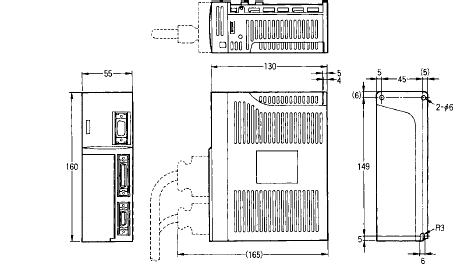

AC200V 30~200W 形R88D-UA02HA/UA03HA/UA04HA/UA08HA 形R88D-UP02HA/UP03HA/UP04HA/UP08HA
AC100V 30~100W 形R88D-UA03LA/UA04LA/UA10LA 形R88D-UP03LA/UP04LA/UP10LA

R88M-U / R88D-U 外形寸法 3

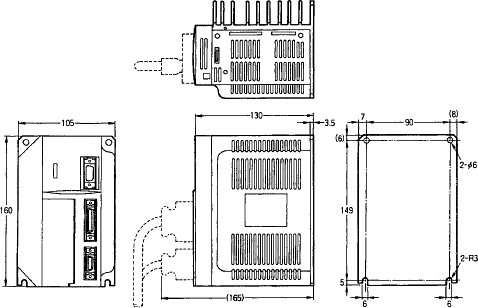

AC200V 400W 形R88D-UA12HA 形R88D-UP12HA
AC100V 200W 形R88D-UA12LA 形R88D-UP12LA

R88M-U / R88D-U 外形寸法 5

AC200V 750W 形R88D-UA20HA 形R88D-UP20HA
AC100V 300W  形R88D-UA15LA 形R88D-UP15LA

R88M-U / R88D-U 外形寸法 7

ACサーボドライバ(標準UL規格未取得品)

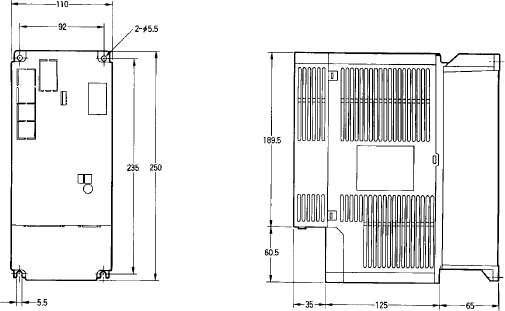

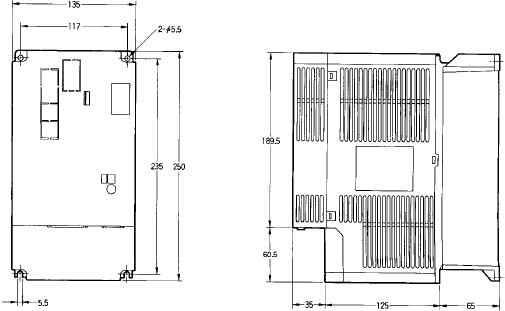

AC200V 1~1.5kW  形R88D-UT24H/UT40H

R88M-U / R88D-U 外形寸法 10

AC200V 2~3kW  形R88D-UT60H/UT80H

R88M-U / R88D-U 外形寸法 12

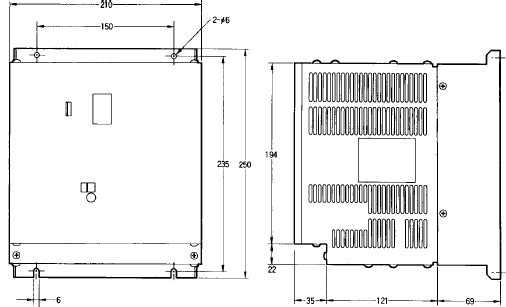

AC200V 4~5kW  形R88D-UT110H/UT120H

R88M-U / R88D-U 外形寸法 14

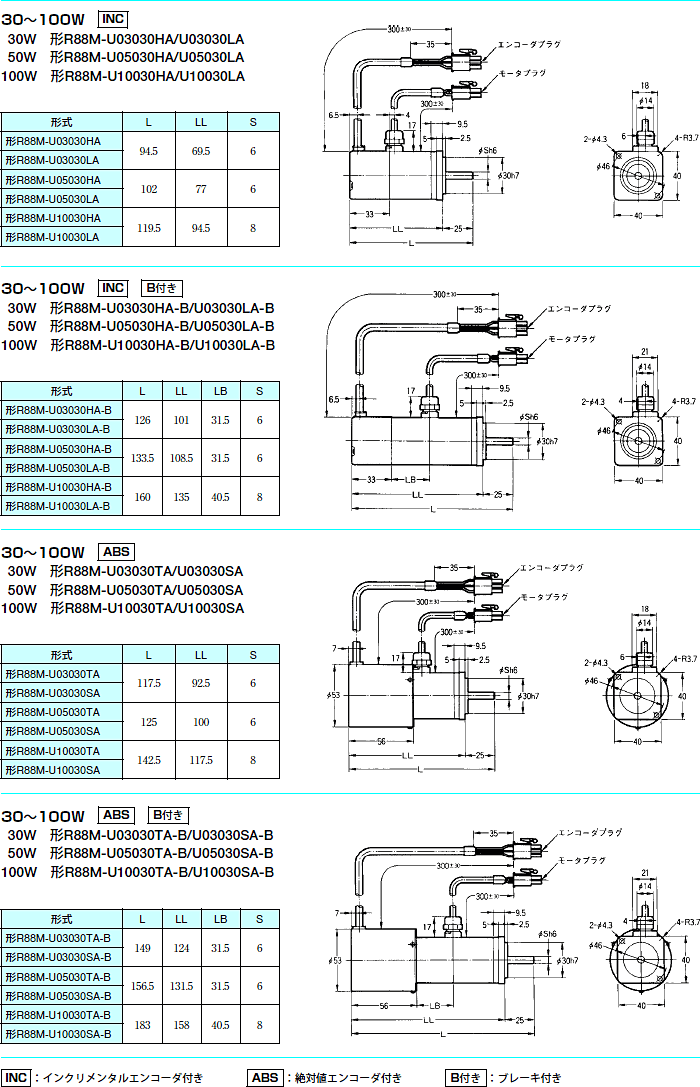

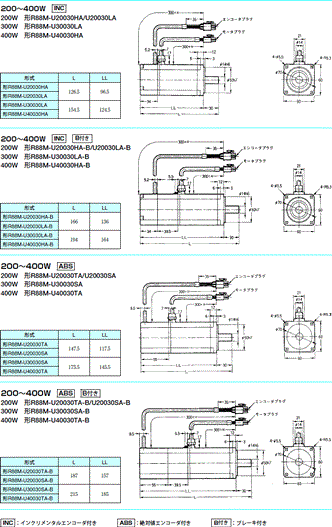

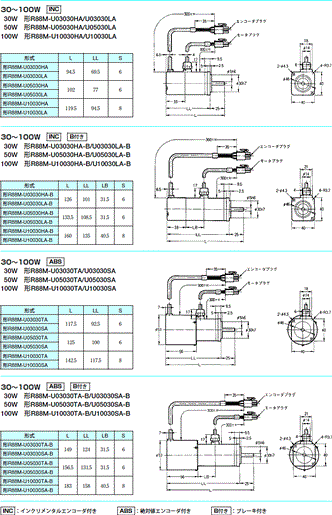

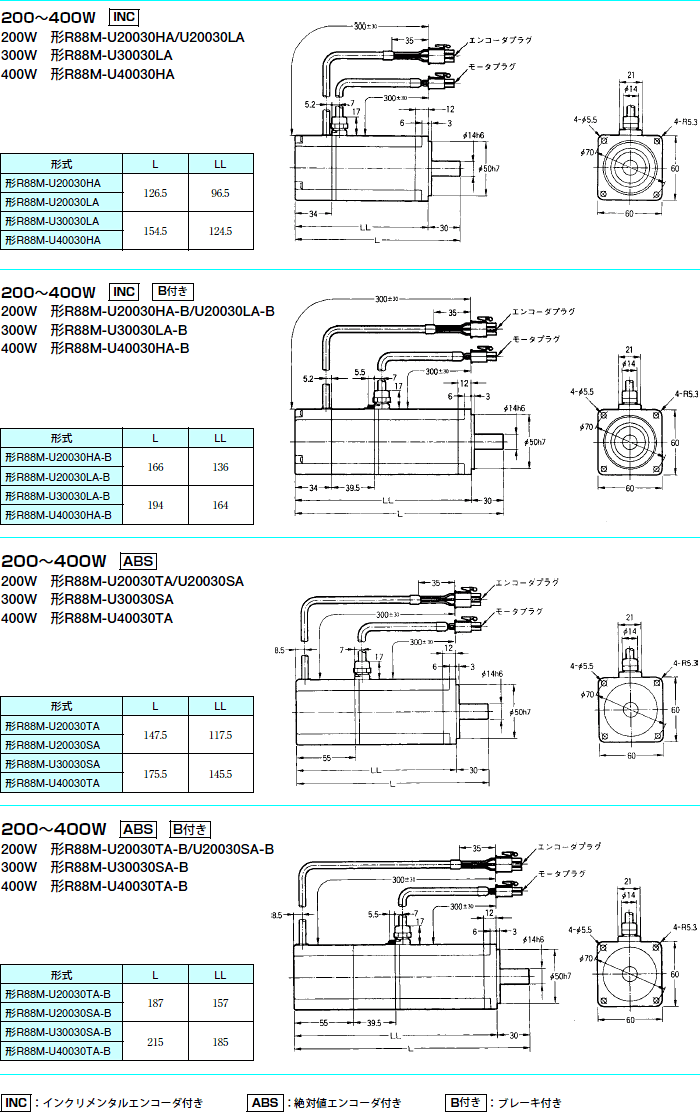

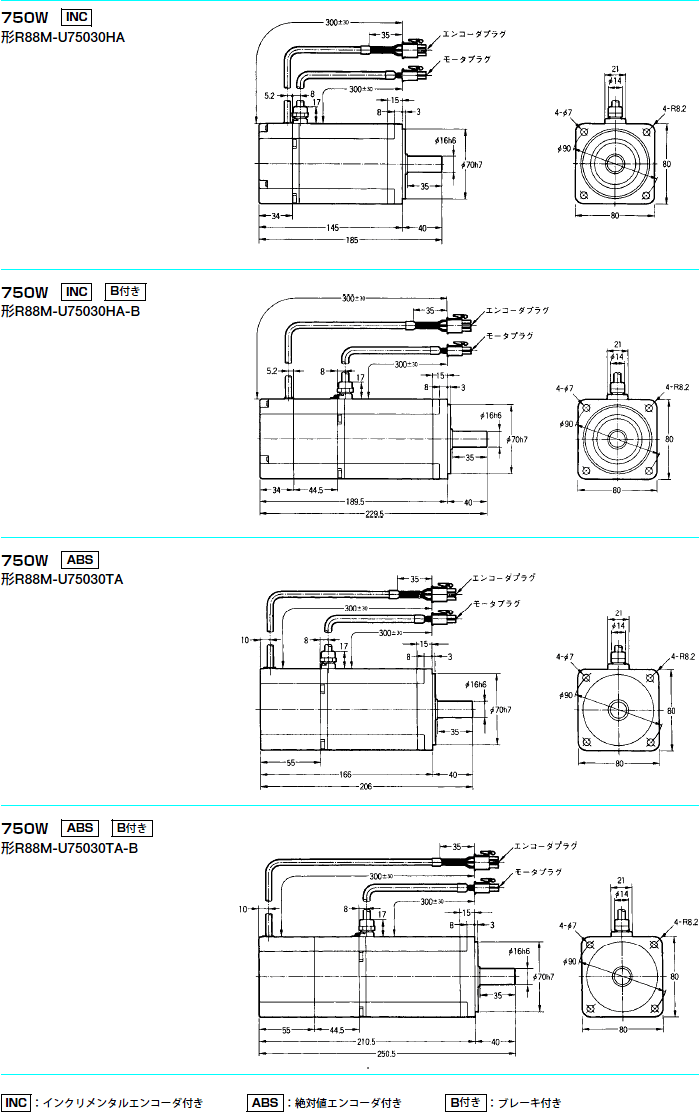

ACサーボモータ(標準UL規格取得品)

R88M-U / R88D-U 外形寸法 16
R88M-U / R88D-U 外形寸法 17
R88M-U / R88D-U 外形寸法 18

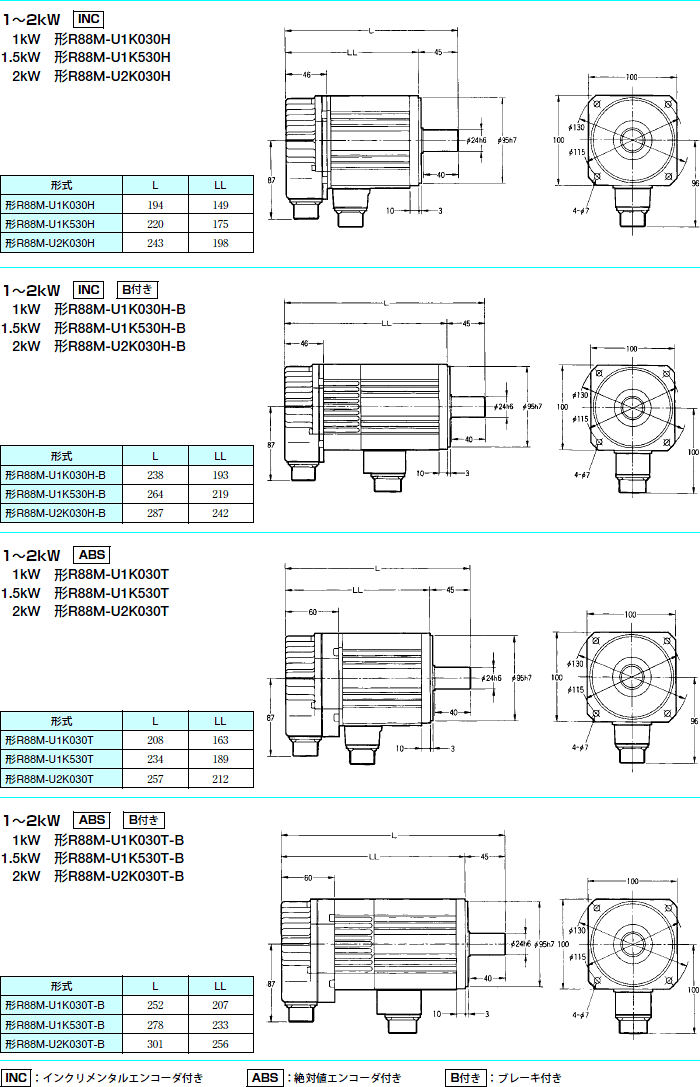

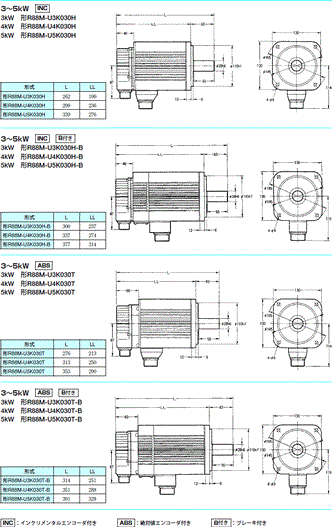

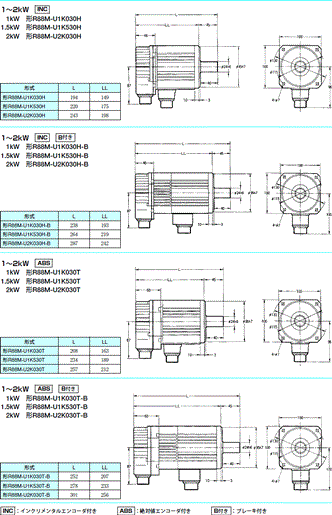

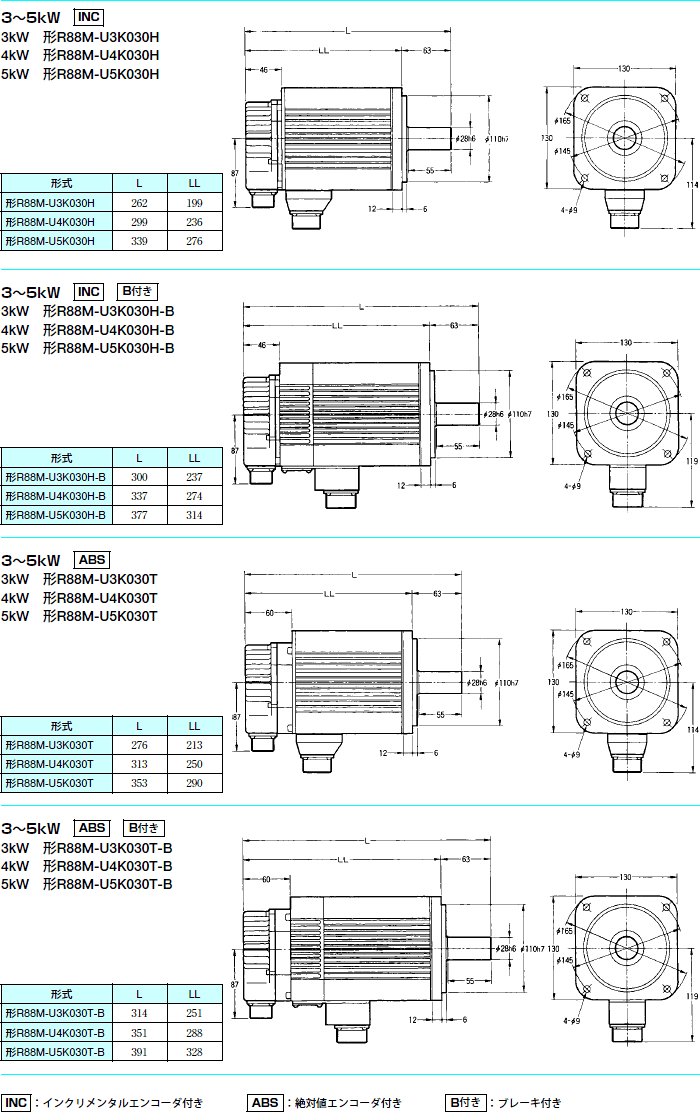

ACサーボモータ(標準UL規格未取得品)

R88M-U / R88D-U 外形寸法 20
R88M-U / R88D-U 外形寸法 21
