2013/03 受注終了

R88M-W, R88D-WT

ACサーボモータ/ドライバ（Wシリーズ汎用入力タイプ（パルス列/アナログ列入力タイプ））

R88M-W, R88D-WT

楽々機能を搭載した高性能サーボ。速い、優しい、グローバル対応仕様

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

サーボモータ置き換えプログラム

サーボモータ置き換えプログラムを大幅リニューアル。最新機種への置き換えにご活用ください。

カートを見る

この商品について

関連情報

情報更新 : 2013/10/15

（単位：mm）

ACサーボドライバ

壁面取り付けの場合

・AC200V：30W/50W/100W/200W
　形R88D-WTA3H/WTA5H/WT01H/WT02H
・AC100V：30W/50W/100W
　形R88D-WTA3HL/WTA5HL/WT01HL

R88M-W, R88D-WT 外形寸法 3

・AC200V：400W
　形R88D-WT04H
・AC100V：200W
　形R88D-WT02HL

R88M-W, R88D-WT 外形寸法 4

・AC200V：500W/750W/1kW
　形R88D-WT05H/WT08H/WT10H

R88M-W, R88D-WT 外形寸法 5

・AC200V：1.5kW
　形R88D-WT15H

R88M-W, R88D-WT 外形寸法 6

・AC200V：2kW/3kW
　形R88D-WT20H/WT30H

R88M-W, R88D-WT 外形寸法 7

・AC200V：5kW
　形R88D-WT50H

R88M-W, R88D-WT 外形寸法 8

・AC200V：6kW/7.5kW
　形R88D-WT60H/WT75H

R88M-W, R88D-WT 外形寸法 9

・AC200V：15kW
　形R88D-WT150H

R88M-W, R88D-WT 外形寸法 10

ACサーボモータ

シリンダタイプモータ（3000r/min）【ブレーキなし】
・AC200V：30W/50W/100W
　形R88M-W03030H（-S1）/W05030H（-S1）/W10030H（-S1）
　形R88M-W03030T（-S1）/W05030T（-S1）/W10030T（-S1）
・AC100V：30W/50W/100W
　形R88M-W03030L（-S1）/W05030L（-S1）/W10030L（-S1）
　形R88M-W03030S（-S1）/W05030S（-S1）/W10030S（-S1）

R88M-W, R88D-WT 外形寸法 12
R88M-W, R88D-WT 外形寸法 13

＊形R88M-W□-S1（キー付き）の場合の寸法です。

シリンダタイプモータ（3000r/min）【ブレーキ付き】
・AC200V：30W/50W/100W
　形R88M-W03030H-B（S1）/W05030H-B（S1）/W10030H-B（S1）
　形R88M-W03030T-B（S1）/W05030T-B（S1）/W10030T-B（S1）
・AC100V：30W/50W/100W
　形R88M-W03030L-B（S1）/W05030L-B（S1）/W10030L-B（S1）
　形R88M-W03030S-B（S1）/W05030S-B（S1）/W10030S-B（S1）

R88M-W, R88D-WT 外形寸法 15
R88M-W, R88D-WT 外形寸法 16

＊形R88M-W□-BS1（キー付き）の場合の寸法です。

シリンダタイプモータ（3000r/min）【ブレーキなし】
・AC200V：200W/400W/750W
　形R88M-W20030H（-S1）/W40030H（-S1）/W75030H（-S1）
　形R88M-W20030T（-S1）/W40030T（-S1）/W75030T（-S1）
・AC100V：200W
　形R88M-W20030L（-S1）
　形R88M-W20030S（-S1）

R88M-W, R88D-WT 外形寸法 18
R88M-W, R88D-WT 外形寸法 19

＊形R88M-W□-S1（キー付き）の場合の寸法です。

シリンダタイプモータ（3000r/min）【ブレーキ付き】
・AC200V：200W/400W/750W
　形R88M-W20030H-B（S1）/W40030H-B（S1）/W75030H-B（S1）
　形R88M-W20030T-B（S1）/W40030T-B（S1）/W75030T-B（S1）
・AC100V：200W
　形R88M-W20030L-B（S1）
　形R88M-W20030S-B（S1）

R88M-W, R88D-WT 外形寸法 21
R88M-W, R88D-WT 外形寸法 22

＊形R88M-W□-BS1（キー付き）の場合の寸法です。

シリンダタイプモータ（3000r/min）【ブレーキなし】
・AC200V：1kW/1.5kW/2kW/3kW/4kW/5kW
　形R88M-W1K030H（-S2）/W1K530H（-S2）/W2K030H（-S2）/W3K030H（-S2）/W4K030H（-S2）/W5K030H（-S2）
　形R88M-W1K030T（-S2）/W1K530T（-S2）/W2K030T（-S2）/W3K030T（-S2）/W4K030T（-S2）/W5K030T（-S2）

R88M-W, R88D-WT 外形寸法 24
R88M-W, R88D-WT 外形寸法 25

＊形R88M-W□-S2（キー付きタップ付き）の場合の寸法です。

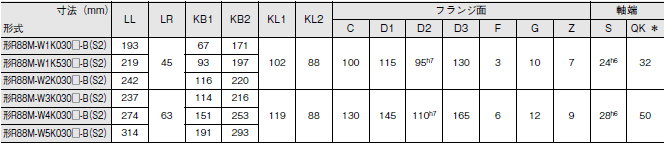

シリンダタイプモータ（3000r/min）【ブレーキ付き】
・AC200V：1kW/1.5kW/2kW/3kW/4kW/5kW
　形R88M-W1K030H-B（S2）/W1K530H-B（S2）/W2K030H-B（S2）/W3K030H-B（S2）/W4K030H-B（S2）/W5K030H-B（S2）
　形R88M-W1K030T-B（S2）/W1K530T-B（S2）/W2K030T-B（S2）/W3K030T-B（S2）/W4K030T-B（S2）/W5K030T-B（S2）

R88M-W, R88D-WT 外形寸法 27
R88M-W, R88D-WT 外形寸法 28

＊形R88M-W□-BS2（キー付きタップ付き）の場合の寸法です。

シリンダタイプモータ（1500r/min）【ブレーキなし】
・AC200V：450W/850W/1.3kW/1.8kW/2.9kW/4.4kW
　形R88M-W45015T（-S2）/W85015T（-S2）/W1K315T（-S2）/W1K815T（-S2）/W2K915T（-S2）/W4K415T（-S2）

R88M-W, R88D-WT 外形寸法 30
R88M-W, R88D-WT 外形寸法 31

＊形R88M-W□-S2（キー付きタップ付き）の場合の寸法です。

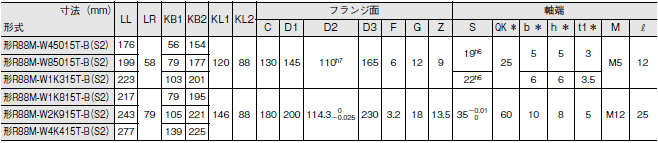

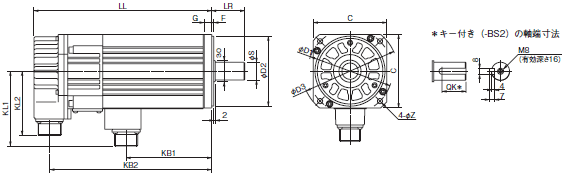

シリンダタイプモータ（1500r/min）【ブレーキ付き】
・AC200V：450W/850W/1.3kW/1.8kW/2.9kW/4.4kW
　形R88M-W45015T-B（S2）/W85015T-B（S2）/W1K315T-B（S2）/W1K815T-B（S2）/W2K915T-B（S2）/W4K415T-B（S2）

R88M-W, R88D-WT 外形寸法 33
R88M-W, R88D-WT 外形寸法 34

＊形R88M-W□-BS2（キー付きタップ付き）の場合の寸法です。

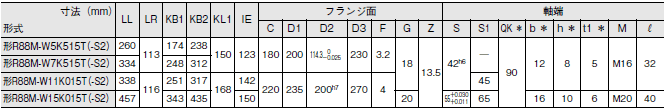

シリンダタイプモータ（1500r/min）【ブレーキなし】
・AC200V：5.5kW/7.5kW/11kW/15kW
　形R88M-W5K515T（-S2）/W7K515T（-S2）/W11K015T（-S2）/W15K015T（-S2）

R88M-W, R88D-WT 外形寸法 36
R88M-W, R88D-WT 外形寸法 37

＊形R88M-W□-S2（キー付きタップ付き）の場合の寸法です。

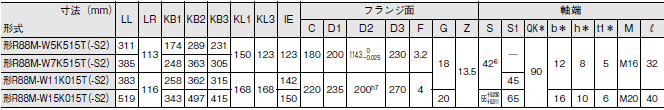

シリンダタイプモータ（1500r/min）【ブレーキ付き】
・AC200V：5.5kW/7.5kW/11kW/15kW
　形R88M-W5K515T-B（S2）/W7K515T-B（S2）/W11K015T-B（S2）/W15K015T-B（S2）

R88M-W, R88D-WT 外形寸法 39
R88M-W, R88D-WT 外形寸法 40

＊形R88M-W□-BS2（キー付きタップ付き）の場合の寸法です。

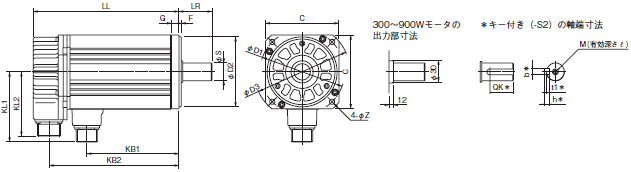

シリンダタイプモータ（1000r/min）【ブレーキなし】
・AC200V：300W/600W/900W/1.2kW/2kW/3kW
　形R88M-W30010H（-S2）/W60010H（-S2）/W90010H（-S2）/W1K210H（-S2）/W2K010H（-S2）/W3K010H（-S2）
　形R88M-W30010T（-S2）/W60010T（-S2）/W90010T（-S2）/W1K210T（-S2）/W2K010T（-S2）/W3K010T（-S2）

R88M-W, R88D-WT 外形寸法 42
R88M-W, R88D-WT 外形寸法 43

＊形R88M-W□-S2（キー付きタップ付き）の場合の寸法です。

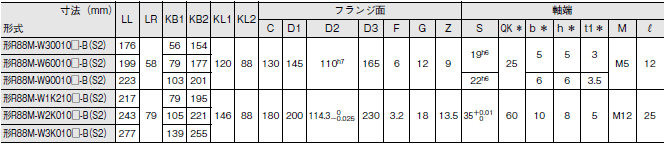

シリンダタイプモータ（1000r/min）【ブレーキ付き】
・AC200V：300W/600W/900W/1.2kW/2kW/3kW
　形R88M-W30010H-B（S2）/W60010H-B（S2）/W90010H-B（S2）/W1K210H-B（S2）/W2K010H-B（S2）/W3K010H-B（S2）
　形R88M-W30010T-B（S2）/W60010T-B（S2）/W90010T-B（S2）/W1K210T-B（S2）/W2K010T-B（S2）/W3K010T-B（S2）

R88M-W, R88D-WT 外形寸法 45
R88M-W, R88D-WT 外形寸法 46

＊形R88M-W□-BS2（キー付きタップ付き）の場合の寸法です。

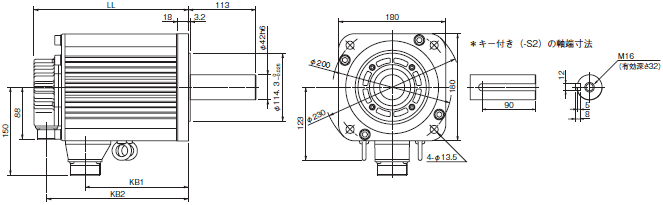

シリンダタイプモータ（1000r/min）【ブレーキなし】
・AC200V：4kW/5.5kW
　形R88M-W4K010H（-S2）/W5K510H（-S2）
　形R88M-W4K010T（-S2）/W5K510T（-S2）

R88M-W, R88D-WT 外形寸法 48
R88M-W, R88D-WT 外形寸法 49

シリンダタイプモータ（1000r/min）【ブレーキ付き】
・AC200V：4kW/5.5kW
形R88M-W4K010H-B（S2）/W5K510H-B（S2）
形R88M-W4K010T-B（S2）/W5K510T-B（S2）

R88M-W, R88D-WT 外形寸法 50
R88M-W, R88D-WT 外形寸法 51

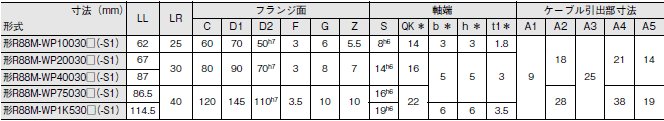

フラットタイプモータ【ブレーキなし】
・AC200V：100W/200W/400W/750W/1.5kW
　形R88M-WP10030H（-S1）/WP20030H（-S1）/WP40030H（-S1）/WP75030H（-S1）/WP1K530H（-S1）
　形R88M-WP10030T（-S1）/WP20030T（-S1）/WP40030T（-S1）/WP75030T（-S1）/WP1K530T（-S1）
・AC100V：100W/200W
形R88M-WP10030L（-S1）/WP20030L（-S1）
形R88M-WP10030S（-S1）/WP20030S（-S1）

R88M-W, R88D-WT 外形寸法 52
R88M-W, R88D-WT 外形寸法 53

＊形R88M-W□-S1（キー付き）の場合の寸法です。

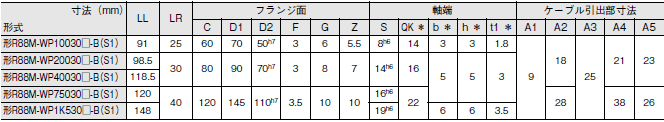

フラットタイプモータ【ブレーキ付き】
・AC200V：100W/200W/400W/750W/1.5kW
　形R88M-WP10030H-B（S1）/WP20030H-B（S1）/WP40030H-B（S1）/WP75030H-B（S1）/WP1K530H-B（S1）
　形R88M-WP10030T-B（S1）/WP20030T-B（S1）/WP40030T-B（S1）/WP75030T-B（S1）/WP1K530T-B（S1）
・AC100V：100W/200W
　形R88M-WP10030L-B（S1）/WP20030L-B（S1）
　形R88M-WP10030S-B（S1）/WP20030S-B（S1）

R88M-W, R88D-WT 外形寸法 55
R88M-W, R88D-WT 外形寸法 56

＊形R88M-W□-BS1（キー付き）の場合の寸法です。
