2017/03 受注終了

E3X-SD

シンプルファイバセンサ

E3X-SD

超かんたん×高性能。ファイバセンサのスタンダード

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

アンプユニット

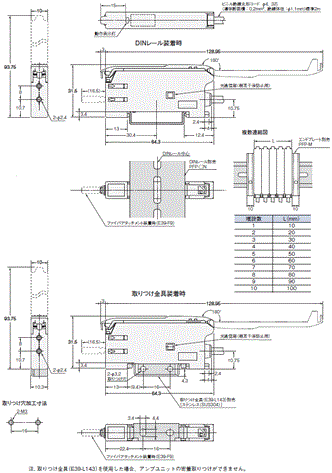

コード引き出しタイプ
E3X-SD11
E3X-SD41

E3X-SD 外形寸法 3

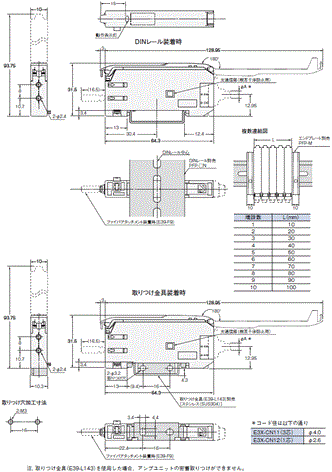

コネクタタイプ
E3X-SD6
E3X-SD8

E3X-SD 外形寸法 4

省配線コネクタ

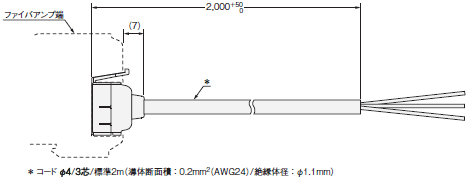

親コネクタ
形E3X-CN11

E3X-SD 外形寸法 6

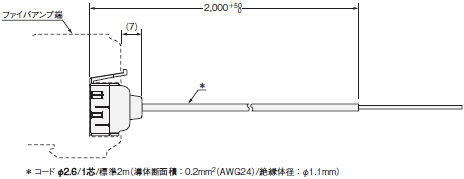

子コネクタ
形E3X-CN12

E3X-SD 外形寸法 7

アクセサリ(別売)

取りつけ金具
形E39-L143

E3X-SD 外形寸法 9

エンドプレート
形PFP-M

E3X-SD 外形寸法 10
