XS5W-L/S 電源用 ソケット／プラグ両側コネクタ

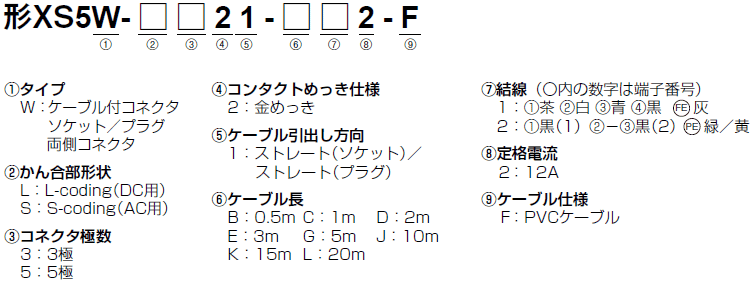

形式構成
形式基準
形式から製品の仕様をご判断いただく際にご利用ください。
ご注文の際には、「形式／種類」にある形式からお選びください。
形式／種類
| 形状 | ケーブル長さL（m） | L-coding（5極） | S-coding（3極） |
|---|---|---|---|
| 形式 | 形式 | ||
ストレート
 |
0.5 | XS5W-L521-B12-F | XS5W-S321-B22-F |
| 1 | XS5W-L521-C12-F | XS5W-S321-C22-F | |
| 2 | XS5W-L521-D12-F | XS5W-S321-D22-F | |
| 3 | XS5W-L521-E12-F | XS5W-S321-E22-F | |
| 5 | XS5W-L521-G12-F | XS5W-S321-G22-F | |
| 10 | XS5W-L521-J12-F | XS5W-S321-J22-F | |
| 15 | XS5W-L521-K12-F | XS5W-S321-K22-F | |
| 20 | XS5W-L521-L12-F | XS5W-S321-L22-F |
XS5F-L/S 電源用 ソケット片側コネクタ

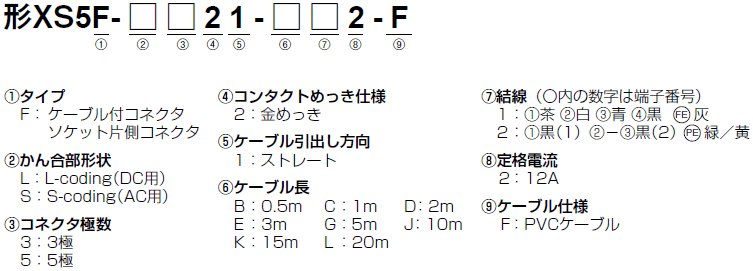

形式構成
形式基準
形式から製品の仕様をご判断いただく際にご利用ください。
ご注文の際には、「形式／種類」にある形式からお選びください。
形式／種類
| 形状 | ケーブル長さL（m） | L-coding（5極） | S-coding（3極） |
|---|---|---|---|
| 形式 | 形式 | ||
ストレート
 |
0.5 | XS5F-L521-B12-F | XS5F-S321-B22-F |
| 1 | XS5F-L521-C12-F | XS5F-S321-C22-F | |
| 2 | XS5F-L521-D12-F | XS5F-S321-D22-F | |
| 3 | XS5F-L521-E12-F | XS5F-S321-E22-F | |
| 5 | XS5F-L521-G12-F | XS5F-S321-G22-F | |
| 10 | XS5F-L521-J12-F | XS5F-S321-J22-F | |
| 15 | XS5F-L521-K12-F | XS5F-S321-K22-F | |
| 20 | XS5F-L521-L12-F | XS5F-S321-L22-F |
XS5H-L 電源用 プラグ片側コネクタ

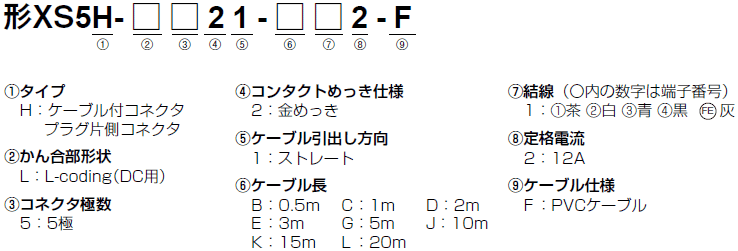

形式構成
形式基準
形式から製品の仕様をご判断いただく際にご利用ください。
ご注文の際には、「形式／種類」にある形式からお選びください。
形式／種類
| 形状 | ケーブル長さL（m） | L-coding（5極） |
|---|---|---|
| 形式 | ||
ストレート
 |
0.5 | XS5H-L521-B12-F |
| 1 | XS5H-L521-C12-F | |
| 2 | XS5H-L521-D12-F | |
| 3 | XS5H-L521-E12-F | |
| 5 | XS5H-L521-G12-F | |
| 10 | XS5H-L521-J12-F | |
| 15 | XS5H-L521-K12-F | |
| 20 | XS5H-L521-L12-F |
XS5R-L/S Y字形／T字形分岐コネクタ プラグ／ソケット
形式／種類
| 種類 | L-coding（5極） | S-coding（3極） |
|---|---|---|
| 形式 | 形式 | |
| T字形 | XS5R-L52T-1 | XS5R-S32T-1 |
| Y字形 | XS5R-L52Y-1 | XS5R-S32Y-1 |
注. XS5R-SはUL認証取得予定（2026年12月）です。
M12（Lコード）用変換ケーブル
形式／種類
| 種類 | ケーブル長さL（m） | 形式 | |
|---|---|---|---|
| プラグ/上位側 | ソケット/下位側 | ||
| 7/8 4極 | M12 L-coding | 0.3 | XS5W-L52A-A10-F |
| M12 L-coding | 7/8 4極 | 0.3 | XS5W-L52B-A10-F |
| 7/8 5極 | M12 L-coding | 0.3 | XS5W-L52C-A10-F |
| M12 L-coding | 7/8 5極 | 0.3 | XS5W-L52D-A10-F |
注. 7/8はねじ式コネクタです。
