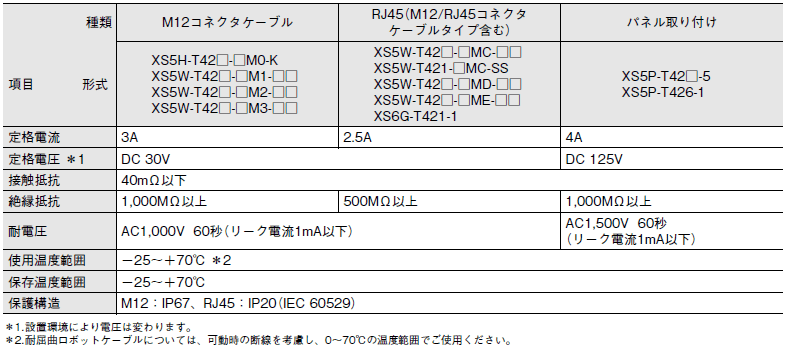

定格／性能
| 種類 | M12コネクタケーブル | RJ45
（M12/RJ45コネクタケーブルタイプ含む） |
パネル取り付け |
|---|---|---|---|
| 形式 | XS5H-T42□-□M0-K
XS5W-T42□-□M1-□□ XS5W-T42□-□M2-□□ XS5W-T42□-□M3-□□ |
XS5W-T42□-□MC-□□
XS5W-T421-□MC-SS XS5W-T42□-□MD-□□ XS5W-T42□-□ME-□□ XS6G-T421-1 |
XS5P-T42□-5
XS5P-T426-1 |
| 定格電流 | 3A | 2.5A | 4A |
| 定格電圧 ＊1 | DC 30V | DC 125V | |
| 接触抵抗 | 40mΩ以下 | ||
| 絶縁抵抗 | 1,000MΩ以上 | 500MΩ以上 | 1,000MΩ以上 |
| 耐電圧 | AC1,000V 60秒（リーク電流1mA以下） | AC1,500V 60秒
（リーク電流1mA以下） |
|
| 使用温度範囲 | -25～+70℃ ＊2 | ||
| 保存温度範囲 | -25～+70℃ | ||
| 保護構造 | M12：IP67、RJ45：IP20（IEC 60529） | ||
＊1. 設置環境により電圧は変わります。
＊2. 耐屈曲ロボットケーブルについては、可動時の断線を考慮し、0～70℃の温度範囲でご使用ください。

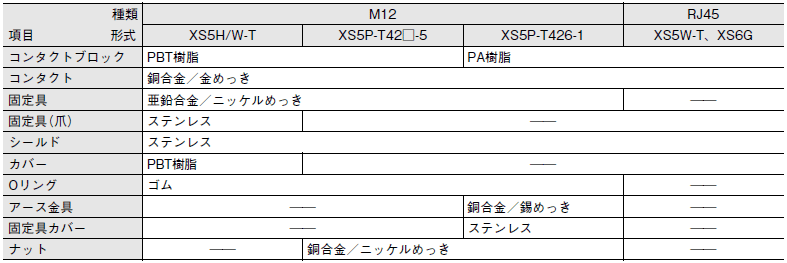

材質／処理
コネクタ
| 種類 | M12 | RJ45 | ||
|---|---|---|---|---|
| 形式 | XS5H/W-T | XS5P-T42□-5 | XS5P-T426-1 | XS5W-T、XS6G |
| コンタクトブロック | PBT樹脂 | PA樹脂 | ||
| コンタクト | 銅合金/金めっき | |||
| 固定具 | 亜鉛合金/ニッケルめっき | ―― | ||
| 固定具（爪） | ステンレス | ―― | ||
| シールド | ステンレス | |||
| カバー | PBT樹脂 | ―― | ||
| Oリング | ゴム | ―― | ||
| アース金具 | ―― | 銅合金/錫めっき | ―― | |
| 固定具カバー | ―― | ステンレス | ―― | |
| ナット | ―― | 銅合金/ニッケルめっき | ―― | |

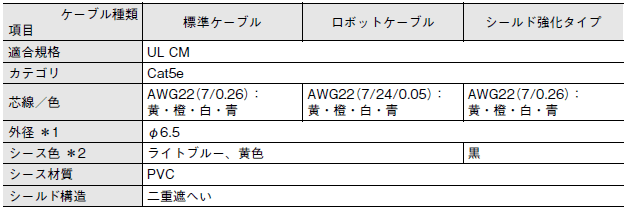

ケーブル
| ケーブル種類 | 標準ケーブル | ロボットケーブル | シールド強化タイプ |
|---|---|---|---|
| 適合規格 | UL CM | ||
| カテゴリ | Cat5e | ||
| 芯線/色 | AWG22（7/0.26）：
黄・橙・白・青 |
AWG22（7/24/0.05）：
黄・橙・白・青 |
AWG22（7/0.26）：
黄・橙・白・青 |
| 外径 ＊1 | φ6.5 | ||
| シース色 ＊2 | ライトブルー、黄色 | 黒 | |
| シース材質 | PVC | ||
| シールド構造 | 二重遮へい | ||

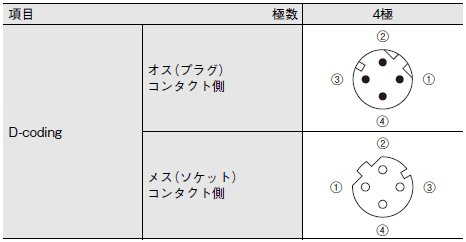

コンタクト配列図（かん合面側）
| 極数 | 4極 | |
|---|---|---|
| D-coding | オス（プラグ）コンタクト側 |  |
| メス（ソケット）コンタクト側 |  |
|
