B5T-007003

ヒューマンビジョンコンポ（HVC-P2）

B5T-007003

クリーンスーツを着用した人検出に対応した人検出特化モジュール 簡単・手軽に、画像センシングを装置へ組込み可能に

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2026/02/02

定格

項目 定格値（規格値）
電源電圧 DC5V±10%
消費電流 0.25A以下
動作温度 0～+50℃（ただし、結露および氷結しないこと）
動作湿度 90%RH以下（ただし、結露および氷結しないこと）
保存温度 -30～+70℃（ただし、結露および氷結しないこと）
保存湿度 90%RH以下（ただし、結露および氷結しないこと）

仕様／機能

画像入力仕様

項目 仕様
形B5T-007003-010 形B5T-007003-020
検出解像度 1600×1200pixels 1600×1200pixels
水平検出範囲（画角） 54度±3度 94度±5度
垂直検出範囲（画角） 41度±3度 76度±5度
光軸の傾き ±4度 ±7度
回転ずれ ±2度 ±2度

画像出力仕様

項目 仕様
出力画像 出力なし/160×120pixels/320×240pixelsから選択
画像フォーマット RAW（8bits、Y data）

対応検出範囲

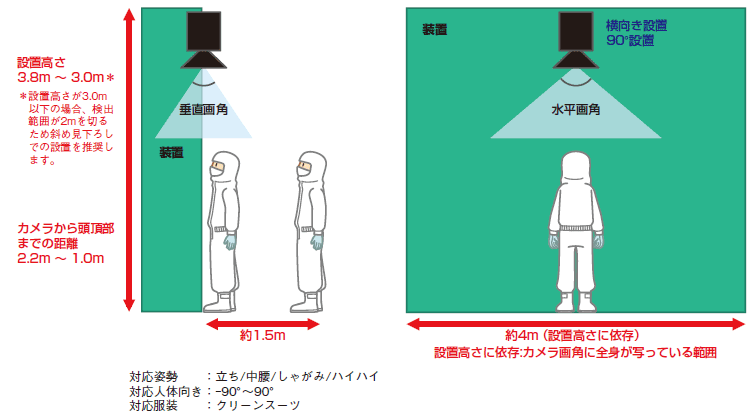

見下ろしモデル＊1

B5T-007003 定格/性能 6

＊1. モデルはコマンドから指定します。

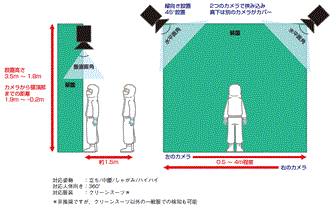

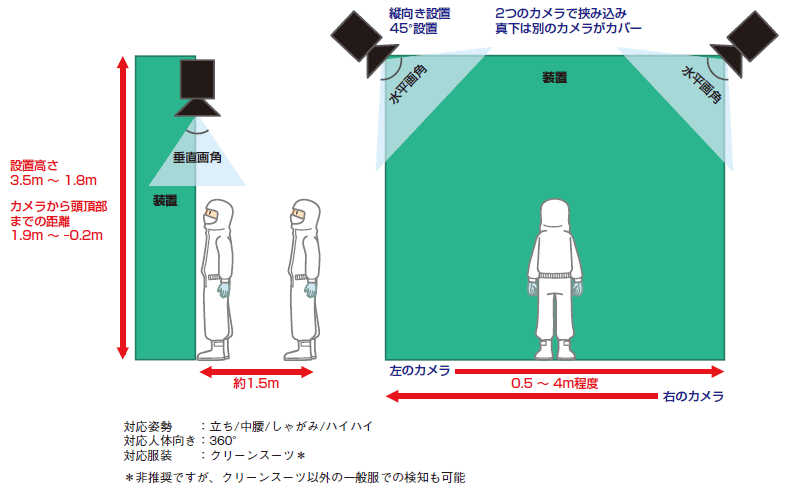

斜め見下ろしモデル

B5T-007003 定格/性能 8

見上げモデル

B5T-007003 定格/性能 9

ホストとの通信仕様

UART

項目 仕様
機能 本ユニットを制御するコマンドをホストから受信し、本ユニットが検出した結果などをホストへ送信します。
通信方式 全二重双方向通信
通信プロトコル 無手順
同期方式 調歩同期式
データ形式 スタート：1bit、データ：8bit
ストップ：1bit、パリティなし
伝送符号 NRZ方式 論理Low：0V、論理High：3.3V
伝送速度 9600/38400/115200（初期値）/230400/460800bps、コマンドで変更可能

USB

項目 仕様
機能 本ユニットを制御するコマンドをホストから受信し、本ユニットが検出した結果などをホストへ送信します。
通信方式 USB 2.0（CDCクラスを使用）
通信プロトコル 無手順
データ形式 スタート：1bit、データ：8bit
ストップ：1bit、パリティなし

センシング機能

機能 出力 備考
人体検出 検出人数 最大検出人数 16人
検出位置 検出矩形の左上/右下それぞれの座標
信頼度 検出結果の確からしさ（0～1000、1刻み）、値が大きい程、検出結果が確からしい
判定結果フラグ 検出対象範囲内外、矩形サイズ範囲内外、誤検出判定有無の3種類

画像入力仕様項目の定義

水平検出範囲（画角）、垂直検出範囲（画角）

水平画角50度タイプ
形B5T-007003-010

B5T-007003 定格/性能 16

水平画角90度タイプ
形B5T-007003-020

B5T-007003 定格/性能 17

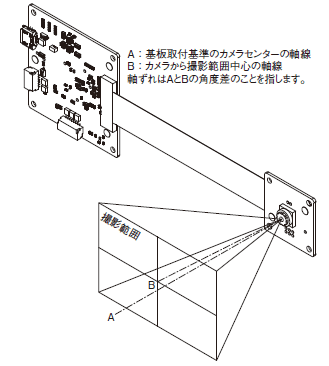

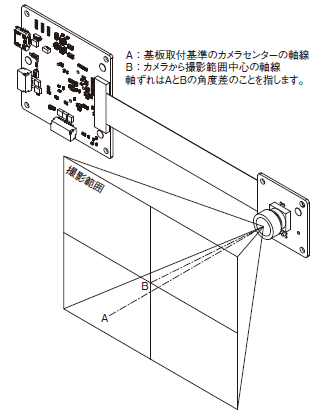

軸ずれ

水平画角50度タイプ
形B5T-007003-010

B5T-007003 定格/性能 18

水平画角90度タイプ
形B5T-007003-020

B5T-007003 定格/性能 19

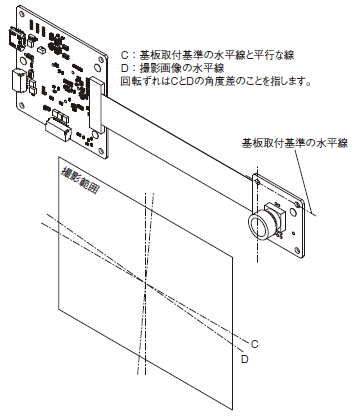

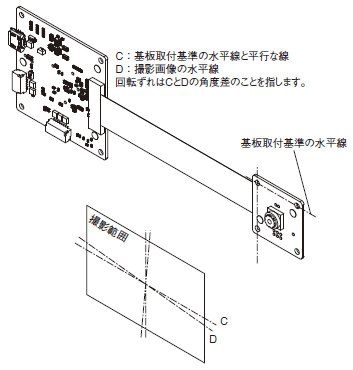

回転ずれ

水平画角50度タイプ
形B5T-007003-010

B5T-007003 定格/性能 21

水平画角90度タイプ
形B5T-007003-020

B5T-007003 定格/性能 22
