AI判定カメラ
この商品について
関連情報
情報更新 : 2025/09/16

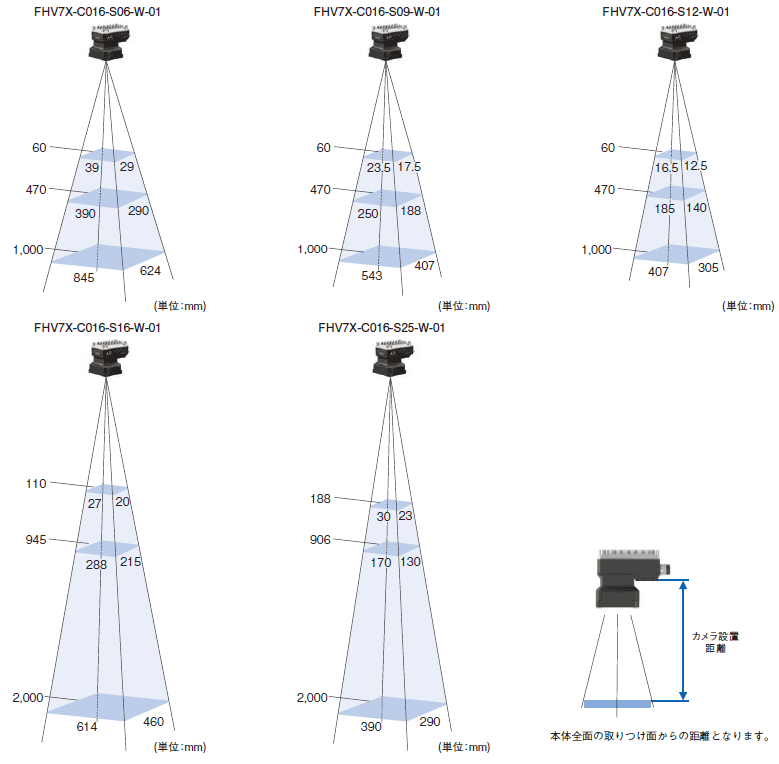

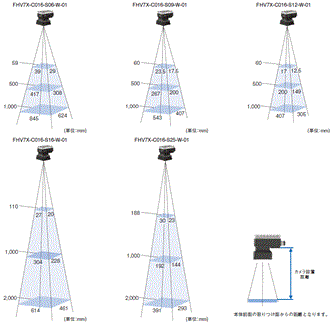

| 外観 | 画素数 | 撮像素子 | 照明 | カメラ設置
距離（mm） |
X視野×Y視野（mm） | 形式 |
|---|---|---|---|---|---|---|
 |
160万画素 | カラー | 白色 | 60～1,000 | 39×29～845×624 | FHV7X-C016-S06-W-01 |
| 60～1,000 | 23.5×17.5～543×407 | FHV7X-C016-S09-W-01 | ||||
| 60～1,000 | 16.5×12.5～407×305 | FHV7X-C016-S12-W-01 | ||||
| 110～2,000 | 27×20～614×460 | FHV7X-C016-S16-W-01 | ||||
| 188～2,000 | 30×23～390×290 | FHV7X-C016-S25-W-01 |
180pixel（X）×180pixel（Y）以上です。視野によってmmサイズは異なります。下記の表でご確認ください。
| Y視野（mm） | 15 | 35 | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 判別可能最小サイズ（mm）＊ | 2.5 | 6 | 8 | 17 | 25 | 33 | 42 | 50 | 67 | 83 | 100 |
＊該当視野における180pixelのサイズです。
| 外観 | 種類 | ケーブル長 | 形式 |
|---|---|---|---|
 |
電源I/Oケーブル（耐屈曲） | 2m | FHV-VDB2 2M |
| 3m | FHV-VDB2 3M | ||
| 5m | FHV-VDB2 5M | ||
| 10m | FHV-VDB2 10M | ||
| 20m | FHV-VDB2 20M | ||
 |
電源I/Oケーブル（耐屈曲、ライトアングル） | 2m | FHV-VDLB2 2M |
| 3m | FHV-VDLB2 3M | ||
| 5m | FHV-VDLB2 5M | ||
| 10m | FHV-VDLB2 10M | ||
| 20m | FHV-VDLB2 20M | ||
 |
Ethernetケーブル（耐屈曲） | 2m | FHV-VNB2 2M |
| 3m | FHV-VNB2 3M | ||
| 5m | FHV-VNB2 5M | ||
| 10m | FHV-VNB2 10M | ||
| 20m | FHV-VNB2 20M | ||
 |
Ethernetケーブル（耐屈曲、ライトアングル） | 2m | FHV-VNLB2 2M |
| 3m | FHV-VNLB2 3M | ||
| 5m | FHV-VNLB2 5M | ||
| 10m | FHV-VNLB2 10M | ||
| 20m | FHV-VNLB2 20M |
| 外観 | 種類 | 形式 |
|---|---|---|
 |
パラレルインタフェース | FHV-SDU10 |
| 外観 | 種類 | ケーブル長 | 形式 | |
|---|---|---|---|---|
 |
スマートカメラデータユニットケーブル
（耐屈曲）＊1 |
2m | FHV-VUB2 2M | |
| 3m | FHV-VUB2 3M | |||
| 5m | FHV-VUB2 5M | |||
| 10m | FHV-VUB2 10M | |||
| 20m | FHV-VUB2 20M | |||
 |
スマートカメラデータユニットケーブル
（耐屈曲、ライトアングル）＊1 |
2m | FHV-VULB2 2M | |
| 3m | FHV-VULB2 3M | |||
| 5m | FHV-VULB2 5M | |||
| 10m | FHV-VULB2 10M | |||
| 20m | FHV-VULB2 20M | |||
 |
パラレルI/Oケーブル | 2m | XW2Z-S013-2 | |
| 5m | XW2Z-S013-5 | |||
 |
コネクタ端子台変換ユニット用
パラレルI/Oケーブル |
0.5m | XW2Z-050EE | |
| 1m | XW2Z-100EE | |||
| 1.5m | XW2Z-150EE | |||
| 2m | XW2Z-200EE | |||
| 3m | XW2Z-300EE | |||
| 5m | XW2Z-500EE | |||
 |
コネクタ端子台変換
ユニット＊2 |
プッシュインタイプ | - | XW2K-34G-T |
| プラススクリュータイプ | - | XW2D-34G6 | ||
| マイナススクリュータイプ | - | XW2R-E34GD-T | ||
＊1. 本ケーブルを使用時は、I/Oケーブル（形FHV-VDB2/VDLB2/VDBX2/VDLBX2）は接続できません。
＊2. 詳しくは、コネクタ端子台変換ユニット、形XW2Kシリーズ（カタログ番号：SDCA-014）、形XW2Rデータシート、形XW2Dシリーズ（カタログ番号：CDLJ-032）をご覧ください。
| 外観 | 種類 | 形式 | |
|---|---|---|---|
 |
取付具 スマートカメラ本体・照明コントローラ固定用 | FHV-XMT-7 | |
 |
防水キャップ（交換用） | Ethernetコネクタ用 | FHV-XWC-ECN |
 |
照明コネクタ用 | FHV-XWC-LCN | |
| - | マイクロSDカードカバー専用ねじ（交換用、10個） | FHV-XSCR-MSD | |
| 外観 | 詳細 | 形式 | ||
|---|---|---|---|---|
 |
EtherNet/IP・Ethernet産業用
スイッチングハブ |
5ポート | 消費電流：0.07A | W4S1-05D |
| 外観 | 商品名 | スクリーン
サイズ |
フレームカラー | 形式 |
|---|---|---|---|---|
 |
スマートカメラFHV7シリーズ用
タッチパネルモニタ |
15.4インチ | 黒 | NYE2A-20F11-15WR1200 |
| 12.1インチ | 黒 | NYE2A-20F11-12WR1200 | ||
 |
高圧防水アタッチメント（PWA） | 15.4インチ用 | ー | NA-15WATW01 |
| 12.1インチ用 | ー | NA-12WATW01 | ||
 |
反射防止シート | 15.4インチ用 | ー | NA-15WKBA04 |
| 12.1インチ用 | ー | NA-12WKBA04 |
