VHV5-F

超高速・オートフォーカスコードリーダ

VHV5-F

移動体の高速読み取りから印字品質の悪いコードの安定読み取りまであらゆる生産ラインに対応

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2025/06/02

1. コードリーダ

代表的な機種

赤色照明タイプ

形状 画素数 視野 X-Mode 形式
3946_lu_1_1 230万画素 中視野 あり VHV5-F000M023M-SRX
230万画素 狭視野 あり VHV5-F000N023M-SRX
230万画素 超深度・長距離 あり VHV5-F000L023M-SRX
500万画素 中視野 あり VHV5-F000M050M-SRX
500万画素 狭視野 あり VHV5-F000N050M-SRX
500万画素 超深度・長距離 あり VHV5-F000L050M-SRX

白色照明タイプ

形状 画素数 視野 X-Mode 形式
3946_lu_2_1 230万画素 中視野 あり VHV5-F000M023M-SWX
230万画素 狭視野 あり VHV5-F000N023M-SWX
230万画素 超深度・長距離 あり VHV5-F000L023M-SWX
500万画素 中視野 あり VHV5-F000M050M-SWX
500万画素 狭視野 あり VHV5-F000N050M-SWX
500万画素 超深度・長距離 あり VHV5-F000L050M-SWX

注1. ケーブルや取り付け金具は付属していません。
注2. I/Oケーブルやインタフェースデバイスは、MicroHAWK V430-FシリーズやV440-Fシリーズと同じものを使用できます。
注3. X-Modeは、印字グレードの低いコードやDPMなどにも適用可能です。

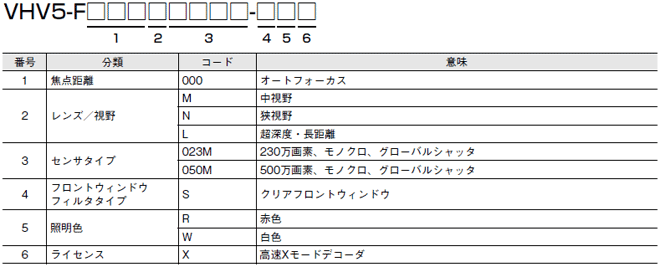

コードリーダの形式構成

形式から製品の仕様をご判断いただく際にご利用ください。

VHV5-F 形式/種類 6

2. 取り付け用アクセサリ

形状 取り付けイメージ タイプ 形式
3946_lu_4_1 3946_lu_4_2 カメラマウント（回転角度調整用） VHV5-AM0
3946_lu_4_3 3946_lu_4_4 カメラマウント
（複数ねじ規格対応、ヒートシンク機能付き）		 VHV5-AM1
3946_lu_4_5 3946_lu_4_6 カメラマウント
（APG規格対応、上下・左右角度調整用）		 VHV5-AM2

3. フロントウィンドウアクセサリ

形状 タイプ 形式
3946_lu_5_1 交換用フロントカバー（中視野用) VHV5-AF0
3946_lu_5_2 交換用フロントカバー
（狭視野・超深度・長距離用)		 VHV5-AF1
3946_lu_5_3 拡散板（シールタイプ） VHV5-AF2
3946_lu_5_4 偏光板（シールタイプ） VHV5-AF3
3946_lu_5_5 部分偏光板（シールタイプ） VHV5-AF4

4. ケーブル

形状 タイプ 長さ/仕様 形式
3946_lu_6_1 イーサネットケーブル＊
（Xコード、RJ45、耐屈曲）		 2m FHV-VNB2 2M
3m FHV-VNB2 3M
5m FHV-VNB2 5M
10m FHV-VNB2 10M
20m FHV-VNB2 20M
3946_lu_6_2 イーサネットケーブル
（Xコード、RJ45、耐屈曲、ライトアングル）		 2m FHV-VNLB2 2M
3m FHV-VNLB2 3M
5m FHV-VNLB2 5M
10m FHV-VNLB2 10M
20m FHV-VNLB2 20M
3946_lu_6_3 ・I/O（フライングリード）ケーブル（耐屈曲）
・ストレートコネクタ		 3m V430-W8-3M
5m V430-W8-5M
10m V430-W8-10M
3946_lu_6_4 ・I/O（フライングリード）ケーブル（耐屈曲）
・下向きライトアングルコネクタ		 3m V430-W8LD-3M
3946_lu_6_5 ・I/O（フライングリード）ケーブル（耐屈曲）
・上向きライトアングルコネクタ		 3m V430-W8LU-3M
3946_lu_6_6 RS-232Cケーブル ストレートコネクタタイプ 1m V430-WR-1M
3m V430-WR-3M
3946_lu_6_7 オムロン製プログラマブル
コントローラ（CS/CJ/NJ）接続用
RS-232Cケーブル		 2m V430-WPLC-2M
3946_lu_6_8 ・RS-232C-I/O（M12）
　2股ケーブル（耐屈曲）
・ストレートコネクタ		 3m V430-WQR-3M
5m V430-WQR-5M
3946_lu_6_9 ・キーボードウェッジ-I/O（M12）
　2股ケーブル（耐屈曲）
・ストレートコネクタ		 3m V430-WQK-3M

＊より長いイーサネットケーブルが必要な場合は、カメラケーブルFJ-VSG 40Mを使用可能です。

5. 電源

形状 タイプ 形式
3946_lu_7_1 電源AC100-240V DC+24V M12 12ピンソケット
（TypeB/E対応ケーブル付き）		 97-000012-01
3946_lu_7_2 シングルポートPoE インジェクタ、30W、
IEEE 802.3at準拠、RJ45コネクタ×2、AC90～264V＊
（スタンドアロンPCでの使用を推奨）
＊電源ケーブルは付属していません。
別途、C13電源ケーブルを準備してください。		 98-9000311-01
