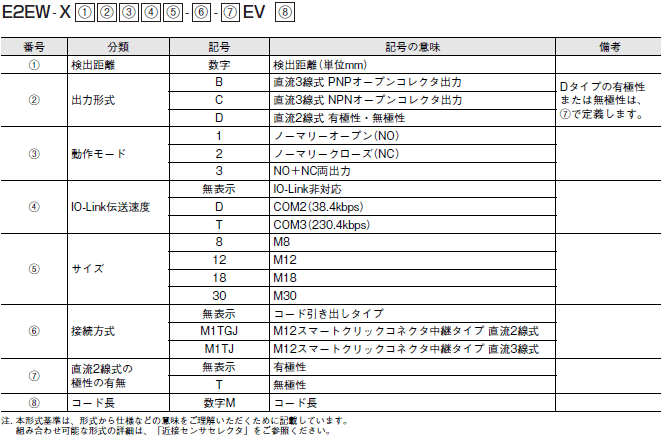

形式基準

E2EW-EV 形式/種類 1

種類

ベーシックモデル

中距離タイプ

直流2線式

サイズ
(検出距離)
ボディサイズ 接続方式 極性 形式
動作モード:NO
M8
(2mm)
3909_lu_2_1 コード引き出し(2m) 有り E2EW-X2D18-EV 2M
M12スマートクリック
コネクタ中継(0.3m)
有り E2EW-X2D18-M1TGJ-EV 0.3M
M12
(3mm)
3909_lu_2_2 コード引き出し(2m) 有り E2EW-X3D112-EV 2M
M12スマートクリック
コネクタ中継(0.3m)
有り E2EW-X3D112-M1TGJ-EV 0.3M
無し E2EW-X3D112-M1TGJ-TEV 0.3M
M18
(7mm)
3909_lu_2_3 コード引き出し(2m) 有り E2EW-X7D118-EV 2M
M12スマートクリック
コネクタ中継(0.3m)
有り E2EW-X7D118-M1TGJ-EV 0.3M
無し E2EW-X7D118-M1TGJ-TEV 0.3M
M30
(12mm)
3909_lu_2_4 コード引き出し(2m) 有り E2EW-X12D130-EV 2M
M12スマートクリック
コネクタ中継(0.3m)
有り E2EW-X12D130-M1TGJ-EV 0.3M
無し E2EW-X12D130-M1TGJ-TEV 0.3M

注1. 金属に埋め込んで使用する場合は、データシートの「周囲金属の影響」をご覧ください。
 2. ベーシックモデルはIO-Linkに対応していません。
 3. M8サイズとM12/18/30サイズで表示灯、検出面印字、ボディサイズ等で仕様が異なる点がございます。
   詳細や違いについては「定格/性能」、「外形寸法」 をご確認ください。

プレミアムモデル

長距離タイプ

直流3線式

サイズ
(検出距離)
ボディサイズ 接続方式 動作モード 形式
PNP出力 NPN出力
M12
(6mm)
3909_lu_3_1 コード引き出し(2m) NO E2EW-X6B1T12-EV 2M * E2EW-X6C112-EV 2M
NO+NC E2EW-X6B3T12-EV 2M * -
M12スマートクリック
コネクタ中継(0.3m)
NO E2EW-X6B1T12-M1TJ-EV 0.3M * E2EW-X6C112-M1TJ-EV 0.3M
NO+NC E2EW-X6B3T12-M1TJ-EV 0.3M * -
M18
(10mm)
3909_lu_3_2 コード引き出し(2m) NO E2EW-X10B1T18-EV 2M * E2EW-X10C118-EV 2M
NO+NC E2EW-X10B3T18-EV 2M * -
M12スマートクリック
コネクタ中継(0.3m)
NO E2EW-X10B1T18-M1TJ-EV 0.3M * E2EW-X10C118-M1TJ-EV 0.3M
NO+NC E2EW-X10B3T18-M1TJ-EV 0.3M * -

注1. 金属に埋め込んで使用する場合は、データシートの「周囲金属の影響」をご覧ください。
 2. *表記の機種はIO-Link(COM3)を搭載しています。
   動作モードNOはIO-Link通信によりNCに変更することができます。
 3. NPN出力の全タイプはIO-Linkに対応していません。

アクセサリ(別売り)

ナットセット

センサに付属しております。紛失時などにご注文ください。

形式 適用センサ 適用センサ外径 セット内容
Y92E-NWM12-E2EW-EV E2EW-EVシリーズ M12 締付ナット(SUS303):2個
歯付座金(SUS304):1個
Y92E-NWM18-E2EW-EV M18
Y92E-NWM30-E2EW-EV M30

センサI/Oコネクタ(別売り)

XS5シリーズの詳細に関してはデータシートをご覧ください。
