| 項目 | 定格値 | 単位 | |
|---|---|---|---|
| 発光側 | 順電流 IF | 25 注1 | mA |
| パルス順電流 | 100 注2 | mA | |
| 逆電圧 VR | 5 | V | |
| 受光側 | コレクタ・エミッタ間電圧 | 12 | V |
| エミッタ・コレクタ間電圧 | 5 | V | |
| コレクタ電流 | 20 | mA | |
| コレクタ損失 | 75 注1 | mW | |
| 動作温度 | -30～+85 注1 | ℃ | |
| 保存温度 | -40～+90 注1 | ℃ | |
| リフローはんだ付け温度 | 255 注3 | ℃ | |
- Home>
- 商品情報>
- 商品カテゴリ>
- センサ>
- フォト･マイクロセンサ>
- [電子部品]機器内蔵用フォト・マイクロセンサ>
- 透過形フォト・トランジスタ出力タイプ>
- EE-SX1330-2
EE-SX1330-2
フォト・マイクロセンサ（透過形）
情報更新 : 2023/09/01
横幅を最大化
絶対最大定格（Ta＝25℃）
注1：周囲温度が25℃を超える場合はこの限りではありません。
注2：デューティ比1%、パルス幅0.1ms
注3：はんだ付け時間は10秒以内
電気的および光学的特性（Ta＝25℃）
| 項目 | 特性値 | 単位 | 条件 | |||
|---|---|---|---|---|---|---|
| MIN | TYP | MAX | ||||
| 発光側 | 順電圧 | ̶ | 1.1 | 1.3 | V | IF＝5mA |
| 逆電流 | ̶ | ̶ | 10 | μA | VR＝5V | |
| ピーク発光波長 | ̶ | 940 | ̶ | nm | IF＝20mA | |
| 受光側 | 光電流 | 200 | ̶ | 1,000 | μA | IF＝5mA
VCE＝5V |
| 暗電流 | ̶ | 10 | 100 | nA | VCE＝10V | |
| コレクタ・エミッタ間
飽和電圧 Vce |
̶ | 0.1 | 0.4 | V | IF＝20mA
IL＝100μA |
|
| ピーク分光感度波長 | ̶ | 900 | ̶ | nm | VCE＝5V | |
| 上昇時間 | ̶ | 7 | ̶ | μs | VCC＝5V
RL＝100Ω IL＝500μA |
|
| 下降時間 | ̶ | 11 | ̶ | μs | ||

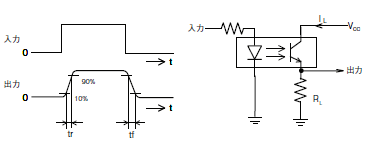

注：上昇時間・下降時間の定義は下図の通りです。
外装仕様
| 接続方式 | 質量（g） | 材質 |
|---|---|---|
| ケース | ||
| 表面実装タイプ | 0.2 | PPS |
情報更新 : 2023/09/01
