F3SG-RA-01TS / 02TS

セーフティライトカーテン接続用ケーブル

＊片側（投光器用または受光器用）のみの形式もご用意しています。形式末尾に投光器用：-L、受光器用:-Dをつけてご発注ください。
投光器用 片側コネクタケーブル：形F39-JD□A-L、 受光器用 片側コネクタケーブル：形F39-JD□A-D
注. 20m以上の長さが必要な場合は、両側コネクタケーブル（形F39-JD□B）と組み合わせてご使用ください。

＊片側（投光器用または受光器用）のみの形式もご用意しています。形式末尾に投光器用：-L、受光器用:-Dをつけてご発注ください。
　投光器用 両側コネクタケーブル：形F39-JD（R）□B-L、 受光器用 両側コネクタケーブル：形F39-JD（R）□B-D

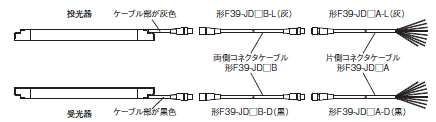

注. 20m以上の長さが必要な場合は、両側コネクタケーブル（形F39-JD□B）を片側コネクタケーブル（形F39-JD□A）と組み合わせてご使用ください。
　 なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
　 例：50m必要な場合、形F39-JD20B（20m）×２本と、形F39-JD10A（10m）×1本を接続して使用する。

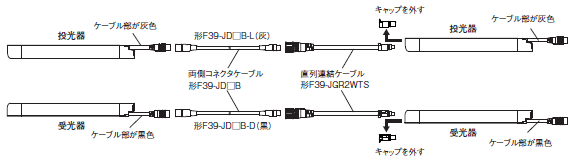

注. 直列連結時、連結されたセンサ間のケーブル延長には、直列連結ケーブルと両側コネクタケーブルを組み合わせてご使用ください。
延長時の両側コネクタケーブルには最大10mケーブル（形F39-JD10B）をご使用いただけます。
連結されたセンサ間のケーブル長：最大10m（連結ケーブル（形F39-JGR2WTS）と本体のケーブルは含まない）

注. 省配線コネクタ（形F39-CN5）を使用した場合、以下の機能は使用できません。
　・外部リレーモニタ
　・補助出力

注. 上記以外ケーブル長の投光器と受光器ケーブルの組み合わせも可能です。その際は販売員へお問い合わせください。
＊投光器用が両側コネクタケーブル、受光器用が片側コネクタケーブルです。

＊1. 検出幅0185～1225：2セット、検出幅1305～1945：3セット
＊2. 上下調整金具は、標準固定金具と組み合わせて使用できません。標準調整金具と組み合わせて使用してください。
　　 上下調整金具＋標準調整金具で使用する場合
検出幅1065以下の場合は、標準調整金具は不要です。上下調整金具 形F39-LGTB（-1）×1セットをご購入ください。
検出幅1145～1945：上下調整金具 形F39-LGTB（-1）×1セット/標準調整金具 形F39-LGA×1セットをご購入ください。

＊形F3SG-RA-01TSで使用できる機能はモニタ機能のみです。

＊本アクセサリはF3SG-RA-02TS用終端キャップと共用です。

注. Bluetooth通信ユニット形F39-BTおよびランプ・Bluetooth通信ユニット形F39-BTLPは2023年9月末に受注終了予定です。

専用の取付金具がスパッタ保護カバーに同梱されています。

注1. スパッタ保護カバーを取り付けた場合、F3SG-RA-01TSの検出距離は約10%低下します。
　2. スパッタ保護カバーを取り付けた場合、DIP-SWカバーまでを保護するため、DIP-SWの設定を事前に完了させてご使用ください。

セーフティライトカーテン接続用ケーブル

注. 7m以上の長さが必要な場合は、両側コネクタケーブル（形F39-JD□B）と組み合わせてご使用ください。
両側コネクタケーブルを使用する際には、両側コネクタケーブル本体に切削油がかからないよう、保護してください。

＊片側（投光器用または受光器用）のみの形式もご用意しています。形式末尾に投光器用：-L、受光器用:-Dをつけてご発注ください。
投光器用 片側コネクタケーブル：形F39-JD□A-L、 受光器用 片側コネクタケーブル：形F39-JD□A-D
注1. 耐クーラント用途では形F39-JD□RA-L/-Dをご使用ください。
　2. 20m以上の長さが必要な場合は、両側コネクタケーブル（形F39-JD□B）と組み合わせてご使用ください。

＊片側（投光器用または受光器用）のみの形式もご用意しています。形式末尾に投光器用：-L、受光器用：-Dをつけてご発注ください。
　投光器用 両側コネクタケーブル：形F39-JD□B-L、 受光器用 両側コネクタケーブル：形F39-JD□B-D

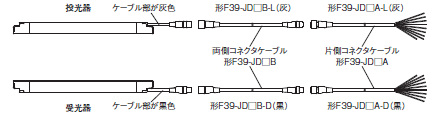

注. 20m以上の長さが必要な場合は、両側コネクタケーブル（形F39-JD□B）を片側コネクタケーブル（形F39-JD□A）と組み合わせてご使用ください。
　 なお、40m以上必要な場合は、両側コネクタケーブル複数本と片側コネクタケーブルを組み合わせてご使用ください。
　 例：50m必要な場合、形F39-JD20B（20m）×2本と、形F39-JD10A（10m）×1本を接続して使用する。

注. 省配線コネクタ（形F39-CN5）を使用した場合、以下の機能は使用できません。
・外部リレーモニタ
・補助出力

注. 上記以外ケーブル長の投光器と受光器ケーブルの組み合わせも可能です。その際は販売員へお問い合わせください。
＊投光器用が両側コネクタケーブル、受光器用が片側コネクタケーブルです。

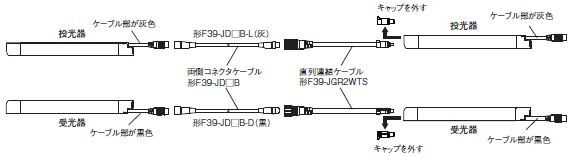

注. 直列連結時、連結されたセンサ間のケーブル延長には、直列連結ケーブルと両側コネクタケーブルを組み合わせてご使用ください。
延長時の両側コネクタケーブルには最大10mケーブル（形F39-JD10B）をご使用いただけます。
連結されたセンサ間のケーブル長：最大10m（連結ケーブル（形F39-JGR2WTS）と本体のケーブルは含まない）

＊1. 検出幅0240～1200：2セット、検出幅1280～1920：3セット
＊2. 上下取付金具は、中間取付金具と組み合わせて使用してください。
検出幅1040以下の場合は中間取付金具は不要です。上下取付金具 形F39-LGRTB（-2/-3）×1セットをご購入ください。
検出幅1120～1920：上下取付金具 形F39-LGRTB（-2/-3）×1セット/中間取付金具 形F39-LGRA×1セットをご購入ください。

＊1. 形F3SG-RA-02TSで使用できる機能はモニタ機能のみです。
＊2. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

＊1. 本アクセサリはF3SG-RA-01TS用終端キャップと共用です。
＊2. 本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

＊本アクセサリを使用する際には、アクセサリ本体に切削油がかからないよう、保護してください。

注. Bluetooth通信ユニット形F39-BTおよびランプ・Bluetooth通信ユニット形F39-BTLPは2023年9月末に受注終了予定です。
