(単位:mm)

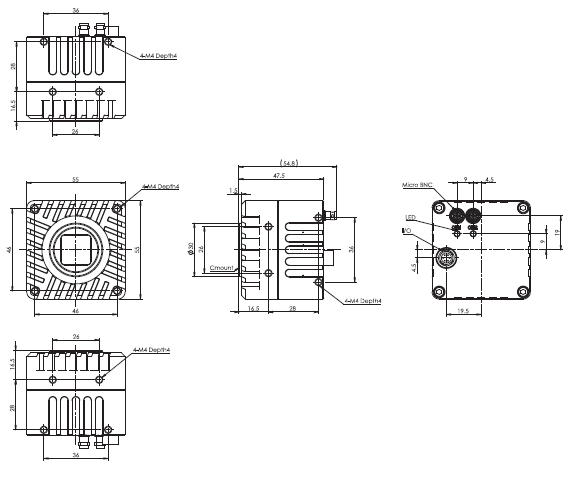

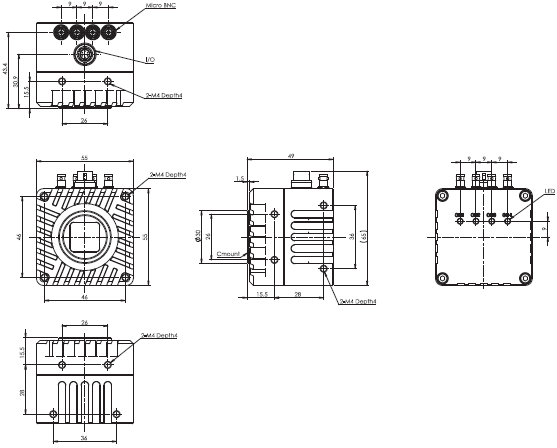

STC-CMB/CMC120ACXP-T

STCシリーズ(CoaXPressモデル) 外形寸法 1

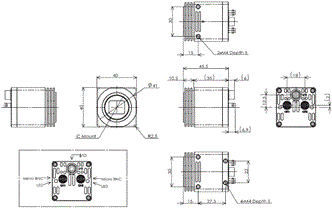

STC-CMB/CMC120ACXP

STCシリーズ(CoaXPressモデル) 外形寸法 2

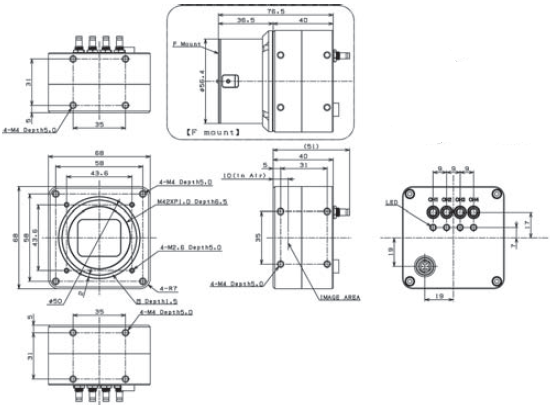

STC-CMB/CMC401CXP

STCシリーズ(CoaXPressモデル) 外形寸法 3

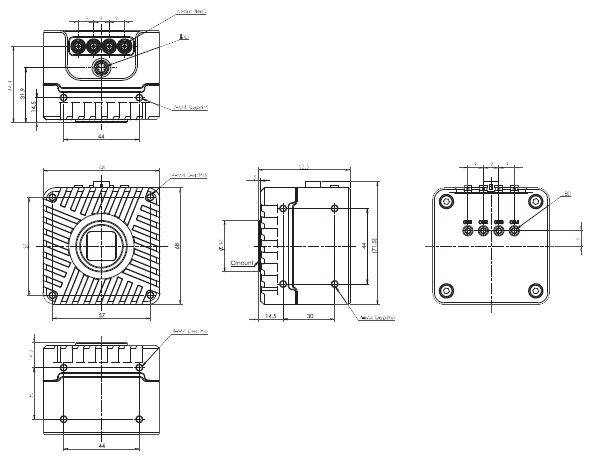

STC-MBS/MCS43CXP6
STC-MBS/MCS163CXP6
STC-MBS/MCS212CXP6
STC-MBS/MCS322CXP6
STC-MBS/MCS210CXP6
STC-MBS/MCS800CXP6
STC-MBS/MCS1221CXP6

STCシリーズ(CoaXPressモデル) 外形寸法 4

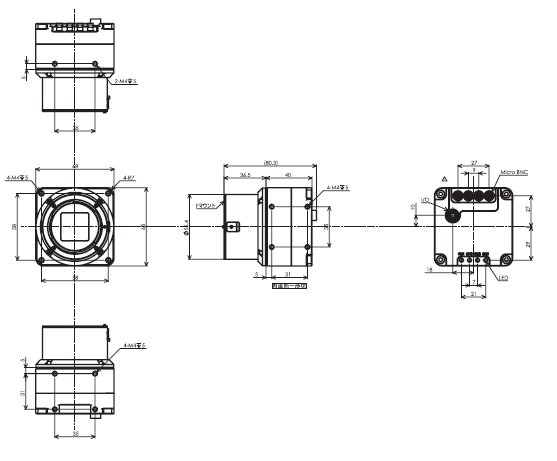

STC-SBS/SCS510CXP62
STC-SBS/SCS123BCXP62

STCシリーズ(CoaXPressモデル) 外形寸法 5

STC-LBS/LCS162BCXP124
STC-LBS/LCS204BCXP124
STC-LBS/LCS246CCXP124

STCシリーズ(CoaXPressモデル) 外形寸法 6

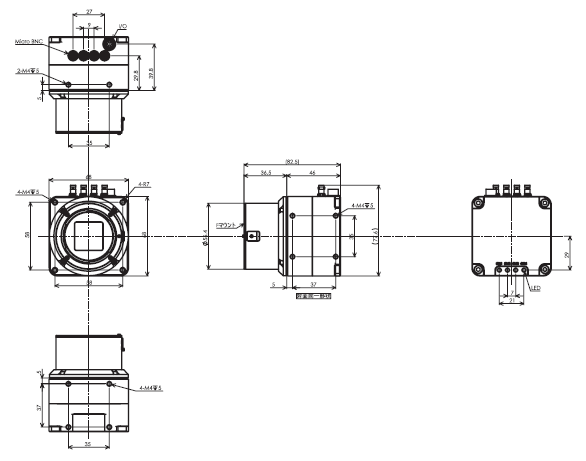

STC-LBS/LCS162BCXP124-T
STC-LBS/LCS204BCXP124-T
STC-LBS/LCS246CCXP124-T

STCシリーズ(CoaXPressモデル) 外形寸法 7

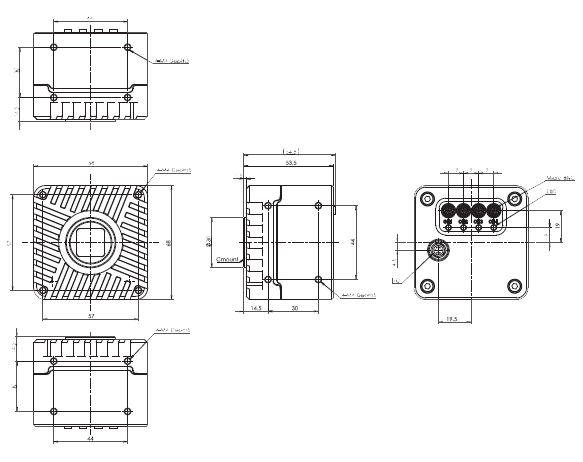

STC-MBS/MCS510CXP121
STC-MBS/MCS502CXP121
STC-MBS/MCS800CXP121
STC-MBS/MCS1221CXP121
STC-MBS/MCS123BCXP121
STC-MBS/MCS161BCXP121
STC-MBS/MCS203BCXP121
STC-MBS/MCS245CCXP121
STC-MBS/MCS246CCXP121

STCシリーズ(CoaXPressモデル) 外形寸法 8

STC-LBGP/LCGP250BCXP122

STCシリーズ(CoaXPressモデル) 外形寸法 9

STC-LBGP251BCXP124

STCシリーズ(CoaXPressモデル) 外形寸法 10

STC-LBGP251BCXP124-T

STCシリーズ(CoaXPressモデル) 外形寸法 11

STC-LBE/LCE671FCXP124

STCシリーズ(CoaXPressモデル) 外形寸法 12

STC-LBE/LCE671FCXP124-T

STCシリーズ(CoaXPressモデル) 外形寸法 13

STC-LBE/LCE671DCXP124-F

STCシリーズ(CoaXPressモデル) 外形寸法 14

STC-LBE/LCE671FCXP124-T-F

STCシリーズ(CoaXPressモデル) 外形寸法 15
