XW2K-COM

小型コモン端子台(センサ給電用)

XW2K-COM

小型でセンサ給電に最適なモデル

※ Web特別価格提供品

制御盤をよりコンパクトに

業界最小*1・縦横2Way取り付けにより、スペースを有効活用 *1.2022年3月現在 当社調べ

制御盤の省スペース・高機能化

業界最小サイズ*1のコネクタ端子台が、制御盤の機能追加や小型化に貢献します。

XW2K 特長 1

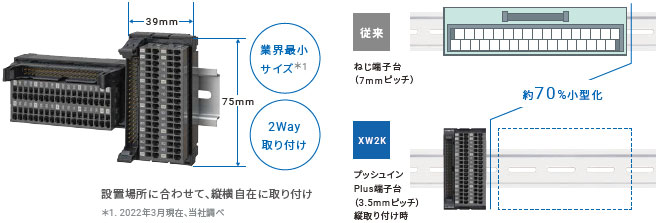

業界最小*1・縦横2way取り付けにより、スペースを有効活用

Value Design for Panelに準拠したコネクタ端子台は、業界最小サイズ*1、縦横2way取り付け可能。
デッドスペースを削減し、制御盤の小型化や、装置の機能アップとサイズ維持の両立を実現します。

XW2K 特長 2

高さ方向にスペースが取れない場合

横取り付け:端子台だけを設置して縦スペースを削減

XW2K 特長 3

横方向にスペースが取れない場合

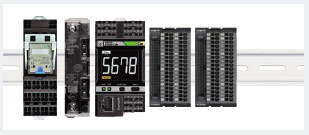

縦取り付け:他機器と同列に設置して横スペースを削減

XW2K 特長 4

スペース削減効果例(ねじ端子台からの切り替え時)

XW2K 特長 5

制御盤製作のリードタイム短縮

Web選定ツールやユニークな製品仕様により、制御盤づくり全体のプロセスを短縮できます。

XW2K 特長 6

【設計】

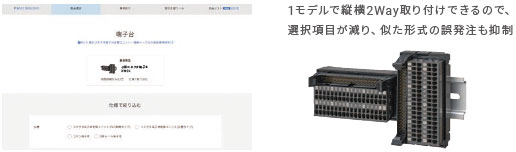

PLCに適合する端子台・ケーブルをWebで簡単選定

【組立/配線】

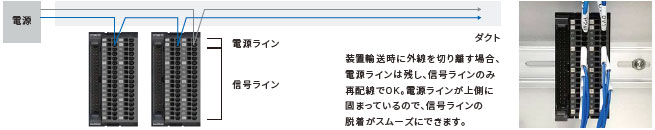

電源ラインにコモン端子があるため、電源の横渡しで省配線が可能

専用基板で信号/電源ラインを分離しているので、作業性がアップします。

XW2K 特長 10

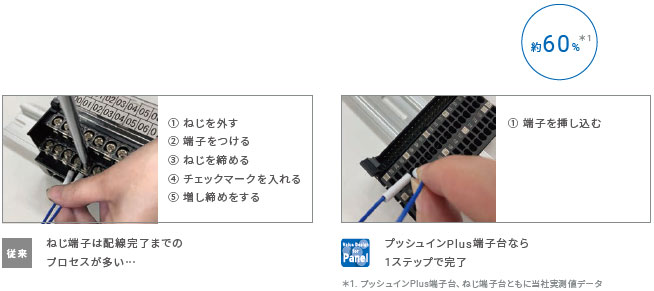

プッシュインPlus端子台なら作業は1ステップ。配線工数を大幅削減

XW2K 特長 11

【出荷/ 稼働】

振動しても端子が抜けず、増し締め不要

プッシュインPlus端子台なら、独自のバネ構造により、端子/電線を固定しているため、振動によるねじの緩みや抜けがありません。
また、ねじの緩みによる異物混入や、ねじの締め忘れによる再確認も発生しません。

XW2K 特長 13

I/O増設時に回転させるだけでスペース確保

縦取り付けモデルへ再配線をすることなく、空きスペースを作って端子台を追加できます。

XW2K 特長 14

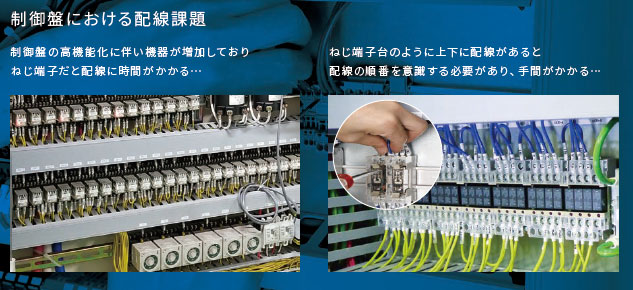

配線の作業負荷軽減

プッシュインPlus端子台&フロントイン/フロントリリースだから、誰でも配線作業が簡単、スピーディになります。

XW2K 特長 15

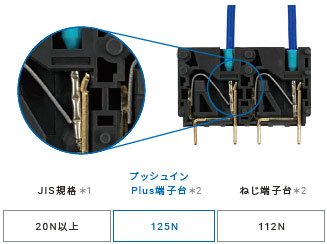

信頼性と挿しやすさを両立したプッシュインPlus端子台

XW2K 特長 16

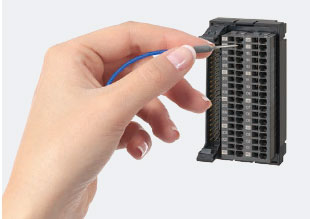

オムロンのプッシュインはまるでイヤホンジャックに挿しこむような感覚。挿しやすい独自の端子台で作業者の指先への負担を軽減します。

XW2K 特長 17

軽い挿入力を維持しつつ、独自のバネ構造により信頼性を確保した抜けにくい端子台となっています。
*1. ケーブル径AWG20、0.5mm2の場合
*2. 当社実測値データ

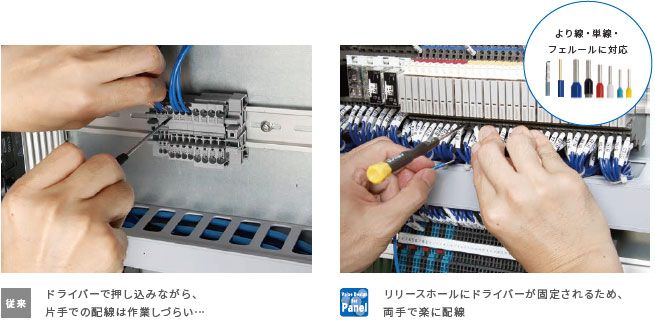

ドライバーを固定できるので、より線でも両手で楽に配線【特許取得済】*1

XW2K 特長 18

*1.「特許取得済」の表記は、日本で特許取得済であることを示しています(2019年9月現在)

分かりやすい端子配列で配線の作業性を向上

専用基板でPLCアドレスが左から整列されるのでPLCが変わっても作業性が同じです。(オムロン、三菱電機、キーエンス、横河電機、日立産機システム、富士電機製PLCに対応)

注. 横河電機、日立産機システム、富士電機PLCとの接続において、注意が必要です。
   PLCアドレスが左から整列された並びにはなりますが、端子台の天面に印字してあるPLCアドレス表記は、代表メーカの表記になりますので、ご注意ください。
  ・横河電機、日立産機システムPLCの場合 ⇒ オムロンPLCのアドレス表記
  ・富士電機PLCの場合 ⇒ 三菱電機PLCのアドレス表記

XW2K 特長 20

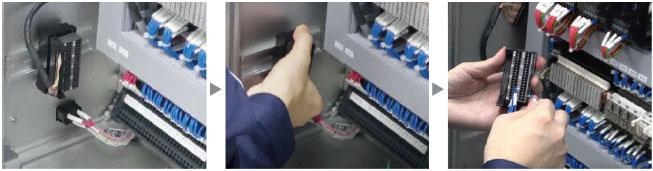

端子台を工具レスで脱着可能なので、アクセスしにくい場所でも配線作業を簡単化

盤側面取り付けの場合、配線作業がしづらいという課題がありましたが、工具不要で取り外せ、手元で容易に配線できます。

XW2K 特長 21
