XW2K

小型コネクタ端子台

XW2K

制御盤の省スペース、省工数を実現する業界最小サイズ*1の小型コネクタ端子台 *1. 2022年3月現在 当社調べ

※ Web特別価格提供品

制御盤をよりコンパクトに

業界最小*1・縦横2Way取り付けにより、スペースを有効活用 *1.2022年3月現在 当社調べ

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

PLC接続用

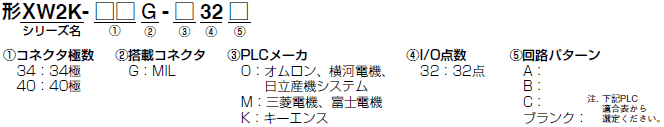

形式構成

形式基準

XW2K 種類/価格 3

PLC適合表

3856_lu_2_1 必要数 3856_lu_2_2 3856_lu_2_3 3856_lu_2_4
PLC コネクタ端子台
PLC回路:*2
1:1回路:*3
ケーブル
メーカ名 シリーズ名 入出力 ユニット形式 I/O点数 シールドあり シールドなし
オムロン CS 入力 CS1W-ID231 32 1 XW2K-40G-O32A *2 XW2Z-100B XW2Z-0100BF-L
CS1W-ID261 64 2
出力 CS1W-OD231, CS1W-OD232 32 1 XW2K-40G-O32B *2
CS1W-OD261, CS1W-OD262 64 2
入出力混合(入力側) CS1W-MD261, CS1W-MD262
CS1W-MD561
32 1 XW2K-40G-O32A *2
入出力混合(出力側) CS1W-MD261, CS1W-MD262
CS1W-MD561
32 1 XW2K-40G-O32B *2
CJ 入力 CJ1W-ID231 32 1 XW2K-40G-O32A *2 XW2Z-100B XW2Z-0100BF-L
CJ1W-ID261 64 2
CJ1W-ID232, CJ1W-ID233 32 1 XW2K-40G-O32C *2 XW2Z-100K XW2Z-0100FF-L
CJ1W-ID262 64 2
出力 CJ1W-OD231 32 1 XW2K-40G-O32B *2 XW2Z-100B XW2Z-0100BF-L
CJ1W-OD261 64 2
CJ1W-OD232, CJ1W-OD233
CJ1W-OD234
32 1 XW2K-40G-O32C *2 XW2Z-100K XW2Z-0100FF-L
CJ1W-OD262, CJ1W-OD263 64 2
入出力混合(入力側) CJ1W-MD231 16 1 XW2K-20G-T *1 *3 XW2Z-100A XW2Z-0100AD-L
CJ1W-MD232 16 1 XW2Z-100X XW2Z-0100DD-L
CJ1W-MD233 16 1 XW2Z-100X XW2Z-0100DD-L
CJ1W-MD261 32 1 XW2K-40G-O32A *2 XW2Z-100B XW2Z-0100BF-L
CJ1W-MD263, CJ1W-MD563 32 1 XW2K-40G-O32C *2 XW2Z-100K XW2Z-0100FF-L
入出力混合(出力側) CJ1W-MD231 16 1 XW2K-20G-T *1 *3 XW2Z-100A XW2Z-0100AD-L
CJ1W-MD232 16 1 XW2Z-100X XW2Z-0100DD-L
CJ1W-MD233 16 1 XW2Z-100X XW2Z-0100DD-L
CJ1W-MD261 32 1 XW2K-40G-O32B *2 XW2Z-100B XW2Z-0100BF-L
CJ1W-MD263, CJ1W-MD563 32 1 XW2K-40G-O32C *2 XW2Z-100K XW2Z-0100FF-L
NX 入力 NX-ID5142-5 16 1 XW2K-20G-T *1 *3 XW2Z-100X XW2Z-0100DD-L
NX-ID6142-5 32 1 XW2K-40G-O32C *2 XW2Z-100K XW2Z-0100FF-L
NX-ID6142-6 32 1 XW2K-40G-O32A *2 XW2Z-100B XW2Z-0100BF-L
出力 NX-OD5121-5, NX-OD5256-5 16 1 XW2K-20G-T *1 *3 XW2Z-100X XW2Z-0100DD-L
NX-OD6121-5, NX-OD6256-5 32 1 XW2K-40G-O32C *2 XW2Z-100K XW2Z-0100FF-L
NX-OD6121-6 32 1 XW2K-40G-O32B *2 XW2Z-100B XW2Z-0100BF-L
入出力混合(入力側) NX-MD6121-5, NX-MD6256-5 16 1 XW2K-20G-T *1 *3 XW2Z-100X XW2Z-0100DD-L
NX-MD6121-6 16 1 XW2Z-100A XW2Z-0100AD-L
入出力混合(出力側) NX-MD6121-5, NX-MD6256-5 16 1 XW2Z-100X XW2Z-0100DD-L
NX-MD6121-6 16 1 XW2Z-100A XW2Z-0100AD-L
横河電機 FA-M3 入力 F3XD32-3F, F3XD32-4F
F3XD32-5F
32 1 XW2K-40G-O32A *2 XW2Z-100B XW2Z-0100BF-L
F3XD64-3F, F3XD64-4F 64 2
出力 F3YD32-1H, F3YD32-1T
F3YD32-1P, F3YD32-1R
32 1 XW2K-40G-O32B *2
F3YD64-1P, F3YD64-1R 64 2
入出力混合(入力側) F3WD64-3P, F3WD64-4P 32 1 XW2K-40G-O32A *2
入出力混合(出力側) F3WD64-3P, F3WD64-4P 32 1 XW2K-40G-O32B *2
日立産機
システム
EH-150/
EHV
入力 EH-XD32, EH-XDL32, EH-XDS32,
EH-XDB32, EH-XDBL32
32 1 XW2K-40G-O32A *2 XW2Z-100B XW2Z- 0100BF-L
EH-XD64, EH-XDL64
EH-XDB64, EH-XDBL64
64 2
出力 EH-YT32, EH-YTP32 32 1 XW2K-40G-O32B *2
EH-YT64, EH-YTP64 64 2
三菱電機 MELSEC
L
入力 LX41C4 32 1 XW2K-40G-M32 *2 XW2Z-100B XW2Z- 0100BF-L
LX42C4 64 2
出力 LY41NT1P, LY41PT1P 32 1
LY42NT1P, LY42PT1P 64 2
入出力混合(入力側) LH42C4NT1P, LH42C4PT1P 32 1
入出力混合(出力側) LH42C4NT1P, LH42C4PT1P 32 1
MELSEC
Q
入力 QX41, QX41-S1, QX41-S2, QX71 32 1
QX42, QX42-S1, QX72, QX82, QX82-S1 64 2
出力 QY41P, QY71 32 1
QY42P, QY82P 64 2
入出力混合(入力側) QH42P, QX41Y41P 32 1
入出力混合(出力側) QH42P, QX41Y41P 32 1
MELSEC
iQ-R
入力 RX41C4, RX71C4
RX41C6HS, RX61C6HS
32 1
RX42C4, RX72C4 64 2
出力 RY41NT2P, RY41NT2H
RY41PT1P, RY41PT2H
32 1
RY42NT2P, RY42PT1P 64 2
入出力混合(入力側) RH42C4NT2P 32 1
入出力混合(出力側) RH42C4NT2P 32 1
富士電機 MICREX-
SX
入力 NP1X3202-W, NP1X3206-W 32 1 XW2K-40G-M32 *2 XW2Z-100B XW2Z- 0100BF-L
NP1X6406-W 64 2
出力 NP1Y32T09P1, NP1Y32U09P1 32 1
NP1Y64T09P1, NP1Y64U09P1 64 2
入出力混合(入力側) NP1W6406T, NP1W6406U 32 1
入出力混合(出力側) NP1W6406T, NP1W6406U 32 1
キーエンス KV-1000 入力 KV-C32XA 32 1 XW2K-34G-K32 *2 XW2Z-100EE XW2Z- 0100EE-L
KV-C64XA 64 2
出力 KV-C32TA 32 1
KV-C64TA 64 2
CPUユニット KV-1000 (CPU) - 1 XW2K-40G-T *1 *3 XW2Z-100K XW2Z- 0100FF-L
KV-3000
KV-5000
KV-5500
入力 KV-C32XC 32 1 XW2K-34G-K32 *2 XW2Z-100EE XW2Z- 0100EE-L
KV-C64XC 64 2
出力 KV-C32TC, KV-C32TD, KV-C32TCP 32 1
KV-C64TC, KV-C64TD, KV-C64TCP 64 2
入出力混合 KV-C16XTD 32 1
入出力混合(入力側) KV-C32XTD 32 1
入出力混合(出力側) KV-C32XTD 32 1
CPUユニット KV-3000 / 5000 / 5500 (CPU) - 1 XW2K-40G-T *1 *3 XW2Z-100K XW2Z- 0100FF-L
KV-7000
KV-8000
入出力混合(入力側) KV-SIR32XT 32 1 XW2K-40G-T *1 *3 XW2Z-100K XW2Z- 0100FF-L
入出力混合(出力側) KV-SIR32XT 32 1
KV Nano 基本ユニット KV-NC32T 32 1 XW2K-34G-T *1 *3 XW2Z-100EE XW2Z- 0100EE-L
入力 KV-NC32EX 32 1 XW2K-34G-K32 *2
出力 KV-NC32ET 32 1
入出力混合 KV-NC16EXT 32 1
入出力混合(入力側) KV-NC32EXT 32 1
入出力混合(出力側) KV-NC32EXT 32 1

注1. PLC適合表では、デジタルI/Oユニット形式を中心に掲載しています。適合表にないユニットについては、1:1回路の汎用タイプ(下記)を選定ください。
注2. ケーブル形式はケーブル長さ1mのものです。詳細はデータシートをご参照ください。
注3. 横河電機、日立産機システム、富士電機PLCとの接続において、注意が必要です。PLCアドレスが左から整列された並びにはなりますが、端子台の天面に印字してあるPLCアドレス表記は、代表メーカの表記になりますので、ご注意ください。
  ・横河電機、日立産機システムPLCの場合 ⇒ オムロンPLCのアドレス表記
  ・富士電機PLCの場合 ⇒ 三菱電機PLCのアドレス表記
*1. 形式基準については、下記「汎用」の形式基準をご参照ください。
*2. PLC回路
*3. 1:1回路

種類/標準価格

オムロン・横河電機・日立産機システムPLC接続用

外観 搭載コネクタ I/O点数 基板色 形式 外形寸法(mm) 標準価格(¥)
3856_lu_3_1 MIL 40極 32 XW2K-40G-O32A 縦取付時:39×75×40.8
横取付時:75×39×40.8
3,800
XW2K-40G-O32B 3,800
XW2K-40G-O32C 3,800

三菱電機・富士電機・キーエンスPLC接続用

外観 搭載コネクタ I/O点数 基板色 形式 外形寸法(mm) 標準価格(¥)
3856_lu_4_1 MIL 40極 32 XW2K-40G-M32 縦取付時:39×75×40.8
横取付時:75×39×40.8
3,800
MIL 34極 XW2K-34G-K32 3,800

PLC接続用(コモン端子一体型)

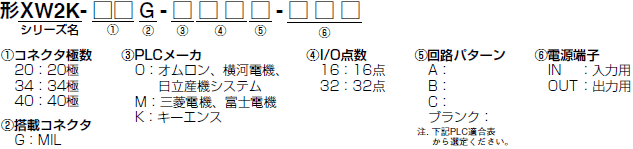

形式構成

形式基準

XW2K 種類/価格 11

PLC適合表

3856_lu_2_1 必要数 3856_lu_6_1 3856_lu_2_3 3856_lu_2_4
PLC コネクタ端子台
(コモン端子一体型)
ケーブル
メーカ名 シリーズ名 入出力 ユニット形式 I/O点数 シールドあり シールドなし
オムロン CS 入力 CS1W-ID231 32 1 XW2K-40G-O32A-IN XW2Z-100B XW2Z-0100BF-L
CS1W-ID261 64 2
出力 CS1W-OD231, CS1W-OD232 32 1 XW2K-40G-O32B-OUT
CS1W-OD261, CS1W-OD262 64 2
入出力混合(入力側) CS1W-MD261, CS1W-MD262
CS1W-MD561
32 1 XW2K-40G-O32A-IN
入出力混合(出力側) CS1W-MD261, CS1W-MD262
CS1W-MD561
32 1 XW2K-40G-O32B-OUT
CJ 入力 CJ1W-ID231 32 1 XW2K-40G-O32A-IN XW2Z-100B XW2Z-0100BF-L
CJ1W-ID261 64 2
CJ1W-ID232, CJ1W-ID233 32 1 XW2K-40G-O32C-IN XW2Z-100K XW2Z-0100FF-L
CJ1W-ID262 64 2
出力 CJ1W-OD231 32 1 XW2K-40G-O32B-OUT XW2Z-100B XW2Z-0100BF-L
CJ1W-OD261 64 2
CJ1W-OD232, CJ1W-OD233
CJ1W-OD234
32 1 XW2K-40G-O32C-OUT XW2Z-100K XW2Z-0100FF-L
CJ1W-OD262, CJ1W-OD263 64 2
入出力混合(入力側) CJ1W-MD231 16 1 XW2K-20G-O16A-IN XW2Z-100A XW2Z-0100AD-L
CJ1W-MD233 16 1 XW2Z-100X-R
CJ1W-MD261 32 1 XW2K-40G-O32A-IN XW2Z-100B XW2Z-0100BF-L
CJ1W-MD263, CJ1W-MD563 32 1 XW2K-40G-O32C-IN XW2Z-100K XW2Z-0100FF-L
入出力混合(出力側) CJ1W-MD231 16 1 XW2K-20G-O16B-OUT XW2Z-100A XW2Z-0100AD-L
CJ1W-MD233 16 1 XW2Z-100X-R
CJ1W-MD261 32 1 XW2K-40G-O32B-OUT XW2Z-100B XW2Z-0100BF-L
CJ1W-MD263, CJ1W-MD563 32 1 XW2K-40G-O32C-OUT XW2Z-100K XW2Z-0100FF-L
NX 入力 NX-ID5142-5 16 1 XW2K-20G-O16A-IN XW2Z-100X-R
NX-ID6142-5 32 1 XW2K-40G-O32C-IN XW2Z-100K XW2Z-0100FF-L
NX-ID6142-6 32 1 XW2K-40G-O32A-IN XW2Z-100B XW2Z-0100BF-L
出力 NX-OD5121-5, NX-OD5256-5 16 1 XW2K-20G-O16B-OUT XW2Z-100X-R
NX-OD6121-5, NX-OD6256-5 32 1 XW2K-40G-O32C-OUT XW2Z-100K XW2Z-0100FF-L
NX-OD6121-6 32 1 XW2K-40G-O32B-OUT XW2Z-100B XW2Z-0100BF-L
入出力混合(入力側) NX-MD6121-5, NX-MD6256-5 16 1 XW2K-20G-O16A-IN XW2Z-100X-R
NX-MD6121-6 16 1 XW2Z-100A XW2Z-0100AD-L
入出力混合(出力側) NX-MD6121-5, NX-MD6256-5 16 1 XW2K-20G-O16B-OUT XW2Z-100X-R
NX-MD6121-6 16 1 XW2Z-100A XW2Z-0100AD-L
横河電機 FA-M3 入力 F3XD32-3F, F3XD32-4F
F3XD32-5F
32 1 XW2K-40G-O32A-IN XW2Z-100B XW2Z-0100BF-L
F3XD64-3F, F3XD64-4F 64 2
出力 F3YD32-1H, F3YD32-1T,
F3YD32-1P
32 1 XW2K-40G-O32B-OUT
F3YD64-1P 64 2
入出力混合(入力側) F3WD64-3P, F3WD64-4P 32 1 XW2K-40G-O32A-IN
入出力混合(出力側) F3WD64-3P, F3WD64-4P 32 1 XW2K-40G-O32B-OUT
日立産機
システム
EH-150/
EHV
入力 EH-XD32, EH-XDL32, EH-XDS32,
EH-XDB32, EH-XDBL32
32 1 XW2K-40G-O32A-IN XW2Z-100B XW2Z-0100BF-L
EH-XD64, EH-XDL64
EH-XDB64, EH-XDBL64
64 2
出力 EH-YT32 32 1 XW2K-40G-O32B-OUT
EH-YT64 64 2
三菱電機 MELSEC
L
入力 LX41C4 32 1 XW2K-40G-M32-IN XW2Z-100B XW2Z-0100BF-L
LX42C4 64 2
出力 LY41NT1P, LY41PT1P 32 1 XW2K-40G-M32-OUT
LY42NT1P, LY42PT1P 64 2
入出力混合(入力側) LH42C4NT1P, LH42C4PT1P 32 1 XW2K-40G-M32-IN
入出力混合(出力側) LH42C4NT1P, LH42C4PT1P 32 1 XW2K-40G-M32-OUT
MELSEC
Q
入力 QX41, QX41-S1, QX41-S2, QX71 32 1 XW2K-40G-M32-IN
QX42, QX42-S1, QX72, QX82,
QX82-S1
64 2
出力 QY41P, QY71 32 1 XW2K-40G-M32-OUT
QY42P, QY82P 64 2
入出力混合(入力側) QH42P, QX41Y41P 32 1 XW2K-40G-M32-IN
入出力混合(出力側) QH42P, QX41Y41P 32 1 XW2K-40G-M32-OUT
MELSEC
iQ-R
入力 RX41C4, RX71C4, RX41C6HS,
RX61C6HS
32 1 XW2K-40G-M32-IN
RX42C4, RX72C4 64 2
出力 RY41NT2P, RY41NT2H
RY41PT1P, RY41PT2H
32 1 XW2K-40G-M32-OUT
RY42NT2P, RY42PT1P 64 2
入出力混合(入力側) RH42C4NT2P 32 1 XW2K-40G-M32-IN
入出力混合(出力側) RH42C4NT2P 32 1 XW2K-40G-M32-OUT
富士電機 MICREX-
SX
入力 NP1X3202-W, NP1X3206-W 32 1 XW2K-40G-M32-IN XW2Z-100B XW2Z-0100BF-L
NP1X6406-W 64 2
出力 NP1Y32T09P1, NP1Y32U09P1 32 1 XW2K-40G-M32-OUT
NP1Y64T09P1, NP1Y64U09P1 64 2
入出力混合(入力側) NP1W6406T, NP1W6406U 32 1 XW2K-40G-M32-IN
入出力混合(出力側) NP1W6406T, NP1W6406U 32 1 XW2K-40G-M32-OUT
キーエンス KV-1000 入力 KV-C32XA 32 1 XW2K-34G-K32-IN XW2Z-100EE XW2Z-0100EE-L
KV-C64XA 64 2
出力 KV-C32TA 32 1 XW2K-34G-K32-OUT
KV-C64TA 64 2
KV-3000
KV-5000
KV-5500
入力 KV-C32XC 32 1 XW2K-34G-K32-IN
KV-C64XC 64 2
出力 KV-C32TC, KV-C32TD,
KV-C32TCP
32 1 XW2K-34G-K32-OUT
KV-C64TC, KV-C64TD,
KV-C64TCP
64 2
入出力混合(入力側) KV-C32XTD 32 1 XW2K-34G-K32-IN
入出力混合(出力側) KV-C32XTD 32 1 XW2K-34G-K32-OUT
KV Nano 入力 KV-NC32EX 32 1 XW2K-34G-K32-IN
出力 KV-NC32ET 32 1 XW2K-34G-K32-OUT
入出力混合(入力側) KV-NC32EXT 32 1 XW2K-34G-K32-IN
入出力混合(出力側) KV-NC32EXT 32 1 XW2K-34G-K32-OUT

注1. 本端子台は、シンク(NPN)タイプ対応の商品となります。ソース(PNP)でご使用の場合は、外部電源および、入出力機器の電源を+/ー逆に接続してください。
注2. ケーブル形式はケーブル長さ1mのものです。詳細はデータシートをご参照ください。
注3. 横河電機、日立産機システム、富士電機PLCとの接続において、注意が必要です。PLCアドレスが左から整列された並びにはなりますが、端子台の天面に印字してあるPLCアドレス表記は、代表メーカの表記になりますので、ご注意ください。
  ・横河電機、日立産機システムPLCの場合 ⇒(オムロンPLCのアドレス表記)
  ・富士電機PLCの場合 ⇒(三菱電機PLCのアドレス表記)

種類/標準価格

オムロンPLC接続用

外観 搭載コネクタ I/O点数 基板色 形式 外形寸法(mm) 標準価格(¥)
3856_lu_7_1 MIL 20極 16 XW2K-20G-O16A-IN 縦取付時:52.7×75×40.8
横取付時:75×52.7×40.8
3,900
3856_lu_7_2 XW2K-20G-O16B-OUT 縦取付時:39×75×40.8
横取付時:75×39×40.8
3,500

オムロン・横河電機・日立産機システムPLC接続用

外観*1 搭載コネクタ I/O点数 基板色 形式 外形寸法(mm) 標準価格(¥)
3856_lu_8_1 MIL 40極 32 XW2K-40G-O32A-IN 縦取付時:52.7×124×40.8
横取付時:124×52.7×40.8
5,500
XW2K-40G-O32C-IN 5,500
3856_lu_8_2 XW2K-40G-O32B-OUT 縦取付時:39×124×40.8
横取付時:124×39×40.8
4,950
XW2K-40G-O32C-OUT 4,950

*1. 外観は回路パターンA、Bのモデルを掲載しています。回路パターンC(XW2K-40G-O32C-IN/OUT)は、外観が異なり、基板色が黒になります。

三菱電機・富士電機PLC接続用

外観 搭載コネクタ I/O点数 基板色 形式 外形寸法(mm) 標準価格(¥)
3856_lu_9_1 MIL 40極 32 XW2K-40G-M32-IN 縦取付時:52.7×124×40.8
横取付時:124×52.7×40.8
5,500
3856_lu_9_2 XW2K-40G-M32-OUT 縦取付時:39×124×40.8
横取付時:124×39×40.8
4,950

キーエンスPLC接続用

外観 搭載コネクタ I/O点数 基板色 形式 外形寸法(mm) 標準価格(¥)
3856_lu_10_1 MIL 34極 32 XW2K-34G-K32-IN 縦取付時:52.7×124×40.8
横取付時:124×52.7×40.8
5,500
3856_lu_10_2 XW2K-34G-K32-OUT 縦取付時:39×124×40.8
横取付時:124×39×40.8
4,950

汎用

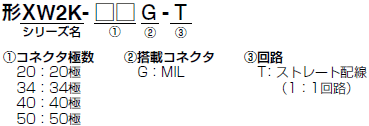

形式構成

形式基準

XW2K 種類/価格 22

種類/標準価格

外観 搭載コネクタ 端子台極数 基板色 形式 A寸法(mm) 外形寸法(mm) 標準価格(¥)
3856_lu_12_1 MIL 20極 20 XW2K-20G-T 56 縦取付時:39×A×40.8
横取付時:A×39×40.8
2,800
MIL 34極 34 XW2K-34G-T 75 3,500
MIL 40極 40 XW2K-40G-T 75 3,800
MIL 50極 50 XW2K-50G-T 92.5 4,800
