オムロンは「セーフティライトカーテン」と「マルチビームセーフティセンサ」という2つの安全をご提案します

フィンガープロテクション用途に
セーフティライトカーテン
形F3SN-A□□□□P14

・検出距離：7m

・最小検出物体：φ14mm（光軸ピッチ9mm）

・検出幅：189～1125mm

F3SN-A / -B, F3SH-A 特長 3

ハンドプロテクション用途に
セーフティライトカーテン
形F3SN-A□□□□P25
形F3SN-B□□□□P25

・検出距離：10m

・最小検出物体：φ25mm（光軸ピッチ15mm）

・検出幅：217～1822mm

F3SN-A / -B, F3SH-A 特長 5

水平設置による危険エリア内存在検知用途に
セーフティライトカーテン
形F3SN-A□□□□P40/P70
形F3SN-B□□□□P40/P70

・検出距離：10m

・最小検出物体：φ40mm（光軸ピッチ30mm）

　　　　　　　　　　　φ70mm（光軸ピッチ60mm）

・検出幅：形F3SN-A 217～1822mm

　　　　　　形F3SN-B 217～1777mm

F3SN-A / -B, F3SH-A 特長 7

ボディプロテクション用途に
マルチビームセーフティセンサ
形F3SH-A09P03

・検出距離：10m

・光軸数：4ビーム（光軸ピッチ300mm）

F3SN-A / -B, F3SH-A 特長 9

新発想でユーザーニーズにジャストフィット

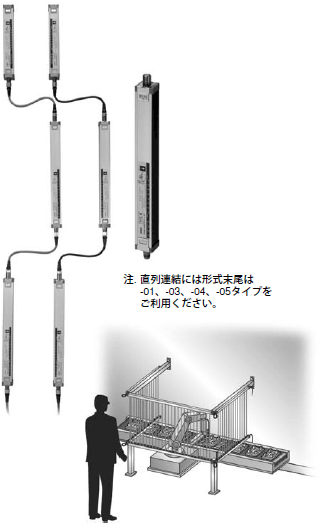

3セットまで直列連結可能。相互干渉が防止できます

標準タイプとコネクタの付いた連結タイプを併用することで、最大3セットの直列連結が可能です。従来のように3セットそれぞれを個別に配線しなくても1セット分の配線で構成可能。これにより機械装置などの危険個所のあらゆる面が保護できます。また、相互干渉を防止できます。

F3SN-A / -B, F3SH-A 特長 12

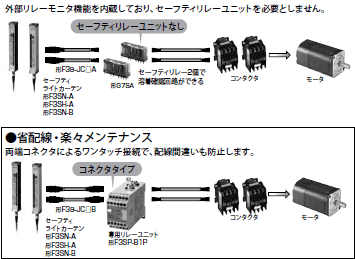

センサ本体に多様な安全機能を内蔵

さまざまな安全回路システム構成に対応します

●インターロック機能
●オートリセット/マニュアルリセットを選択可能
●外部リレーモニタ機能

安全規格適合のために安全回路を選択可能

リレーユニットなし（セーフティリレー2個）で
カテゴリ4（形F3SN-A/形F3SH-A）、カテゴリ2（形F3SN-B）回路構築可能です

省コスト・省スペース

F3SN-A / -B, F3SH-A 特長 18

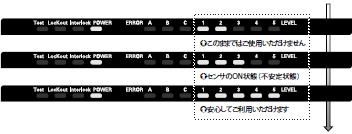

LEDバーを搭載。使いやすさを追求しました

LEDで簡単光軸合わせ。設置が確実に行えます

●光軸合わせインジケータ（緑のみ）

F3SN-A / -B, F3SH-A 特長 21

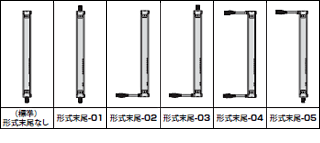

コネクタ形状のバリエーションを拡大

装置や機械の取付け場所に合わせて下記のようなバリエーションを製作可能です
（お取引き商社または弊社営業にご相談ください。）

F3SN-A / -B, F3SH-A 特長 23

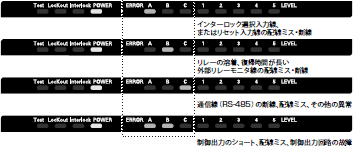

エラーモードも一目瞭然。安全性をバックアップします

●エラー表示例（赤のみ）

F3SN-A / -B, F3SH-A 特長 25
F3SN-A / -B, F3SH-A 特長 26
