CK3W-GC□□00

レーザインタフェースユニット

CK3W-GC□□00

超高速高精度加工を可能とする、高速レーザーON・OFF、マルチヘッド構成が可能

※ Web特別価格提供品

一般仕様

項目 仕様
構造 盤内内蔵型
接地方法 D種接地(第3種接地)
使用環境 使用周囲温度 0~55℃
使用周囲湿度 10~95%RH(結露・氷結がないこと)
使用周囲雰囲気 腐食性ガスがないこと
保存周囲温度 -25~70℃(結露・氷結がないこと)
耐振動 IEC 60068-2-6に準拠
5~8.4Hz 振幅3.5mm、
8.4~150Hz、加速度9.8m/s2
X、Y、Z各方向100分(掃引時間10分×掃引回数10回=合計100分)
耐衝撃 IEC 60068-2-27に準拠
147m/s2 X、Y、Z各方向3回
絶縁抵抗 絶縁されている回路間20MΩ以上(DC100Vにて)
耐電圧 絶縁されている回路間AC510V、1分間、漏れ電流5mA以下
適合規格 cULus、EU:EN 61326、RCM、KC、EAC*1

*1. 形CK5M CPUユニットと形CK5W-EXS01は、EAC規格を取得していません。

レーザインタフェースユニットの仕様

XY2-100
インタフェース
データ長*1 16 ビット/18 ビット/20 ビット
クロック出力周波数 2MHz
データ更新周期 10μs
最大伝送距離 10m
絶縁方式 非絶縁(内部回路とXY2-100回路間)

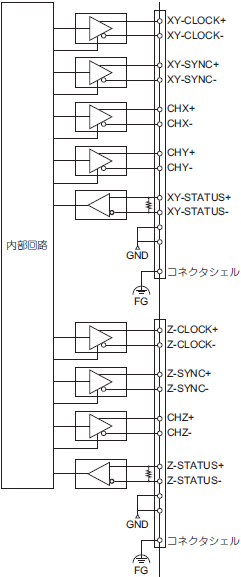

回路構成 3835_sp_2_1
端子接続図 3835_sp_2_2
3835_sp_2_3
SL2-100
インタフェース
データ長 20ビット
最大伝送距離 25m
ケーブルインピーダンス 110Ω
絶縁方式 パルストランスによる絶縁(内部回路とSL2-100回路間)
回路構成 3835_sp_2_4

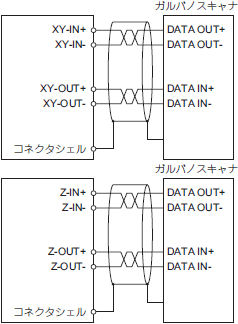

端子接続図 3835_sp_2_5
レーザ出力 点数 形CK3W-GC□100:1点(OUT0:PWM出力)
形CK3W-GC□200:2点(OUT0:PWM出力、OUT1:TCR出力)
定格電圧 DC5V
最大出力電流 20mA
出力電圧(H出力時) 3.8V以上
出力電圧(L出力時) 0.55V以下
応答時間 100ns以下
最大伝送距離 25m
絶縁方式 非絶縁(内部回路とレーザー出力回路間)
回路構成 3835_sp_2_6
*2
端子接続図 3835_sp_2_7
*3
消費電力 形CK3W-GC1□00: 5V 0.6W以下、24V 1.9W以下
形CK3W-GC2□00: 5V 0.6W以下、24V 1.0W以下
外形(高さ×奥行×幅) 90(H)/80(D)/63.2(W)
質量 190g以下

*1. 一般的なXY2-100インタフェースは、16ビットです。
*2. 形CK3W-GC□100の場合、OUT1の回路はありません。
*3. 形CK3W-GC□100の場合、OUT1の配線は不要です。
