D41D

高コード非接触式セーフティドアスイッチ

D41D

機械のデザインに調和。一括ペアリングで設計時の立ち上げ工数削減

※ Web特別価格提供品

機械安全信頼性データ提供

SISTEMAとは、IFAが無償提供している機械安全信頼性データからPLを計算するソフトウェアです。

(単位:mm)

センサ(本体)

形D41D-1CD-N1

D41D 外形寸法 2

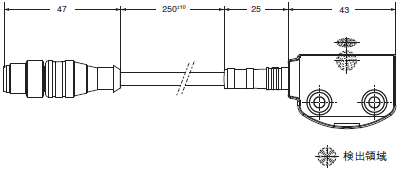

形D41D-2CD-025N2

D41D 外形寸法 3

アクチュエータ(別売)

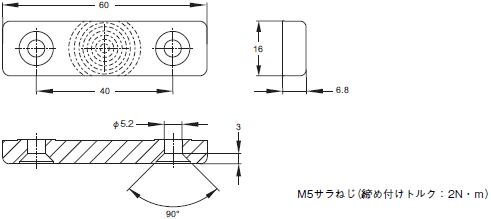

形D41D-A1

D41D 外形寸法 5

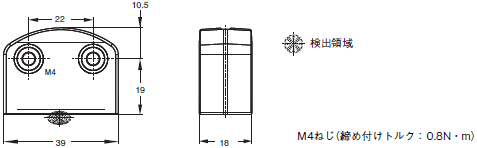

形D41D-A2

D41D 外形寸法 6

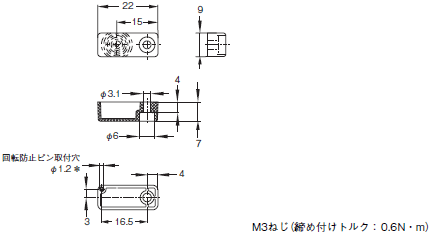

形D41D-A3

D41D 外形寸法 7

* 形D41D-A3の取り付け穴は、M3ねじで固定します。
 形D41D-A3の後部の穴に、1.1mm(最大)のピンを通すことで、取付時のねじ締めトルクによるアクチュエータの捻れを防止することができます。

アクセサリ(別売)

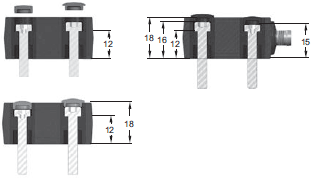

シーリングキット

形D41D-SK

D41D 外形寸法 9
