(単位:mm)

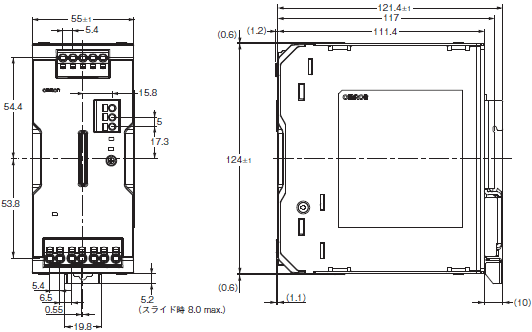

形S8VK-WB240□□

S8VK-WB 外形寸法 1

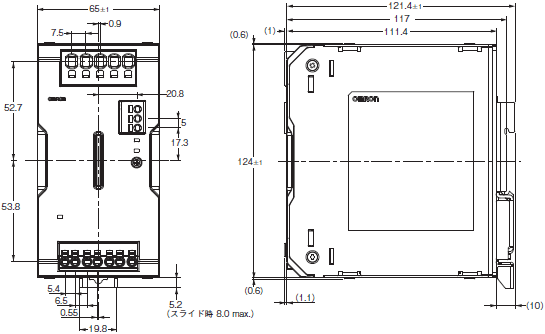

形S8VK-WB480□□

S8VK-WB 外形寸法 2

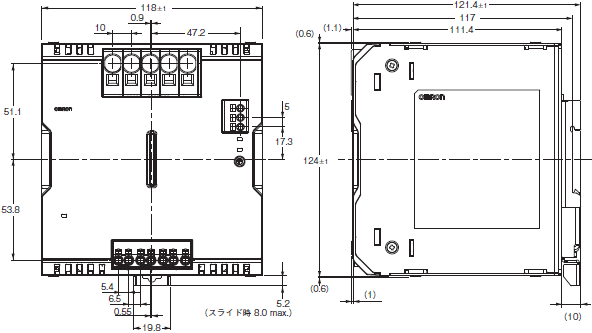

形S8VK-WB960□□

S8VK-WB 外形寸法 3

取り付け金具(別売品)

S8VK-WB 外形寸法 4

注. 正面取り付け金具は、正面密着取り付け時もご使用可能です。

DINレール取り付け用品(別売品)

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S8VK-WB 外形寸法 6

形PFP-100N2

S8VK-WB 外形寸法 7

止め金具(エンドプレート)

形PFP-M

S8VK-WB 外形寸法 8

注1. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので、鉄製DINレールをお使いください。
 2. 製品が横すべりをするような場合は、エンドプレート(形PFP-M)を本体の両端に取り付けてください。
